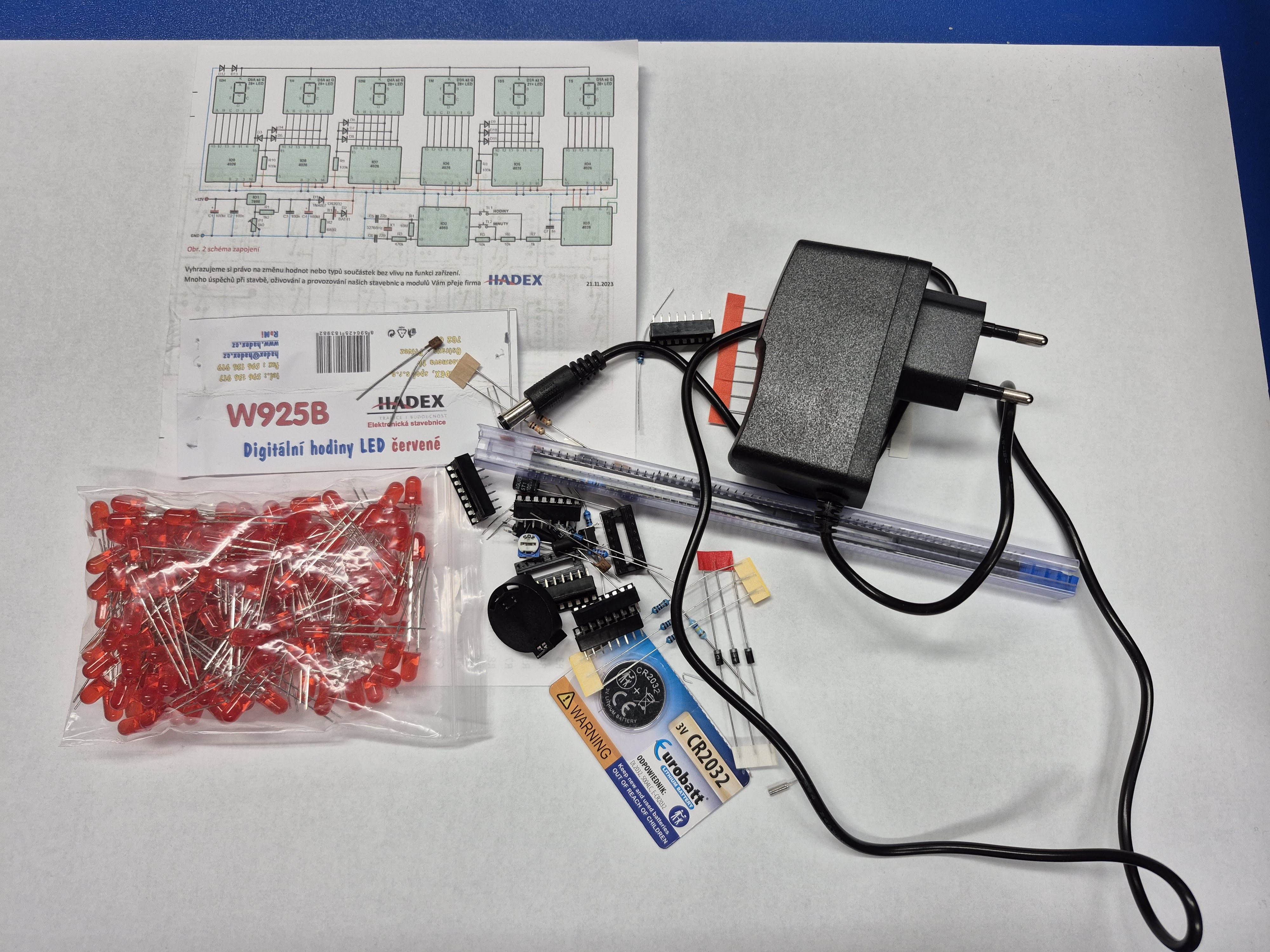

Stavebnici Hadex W925B digitálních hodin lze zakoupit zde: https://www.hadex.cz/p/w925b-digitalni-hodiny-led-cervene-stavebnice.

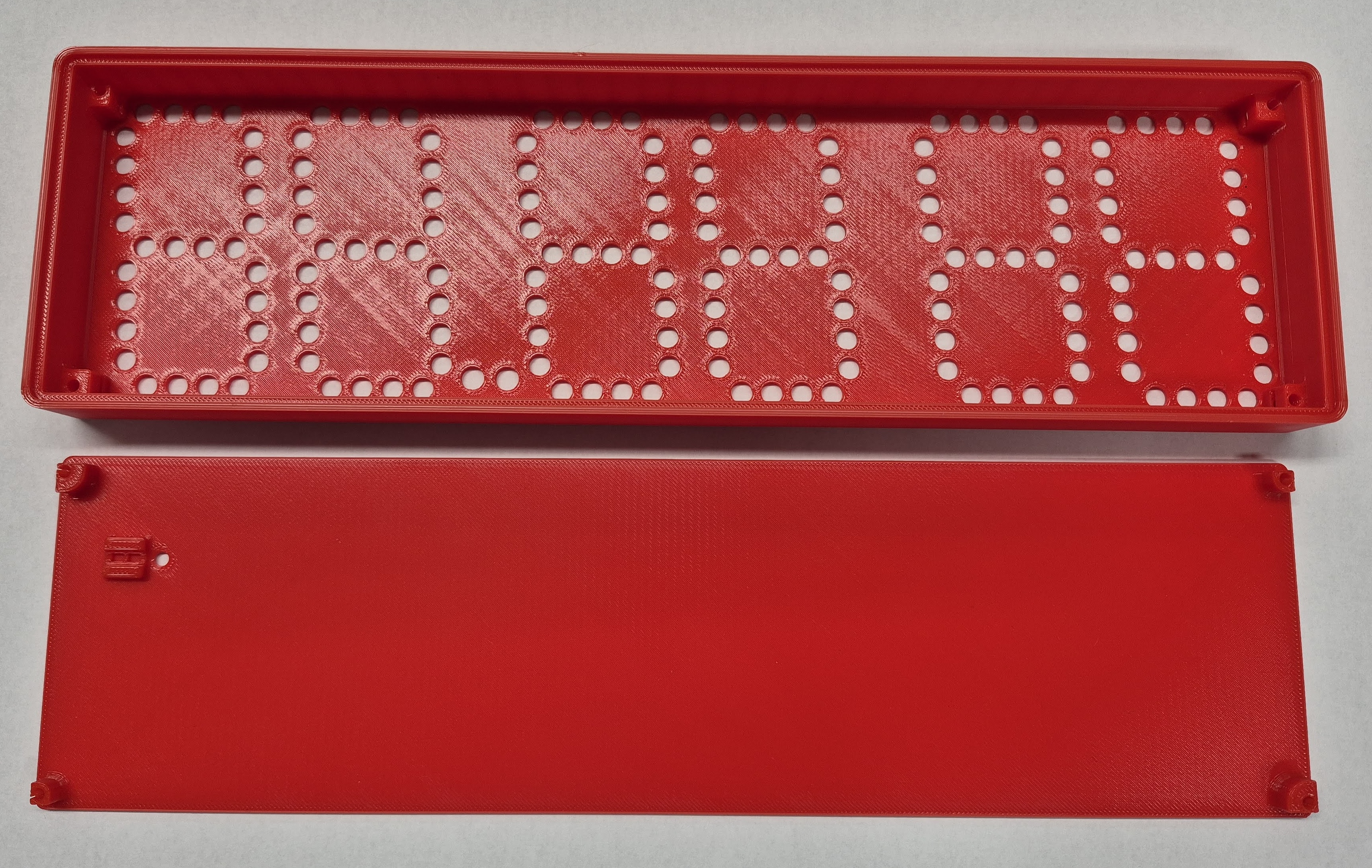

Nejsem autorem hodin. Tento článek je stavební postup (fotodokumentace a umístění do 3D vytištěné krabičky). Krabička na hodiny ke stažení zde: https://www.printables.com/model/1696113-7-segment-clock-hadex-w925b.

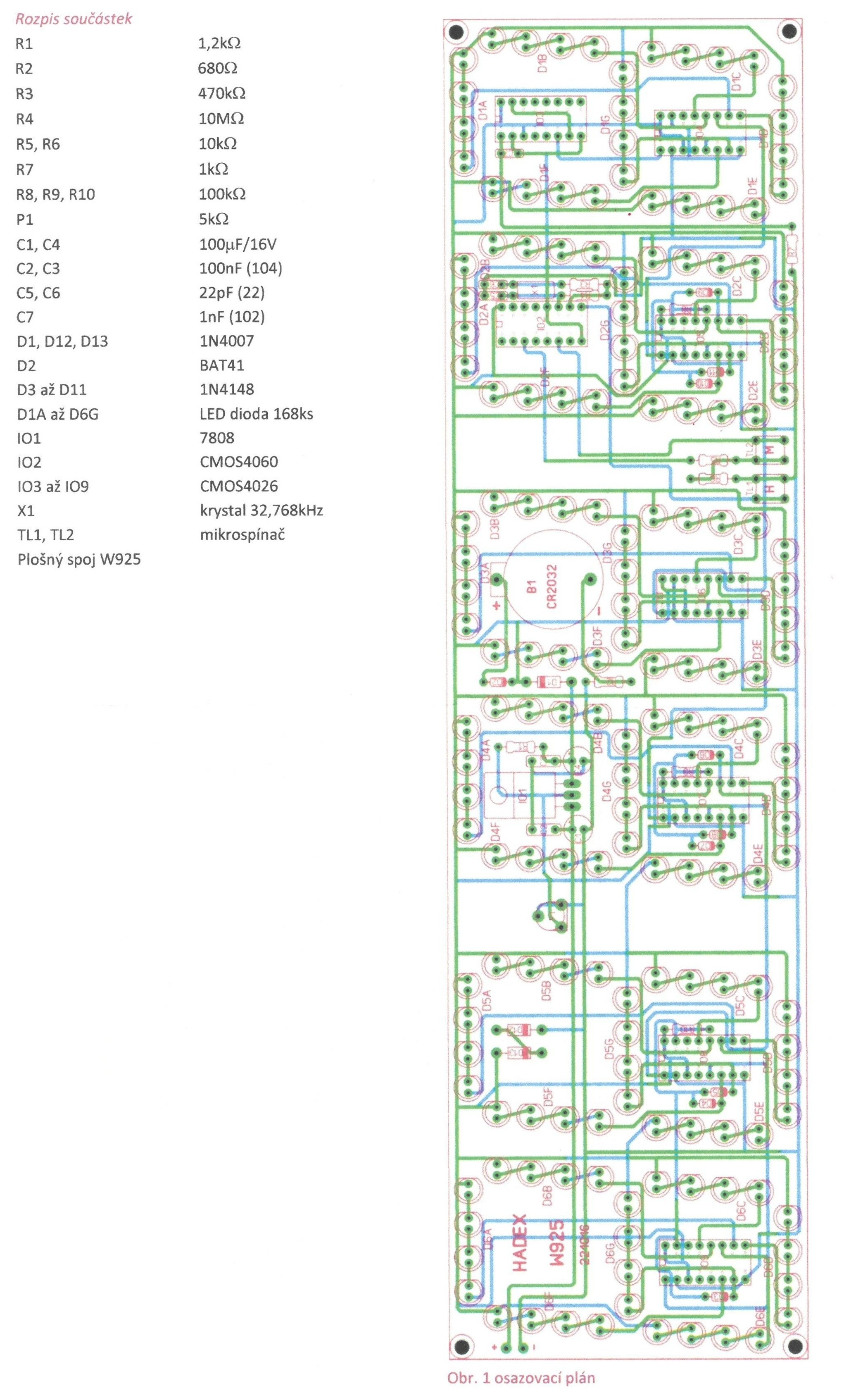

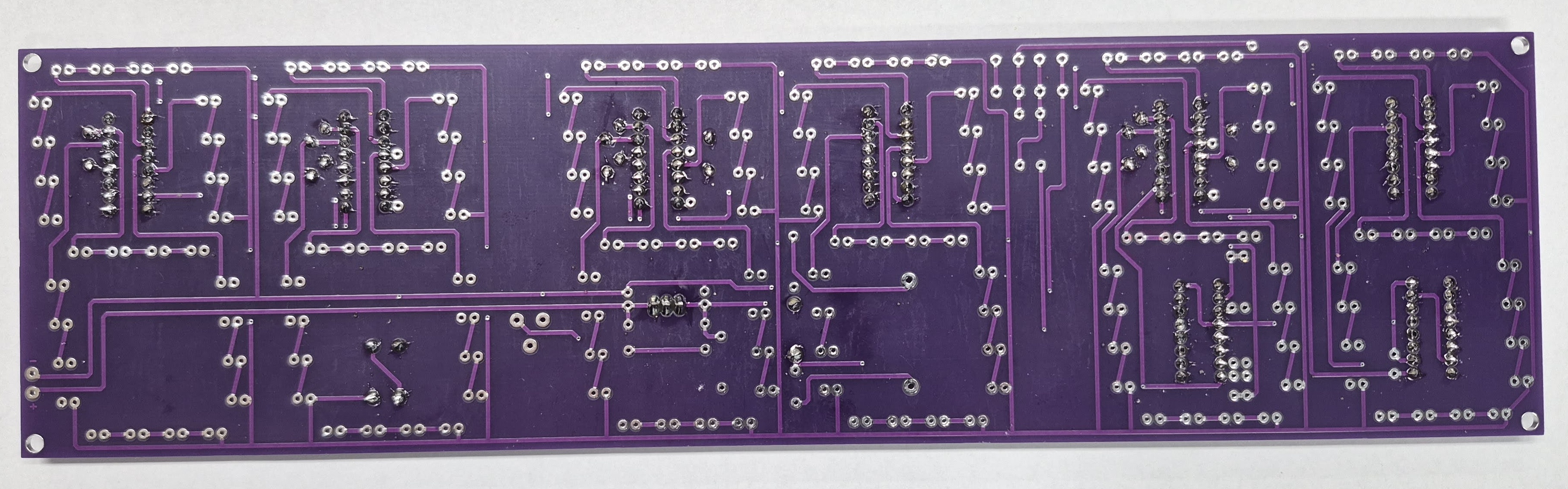

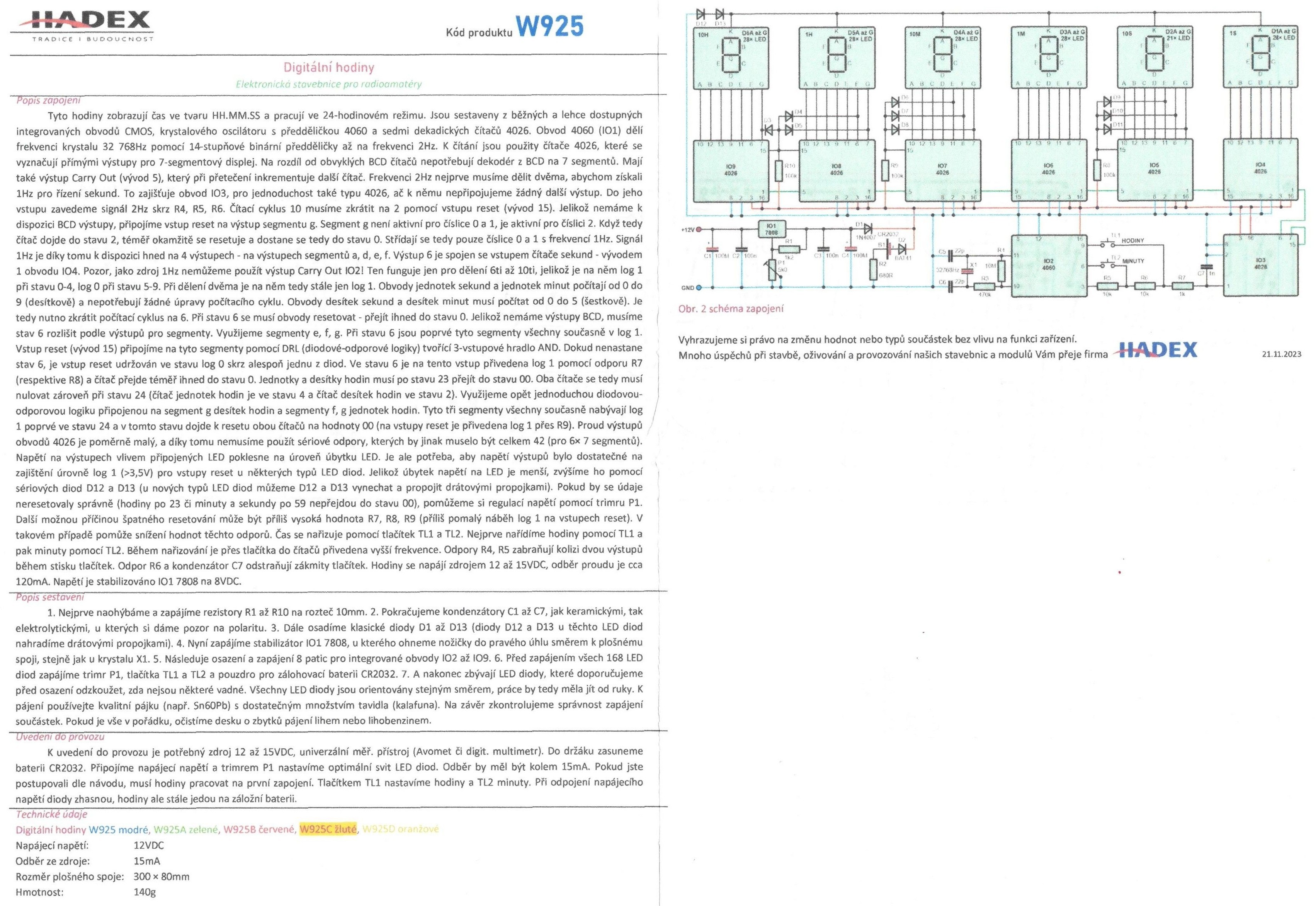

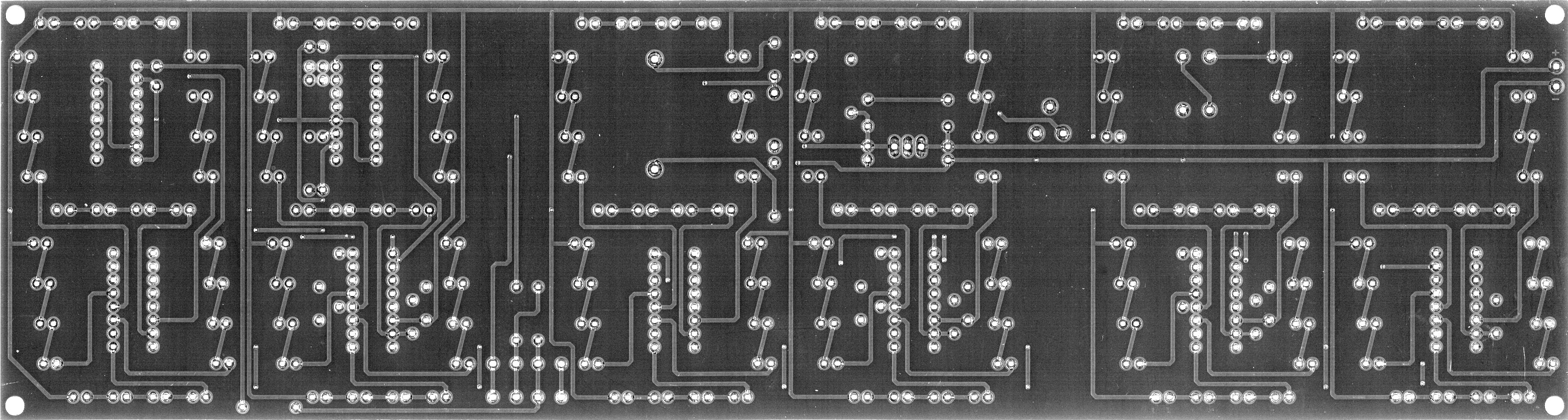

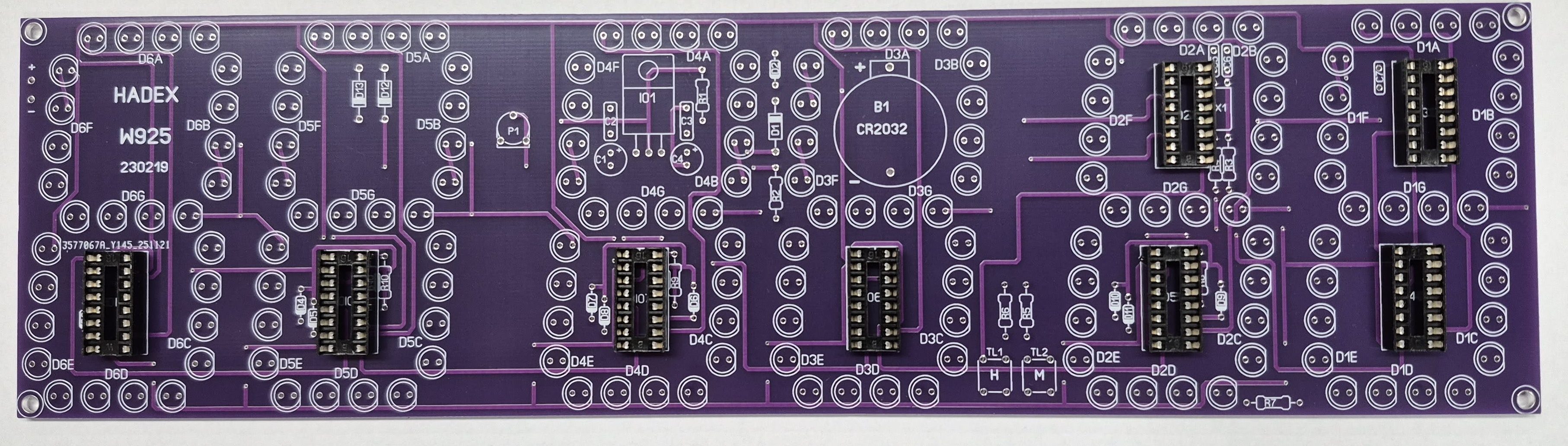

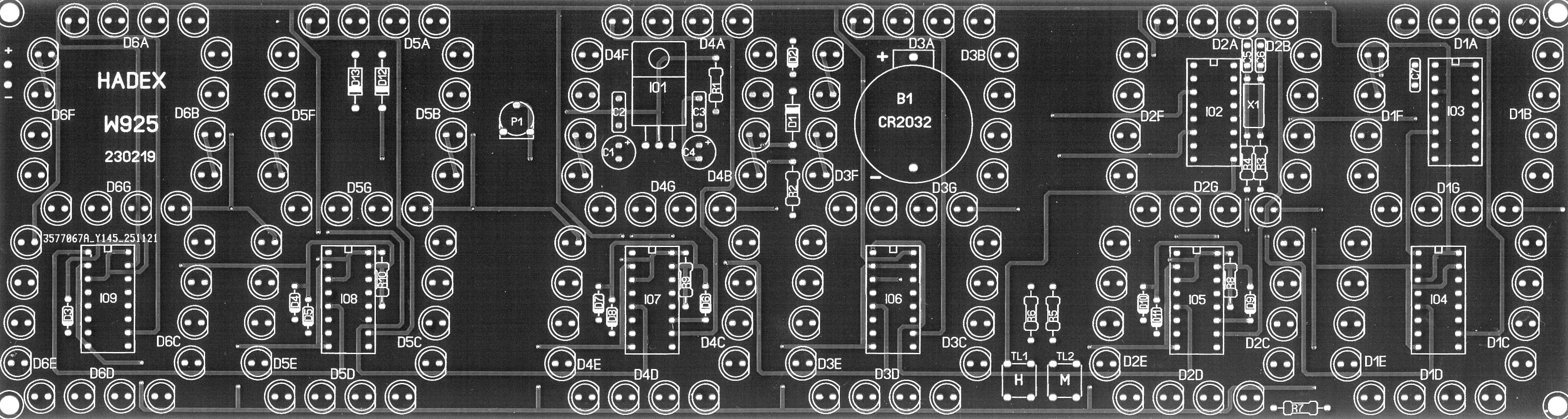

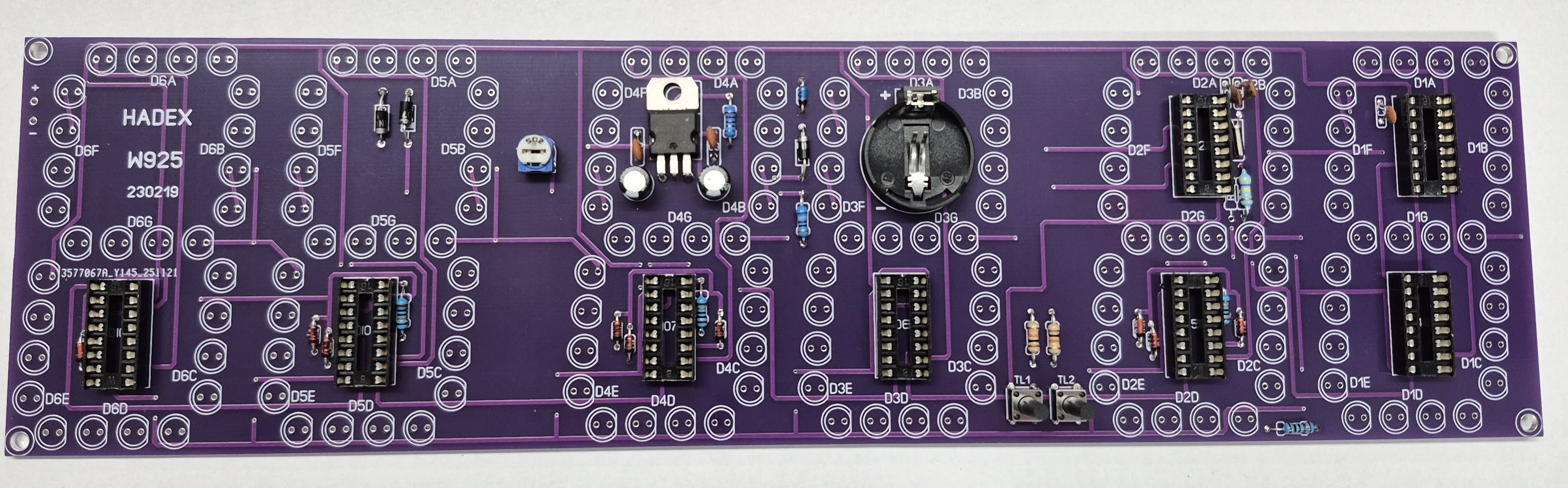

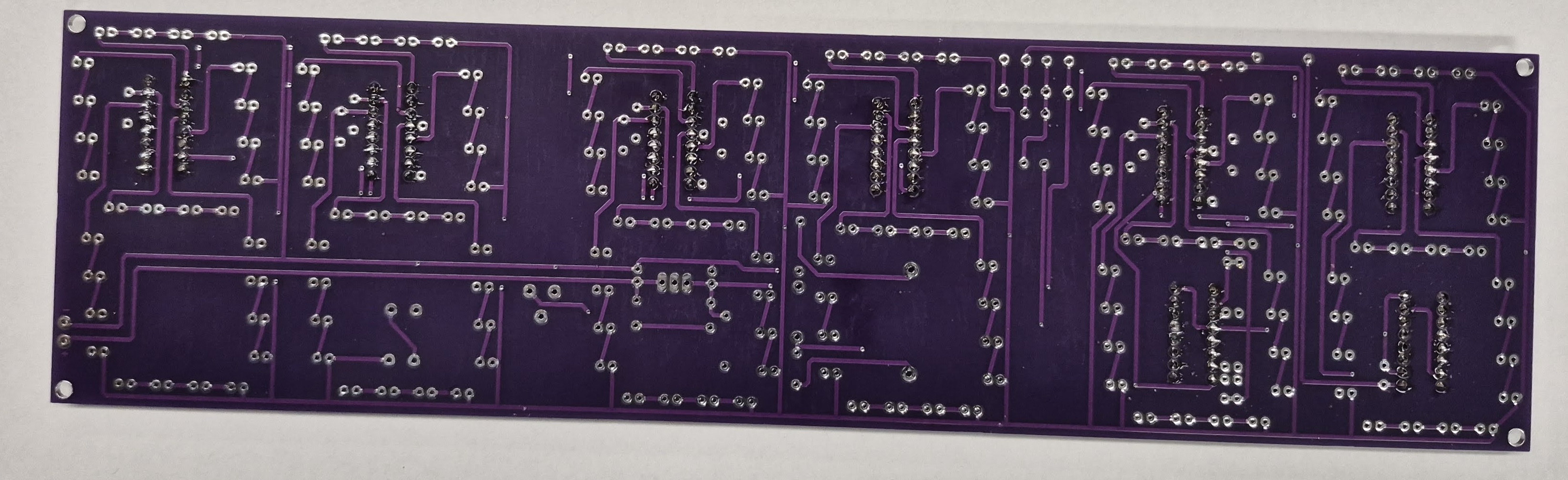

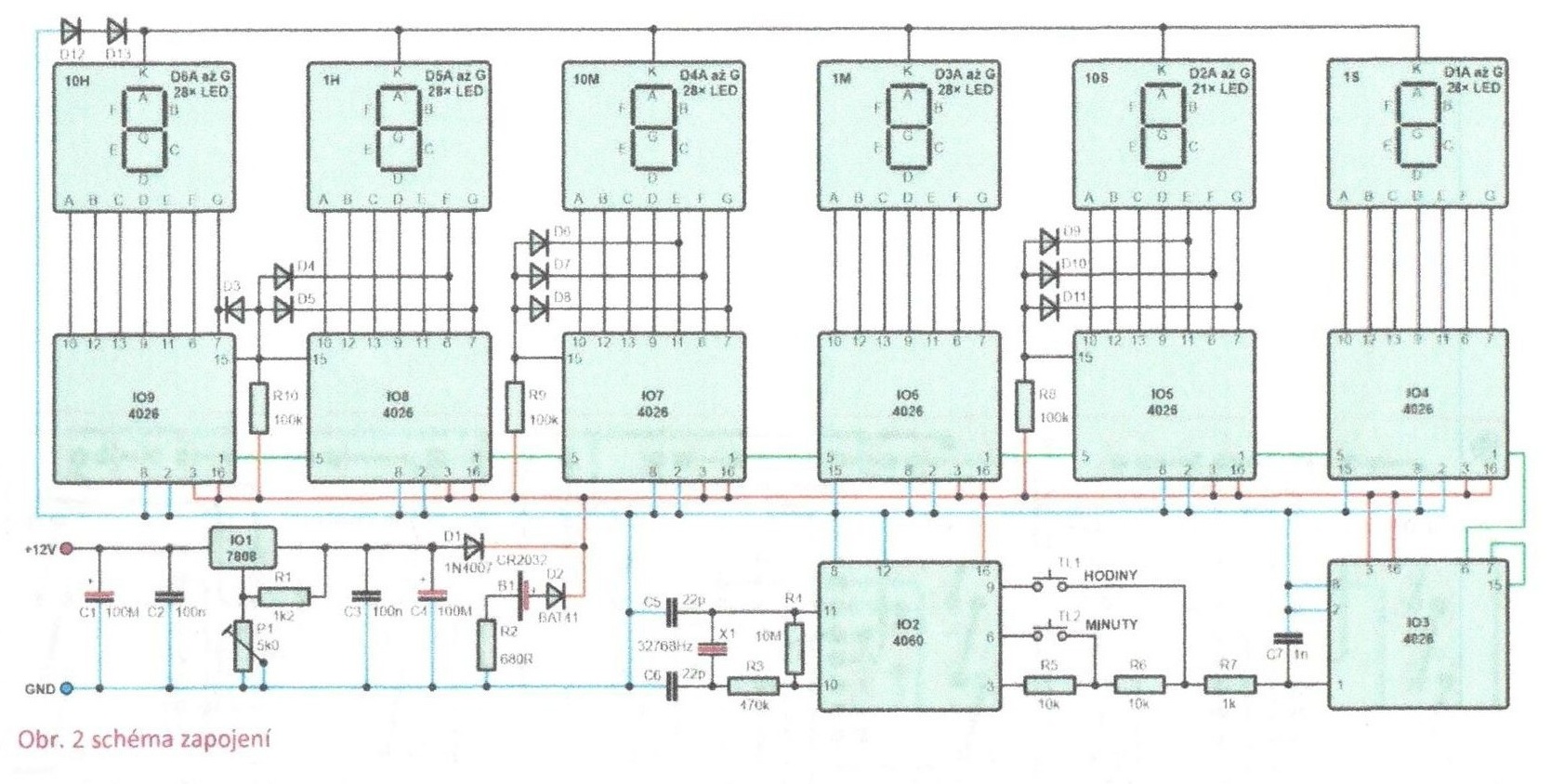

Schéma zapojení a deska hodin

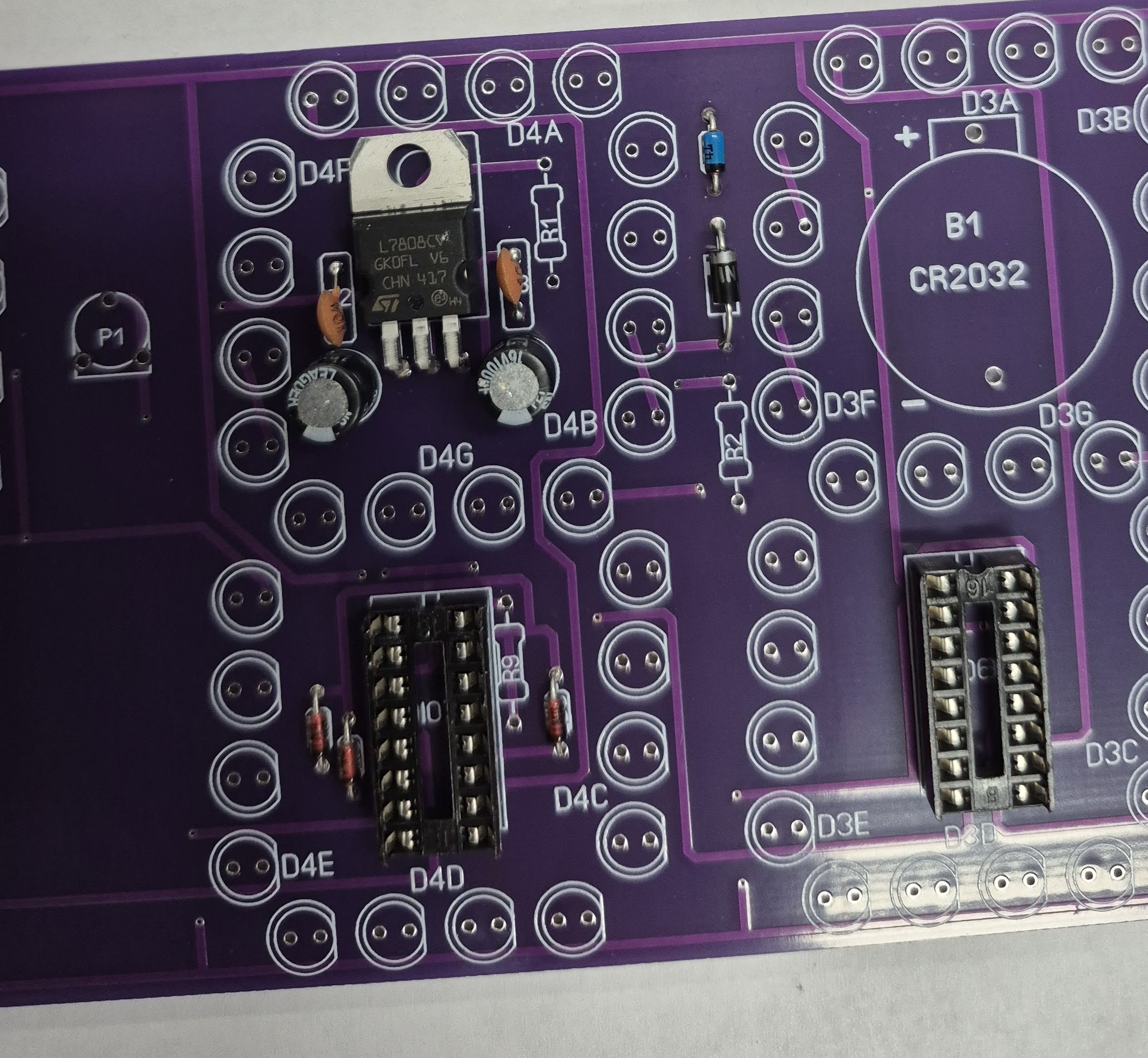

Postup osazení

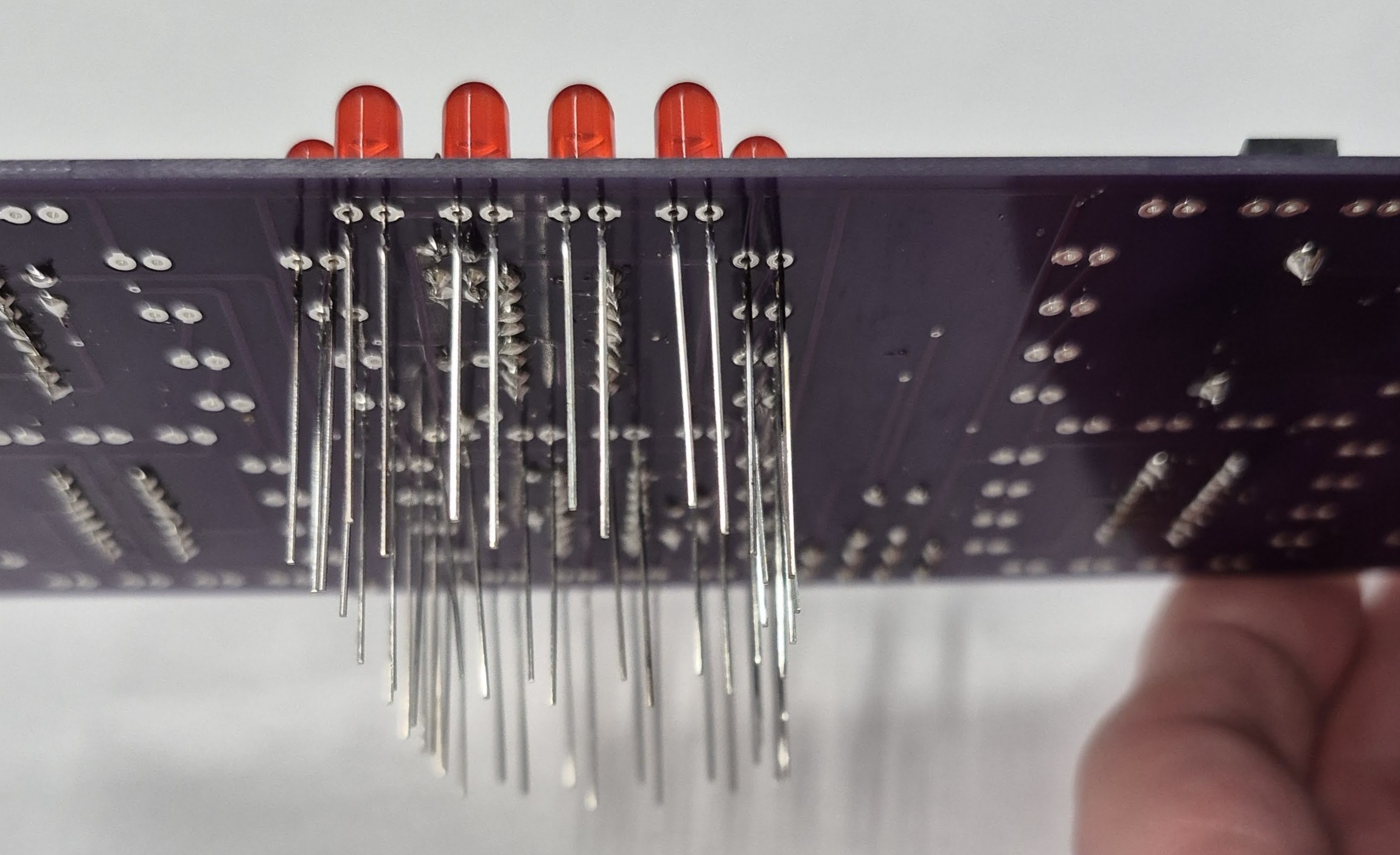

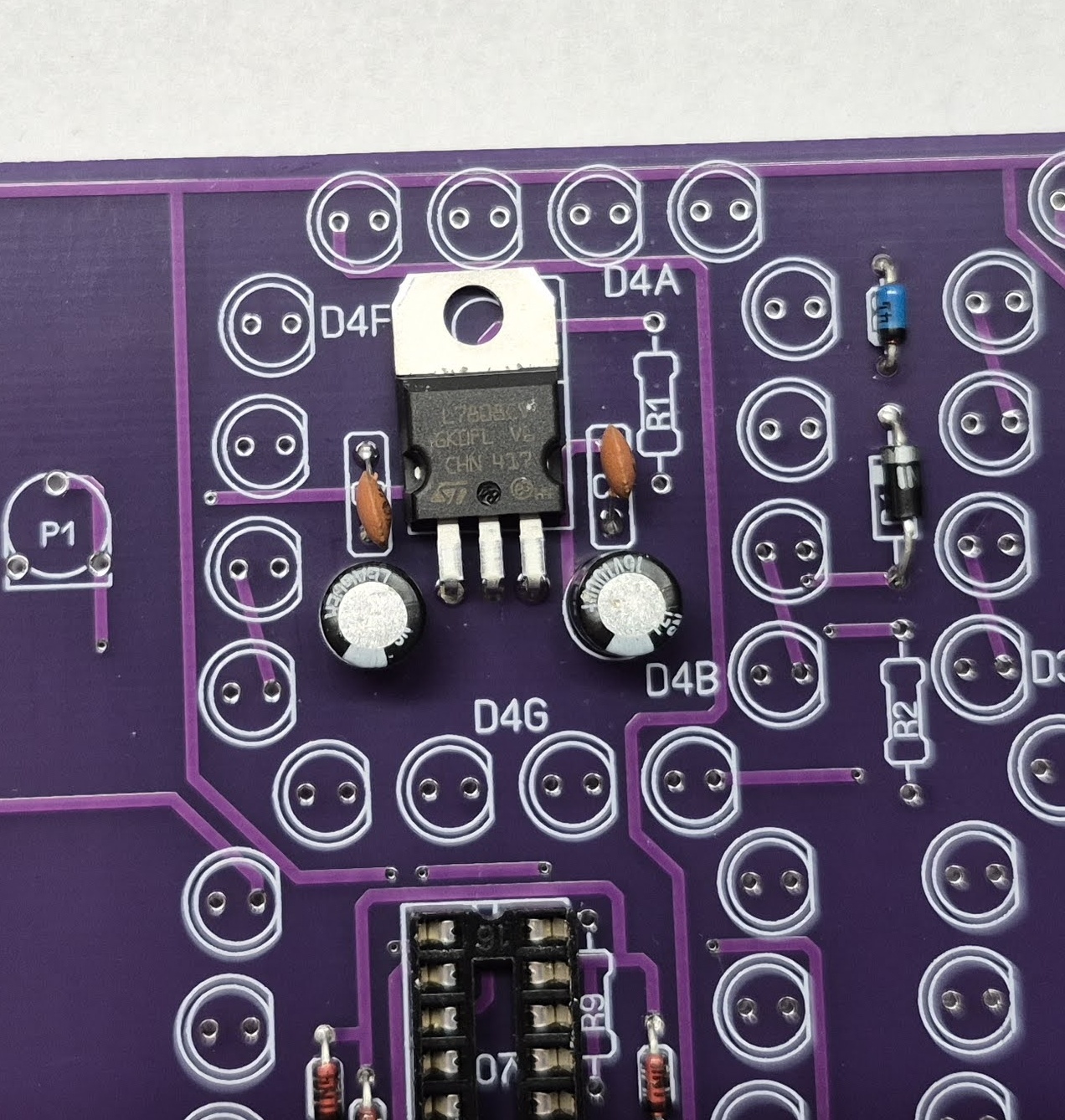

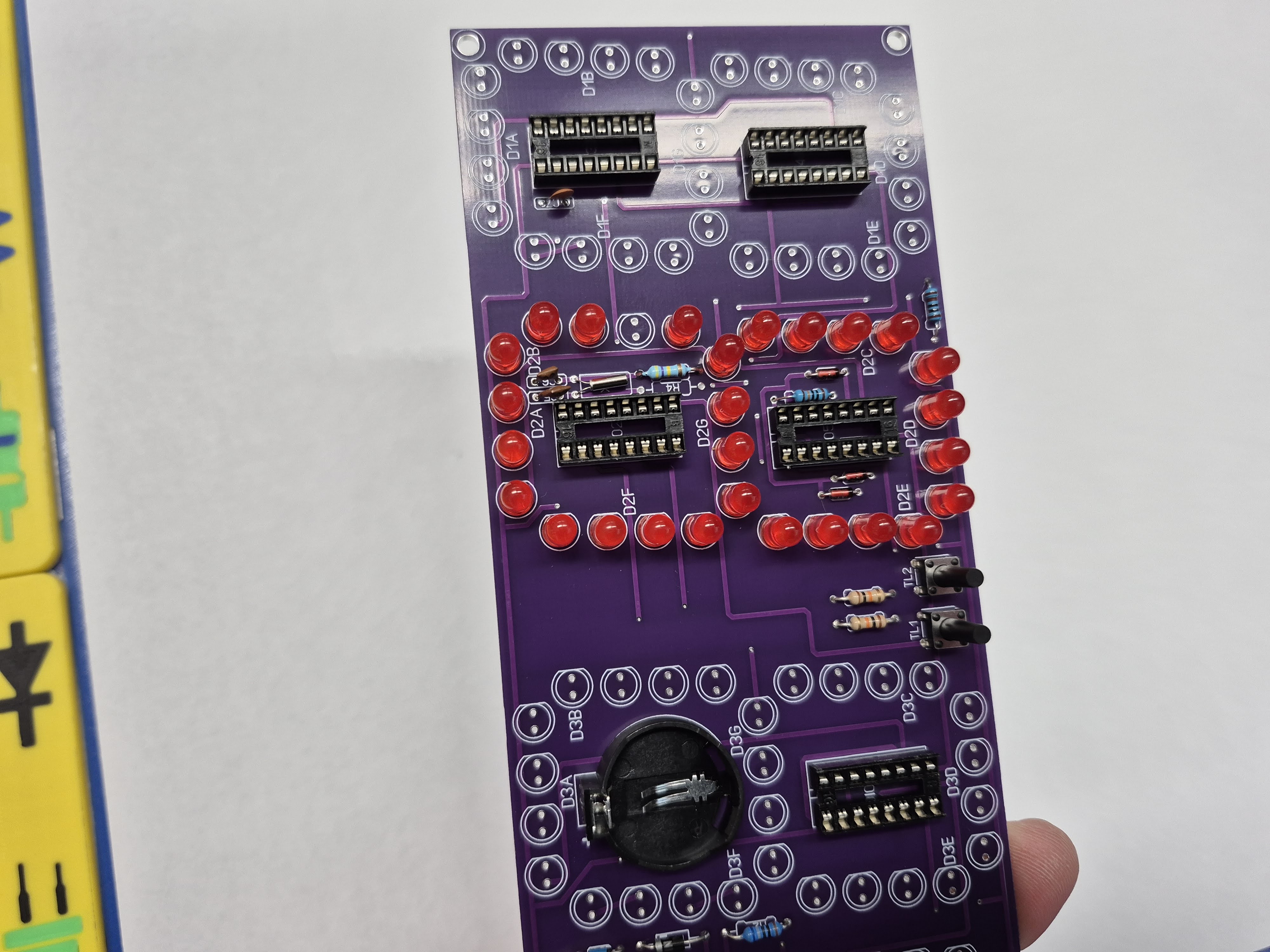

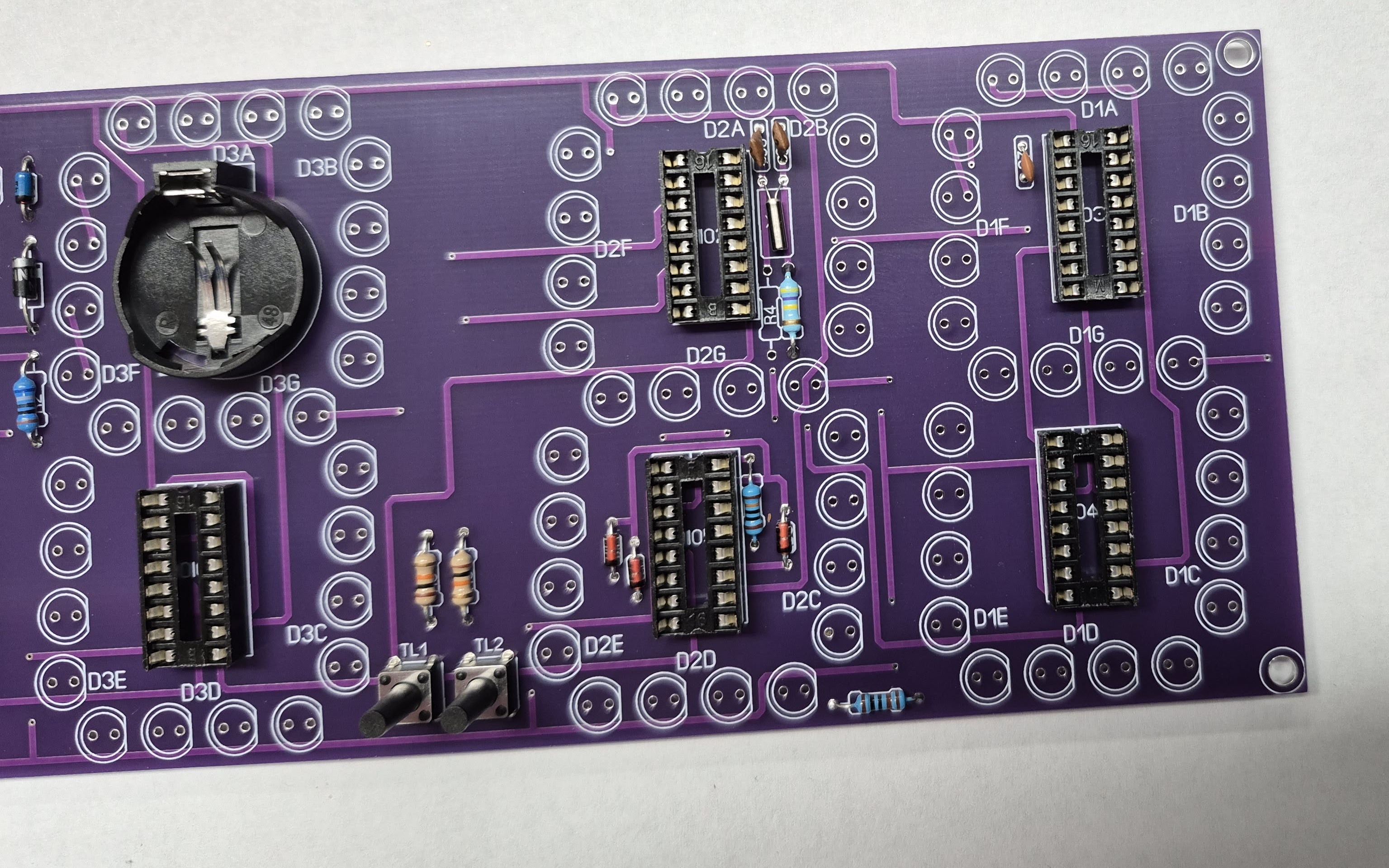

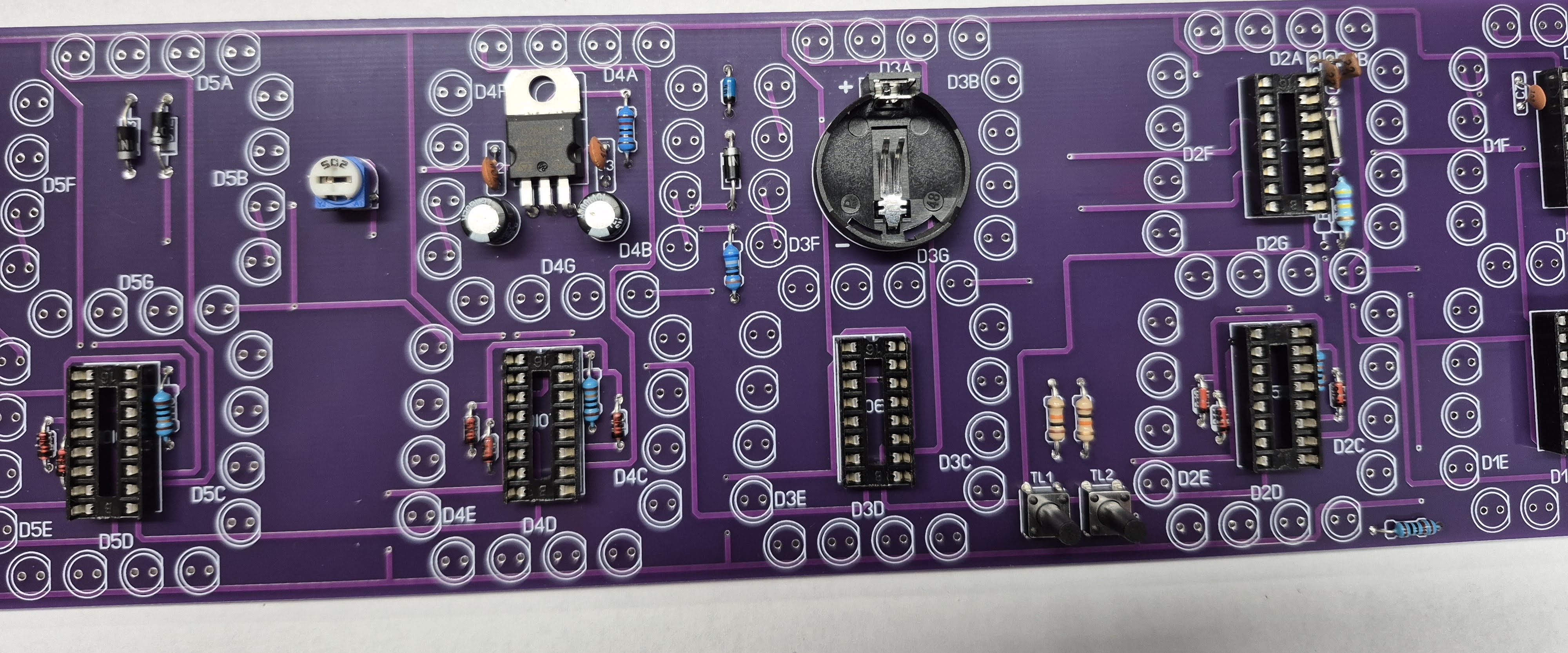

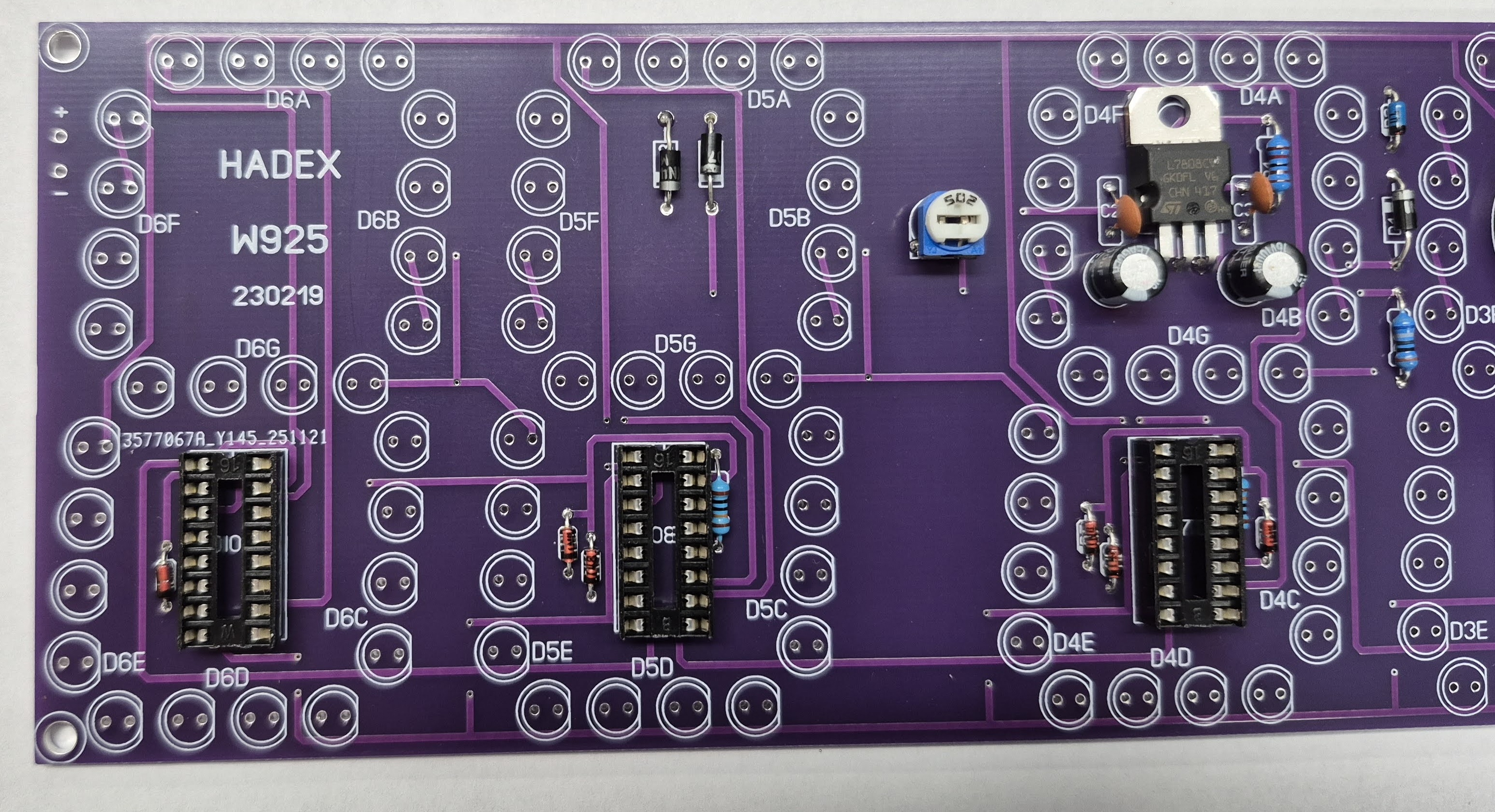

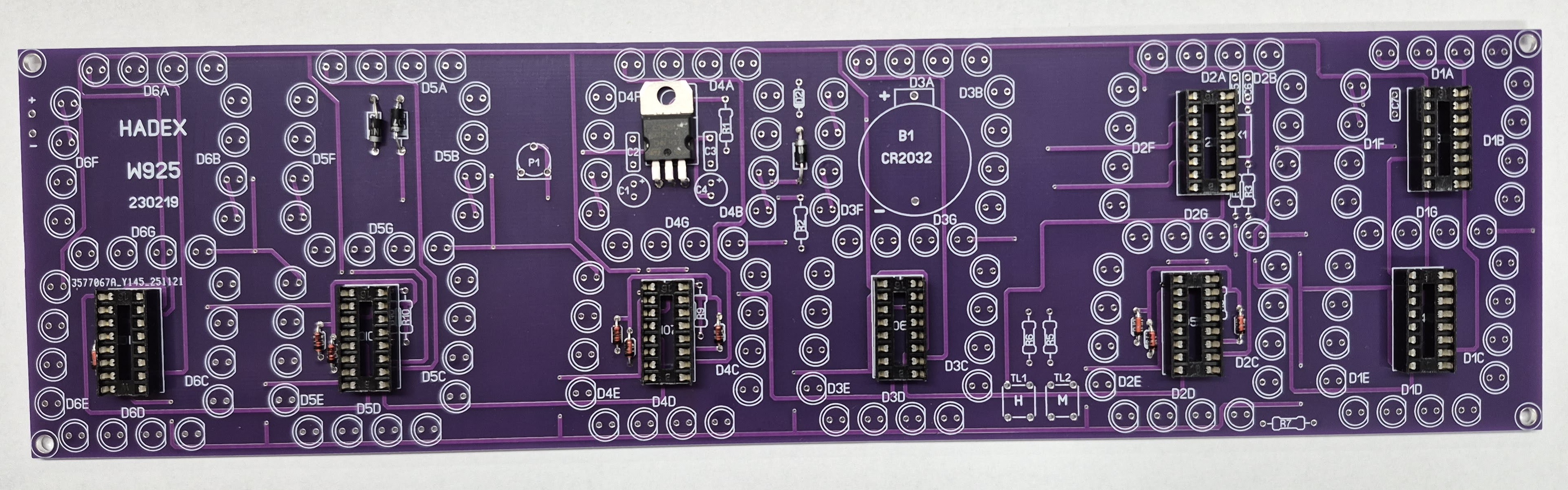

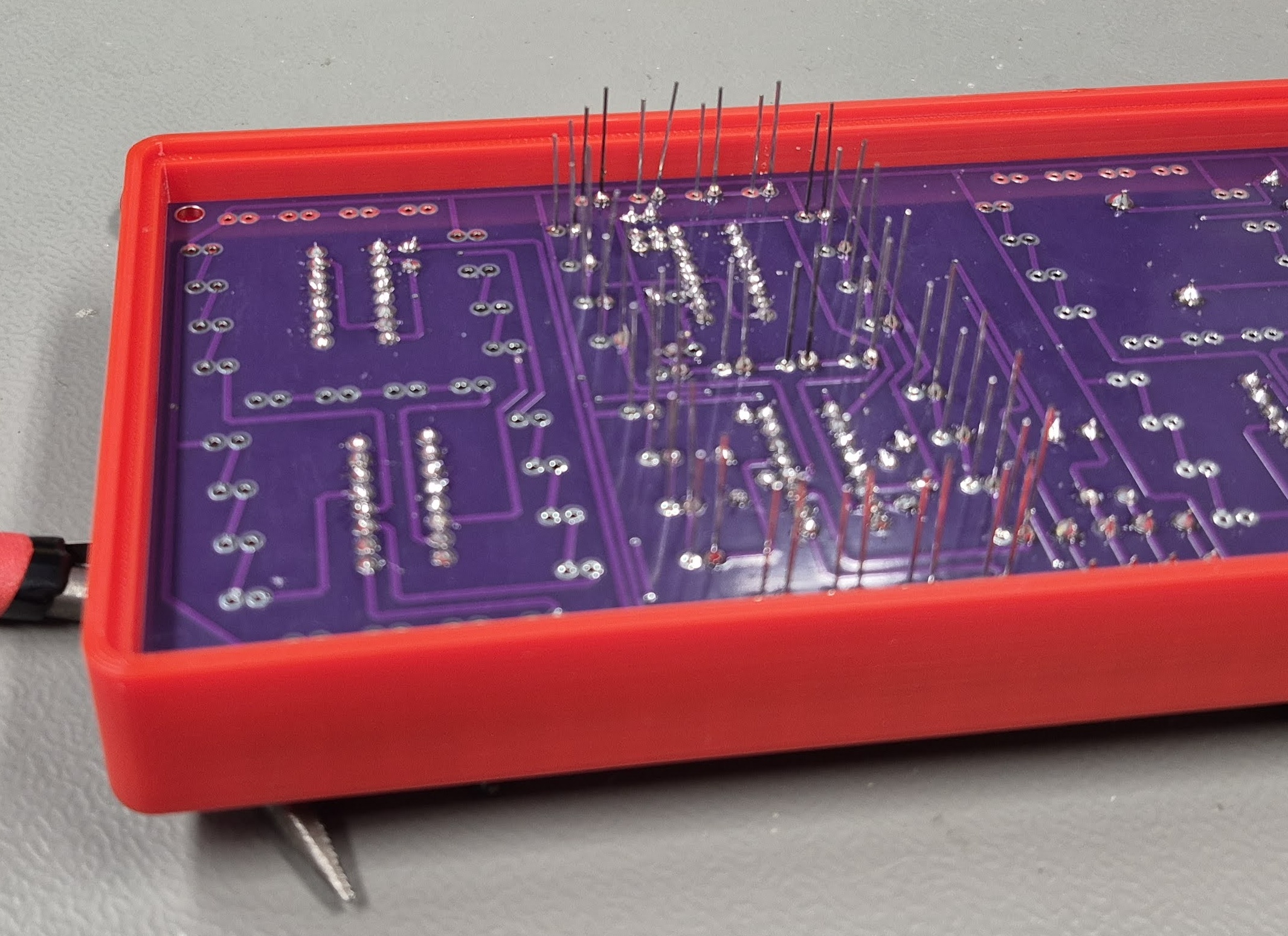

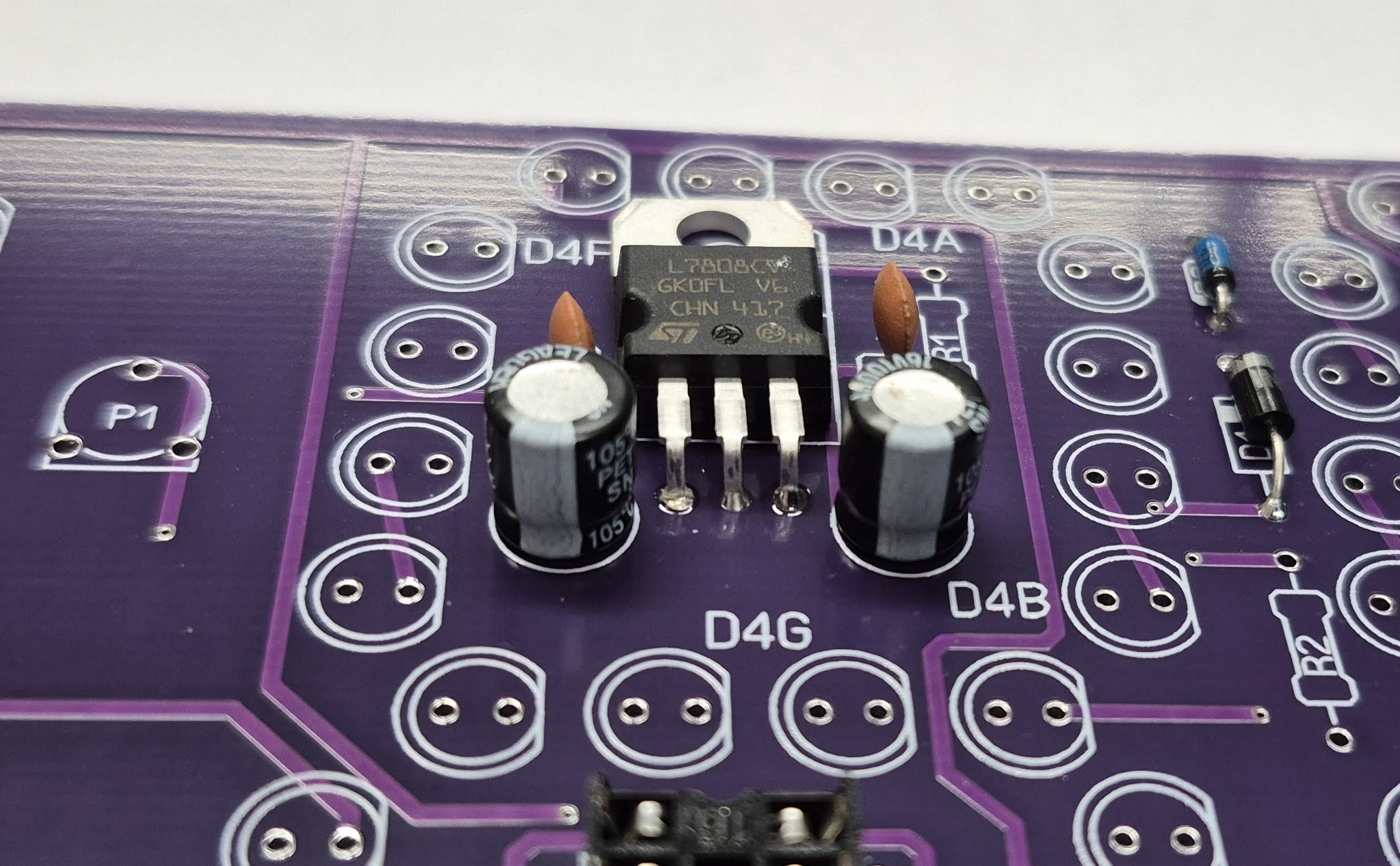

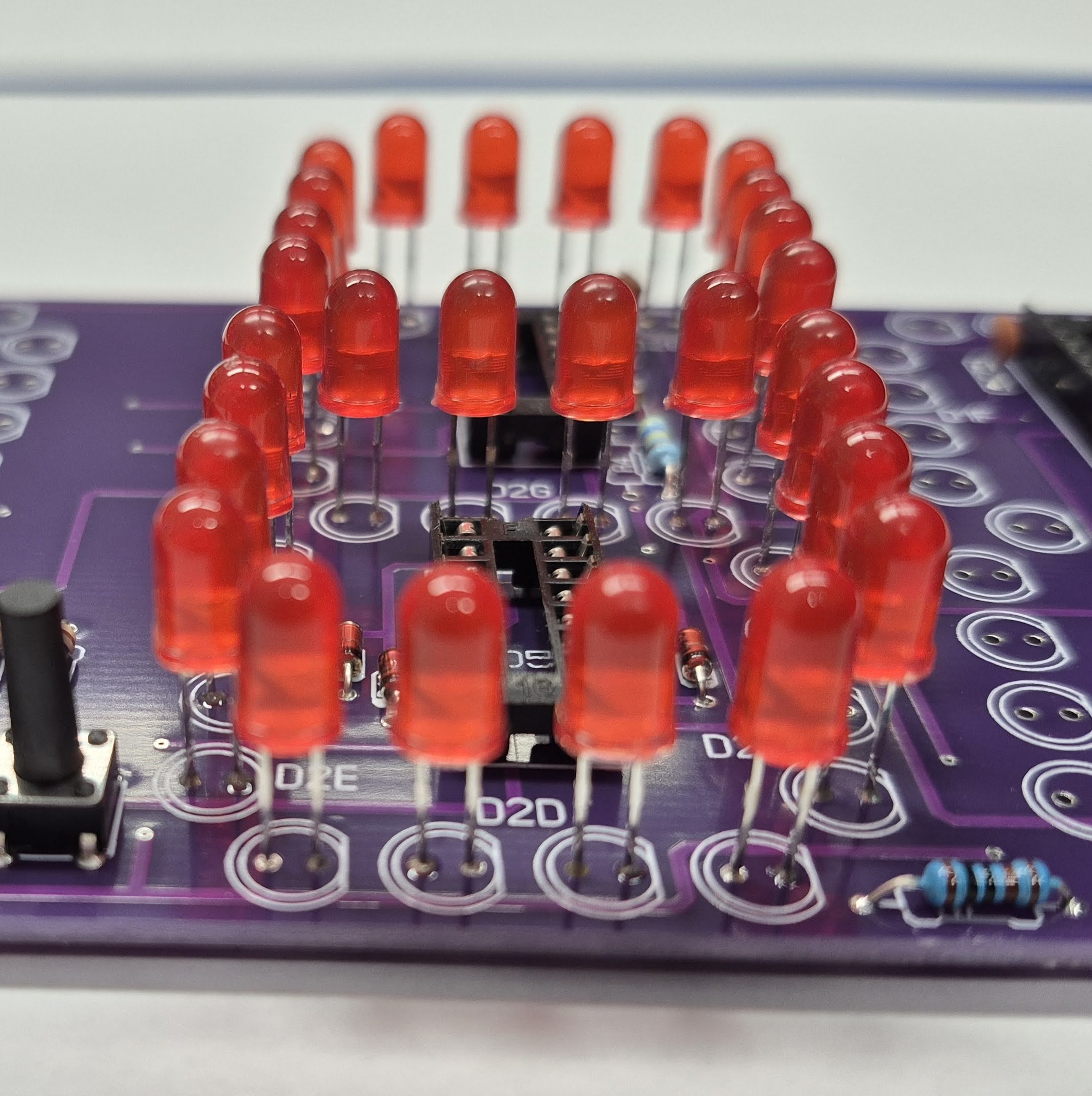

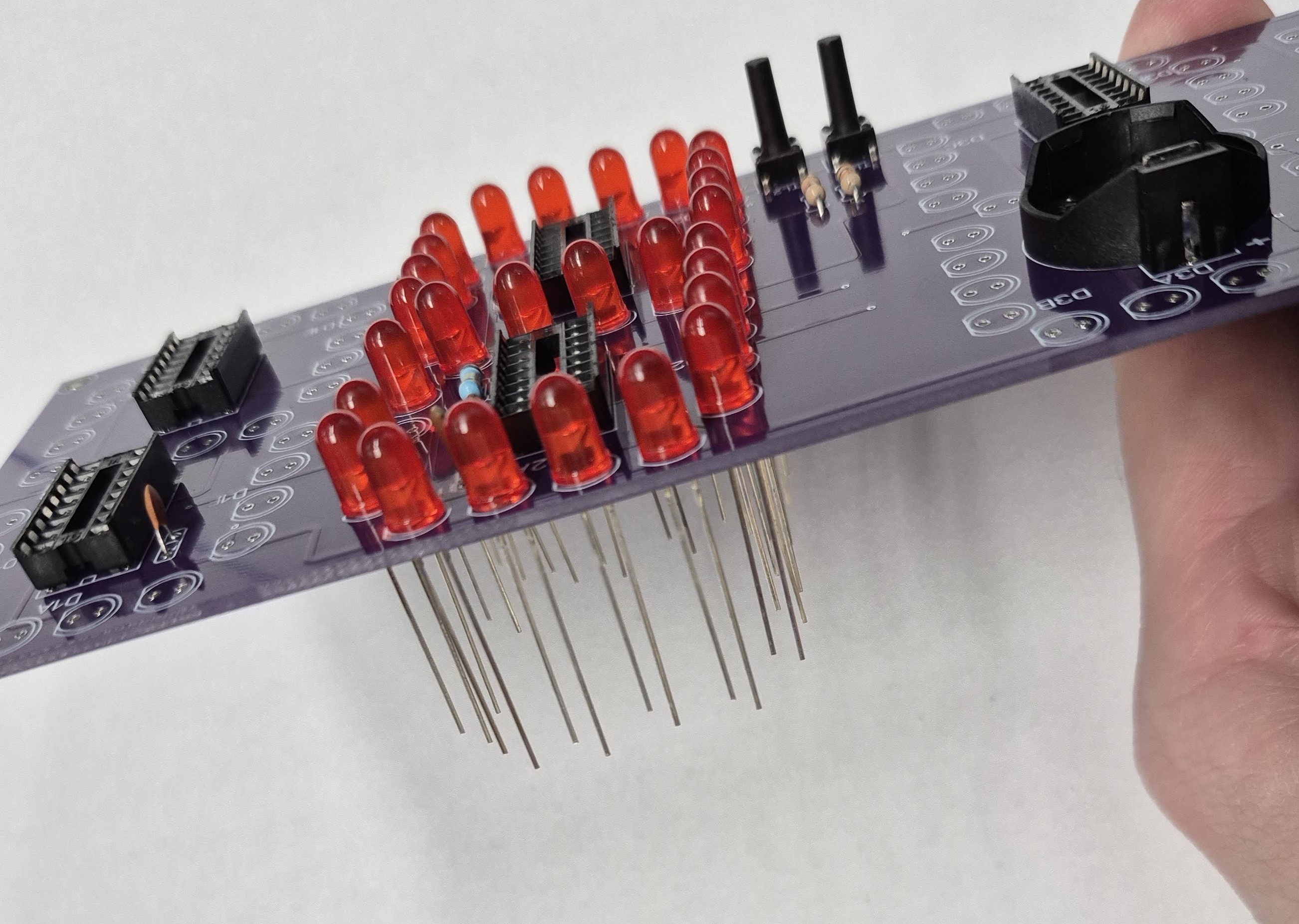

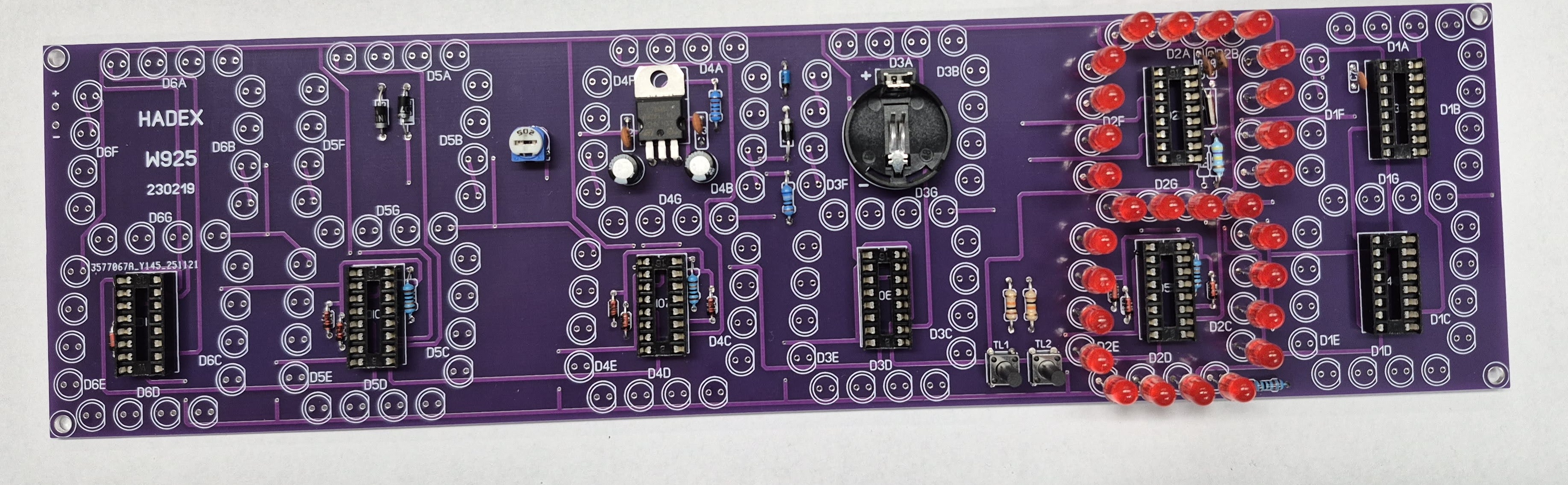

Nejprve osadíme všechny součástky (patice, integrované obvody, diody -> NE LED!, rezistory...). Po osazení jako poslední budeme do desky vkládat LED -> následně desku vložíme do 3D krabičky, prostrčíme LED. Po zarovnání výšky LED zaletujeme. Pokud se necítíme na všechny LED rovnou, tak je osazujeme a pájíme po digitech. Krabička zajistí stejnou výšku LED.
POZOR! LED mají orientaci (kratší nožička a seříznutá hrana). Pokud zapájíte 168 LED špatně, tak je následně pracné LED vyndavat a otáčet.

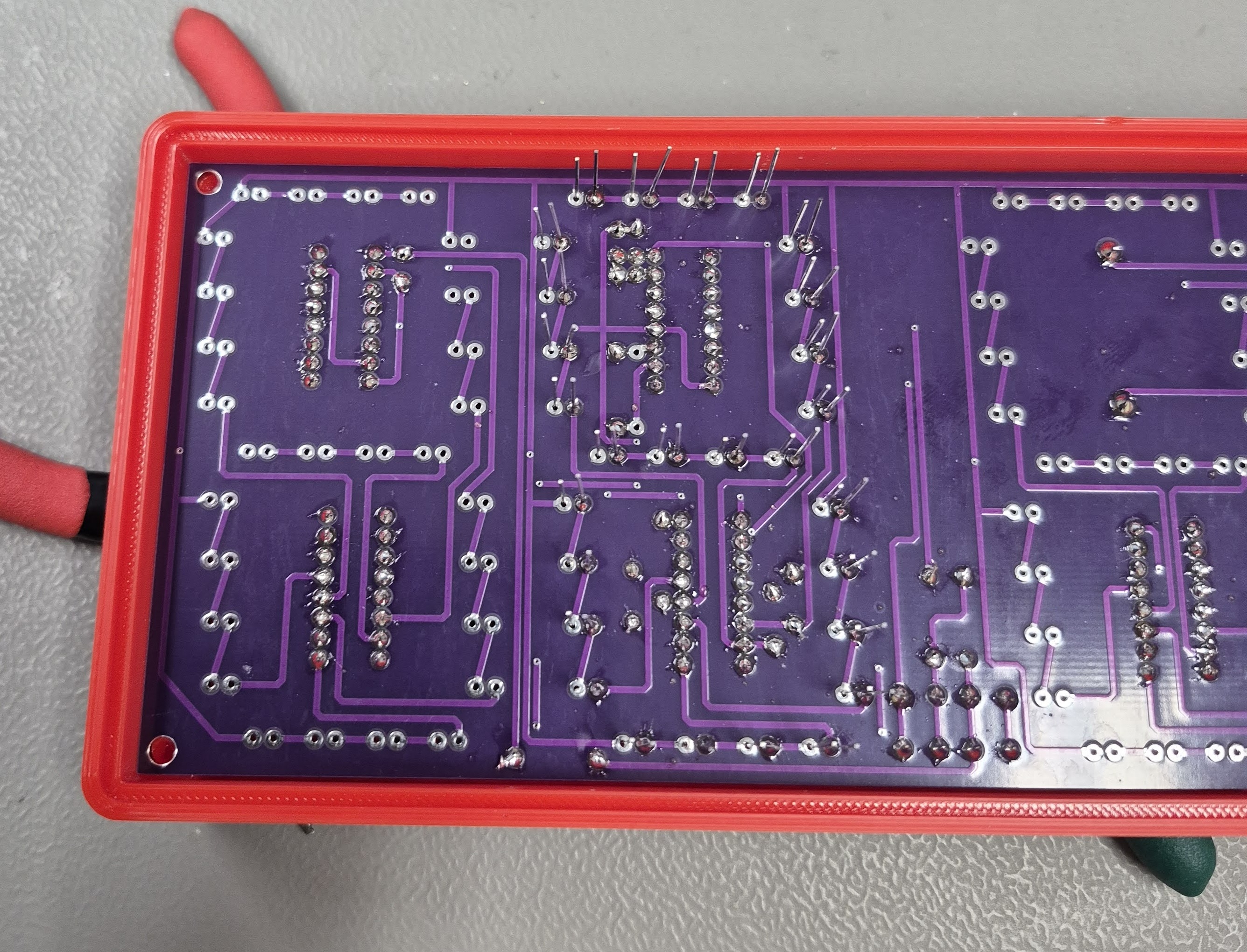

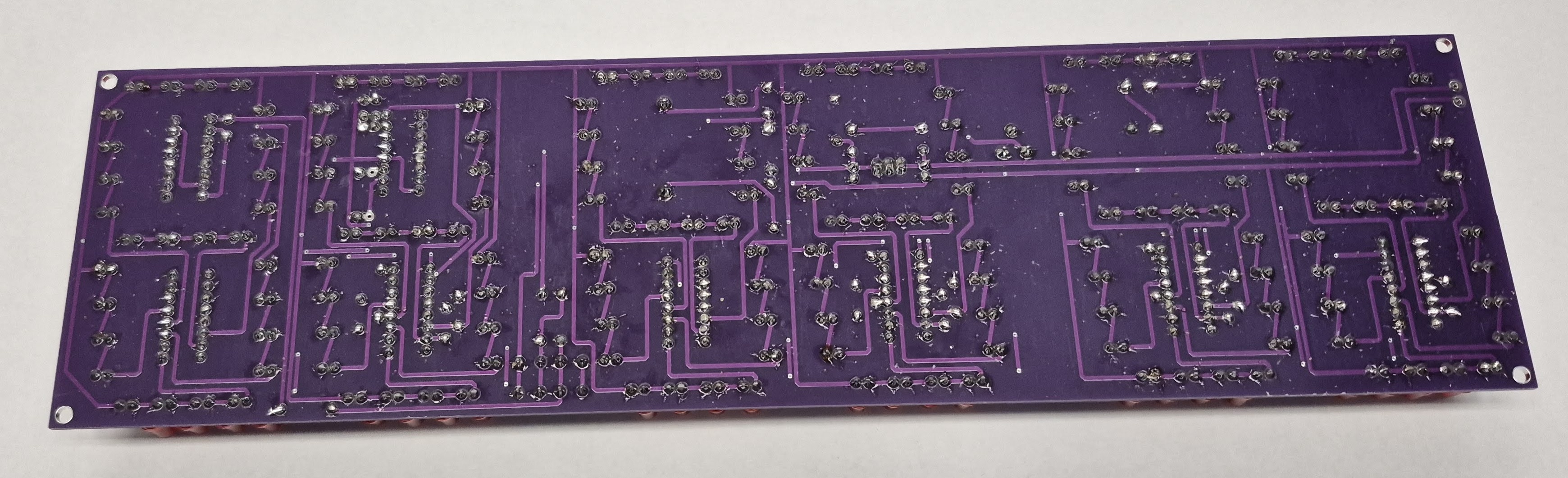

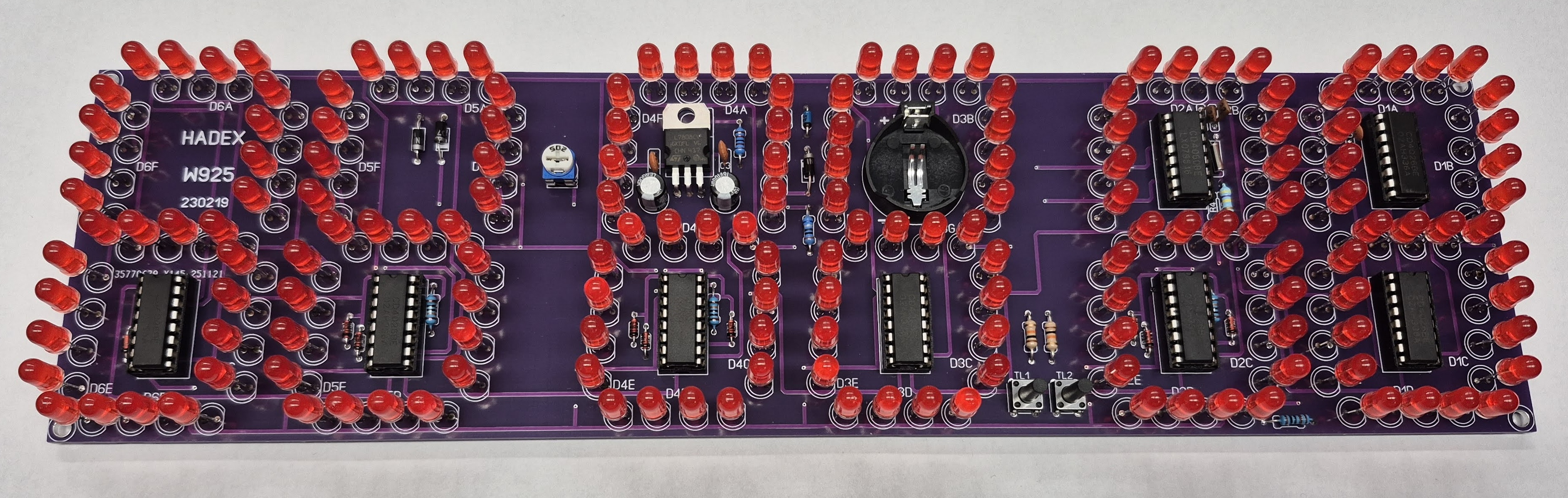

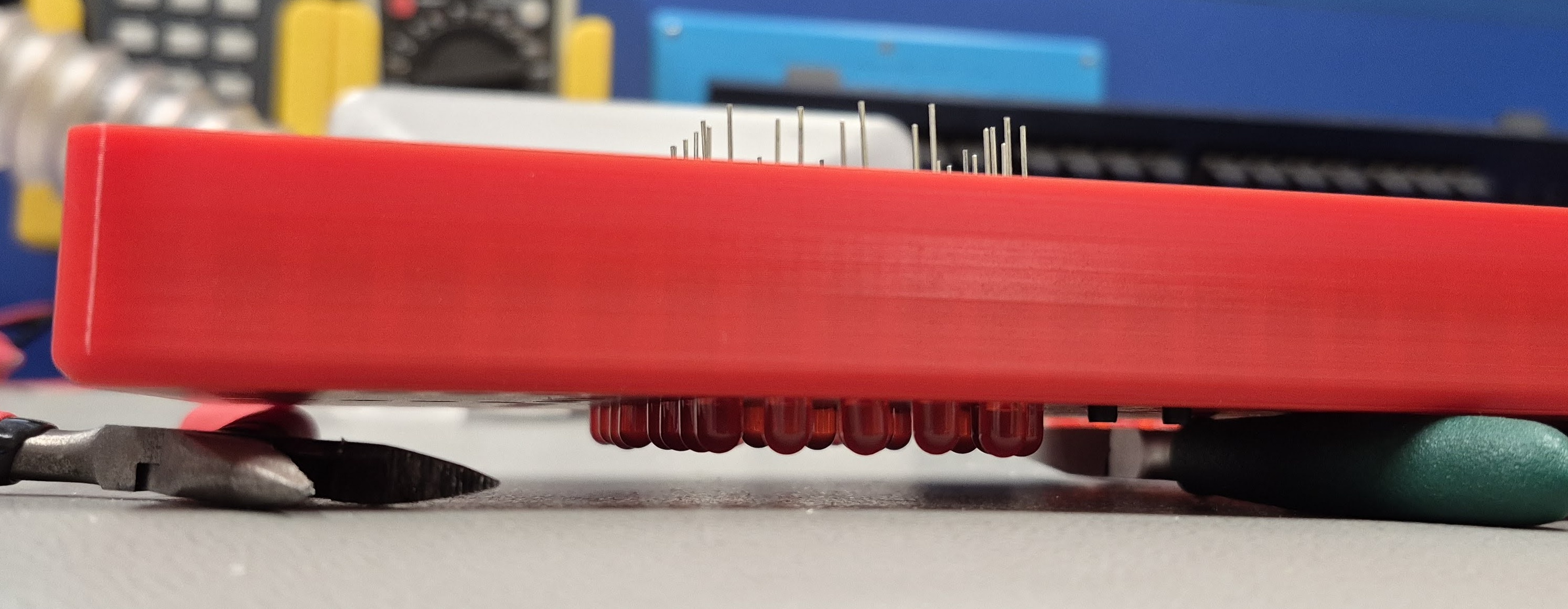

Po zapájení LED (když se předtím osazovalo v krabičce) je vidět stejná výška LED (a úhel -> do krabičky to bude následně krásně pasovat).

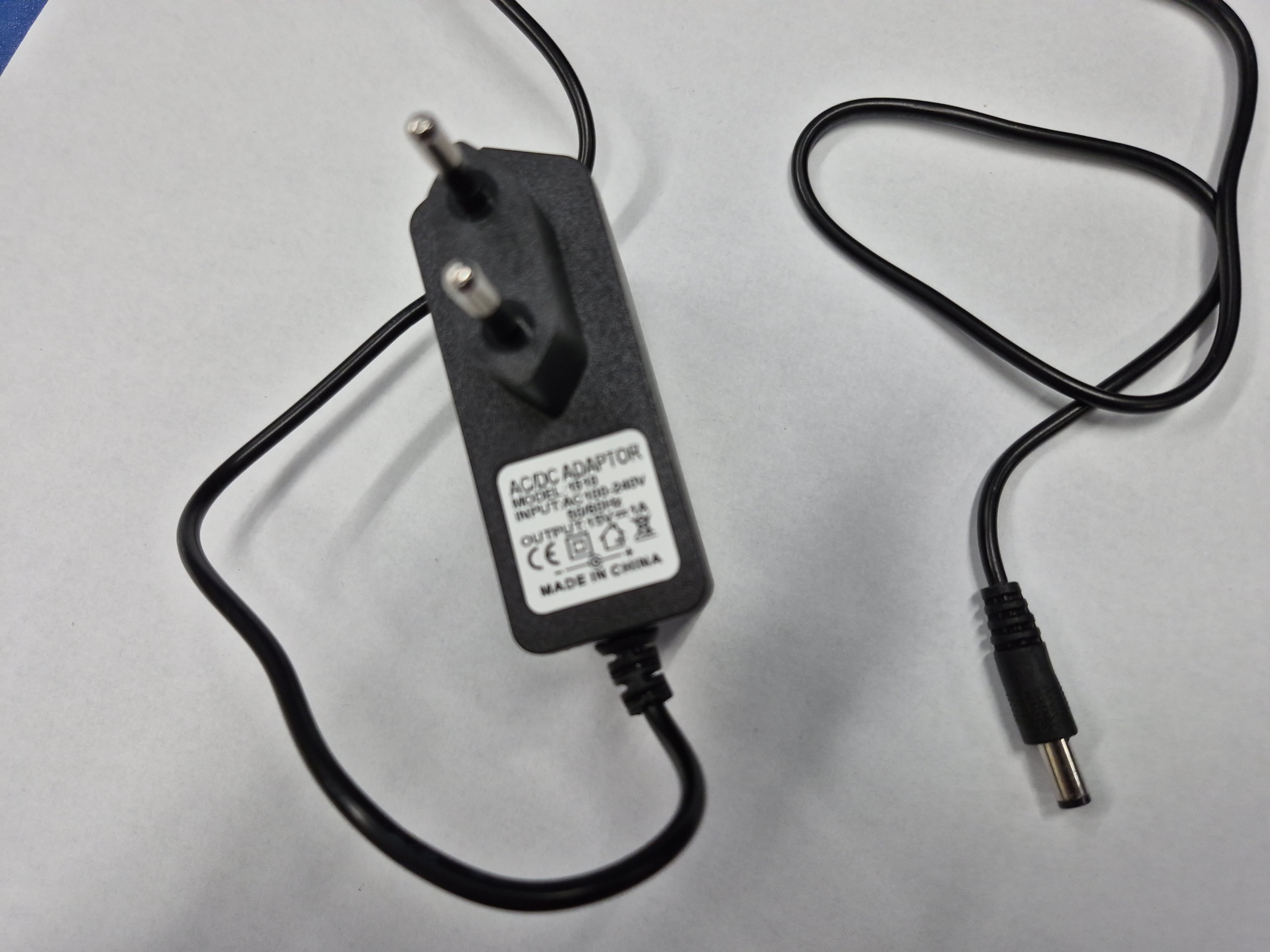

Adaptér 230V-AC na 15V-DC

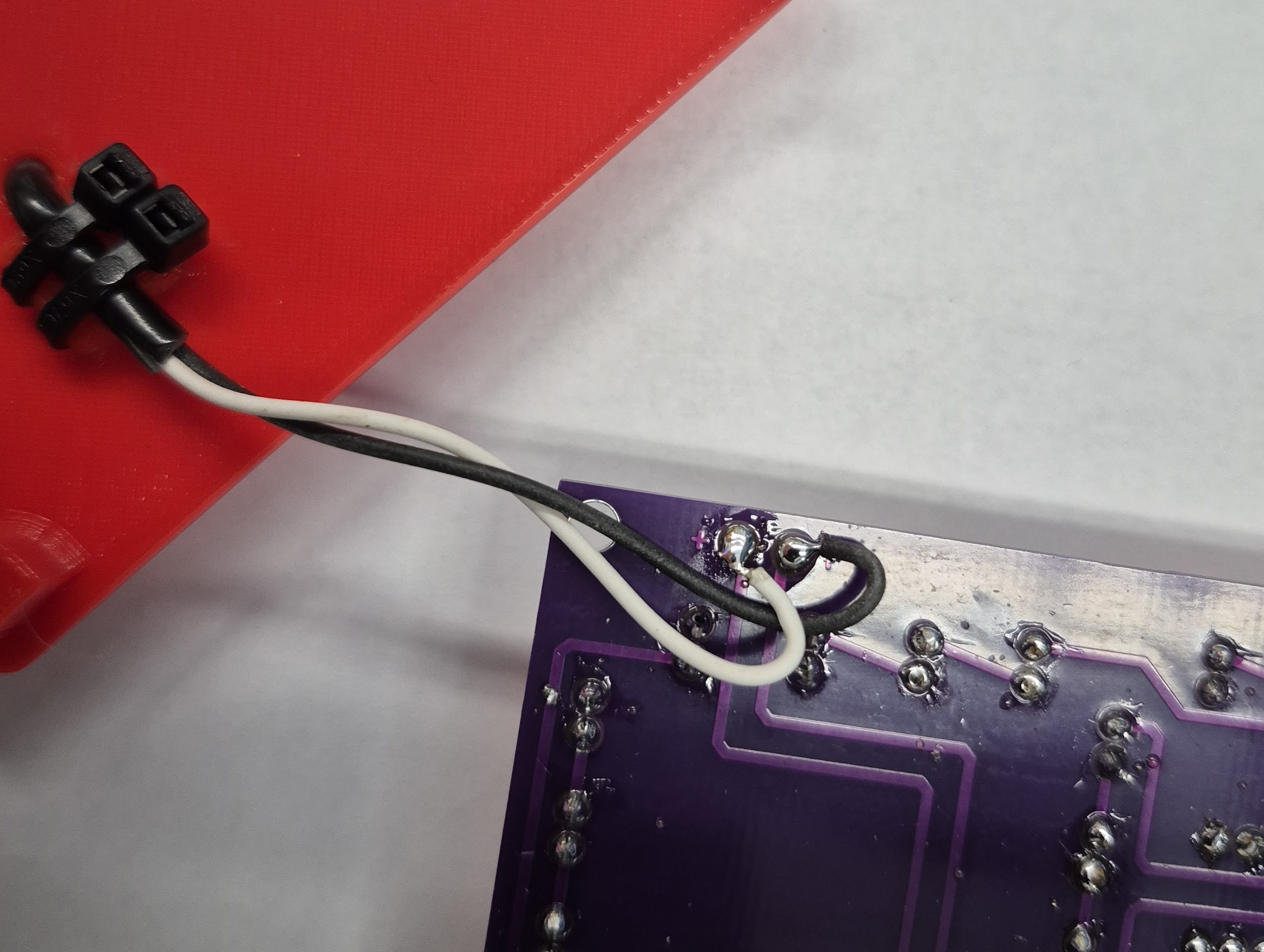

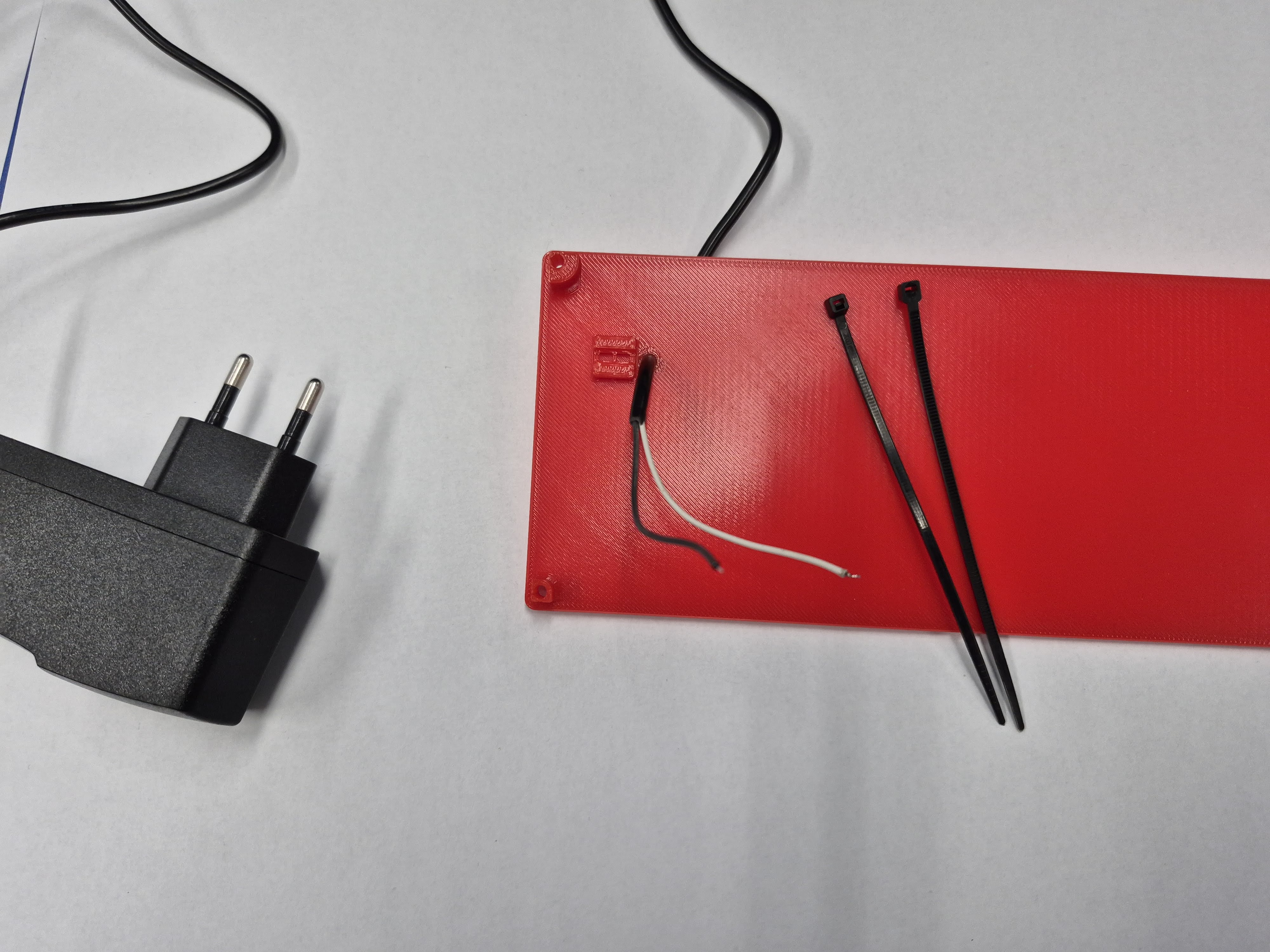

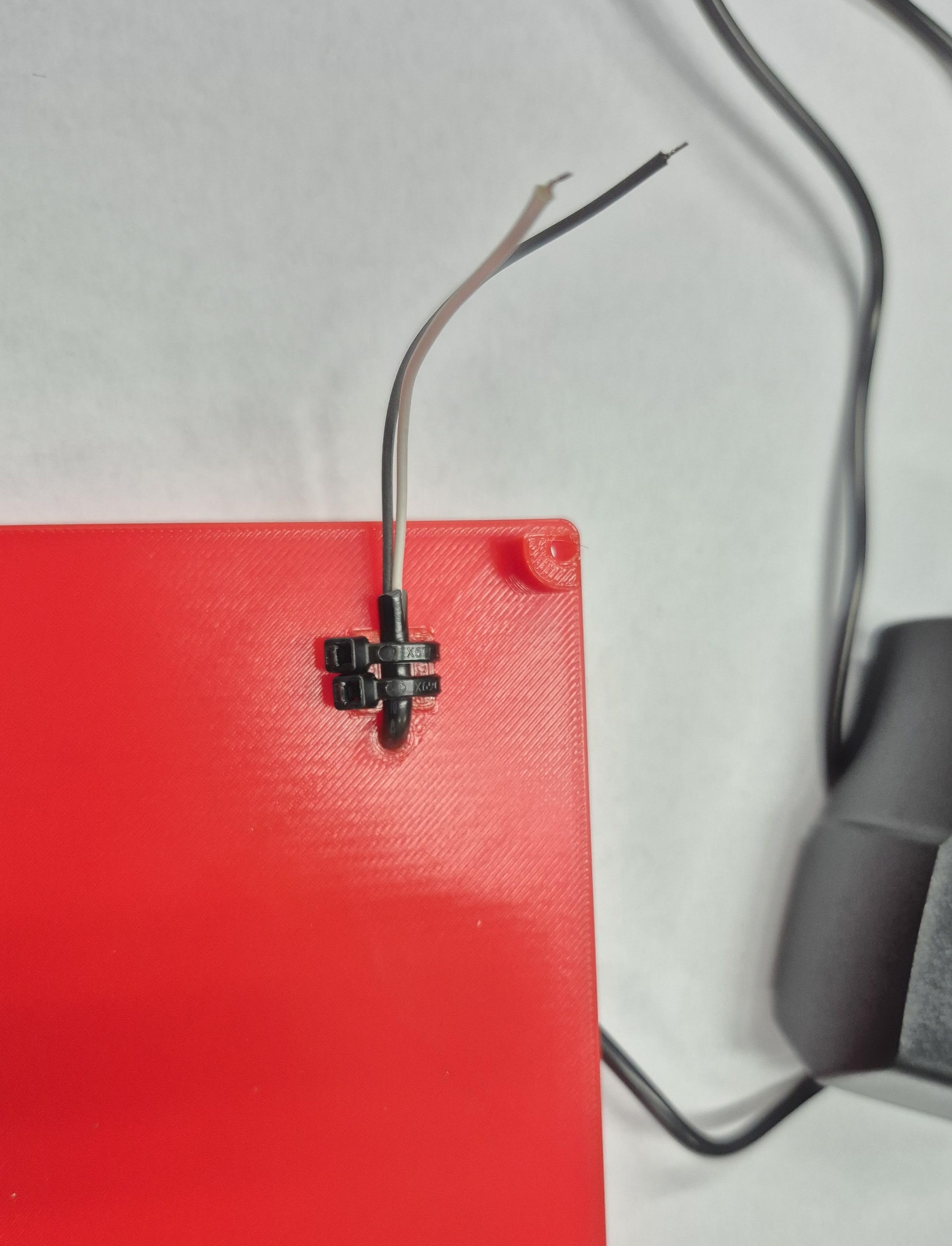

Odstříhneme koncovku ze zdroje, prostrčíme víčkem a zajistíme 2x páskem. Vodiče odizolujeme, ocínujeme a připojíme na desku spojů.

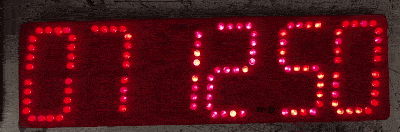

Při pečlivé práci hodiny fungují na první zapnutí. Po otestování nastavení (tlačítko hodiny a minuty) a kontrole všech LED vložíme desku hodin do 3D krabičky.

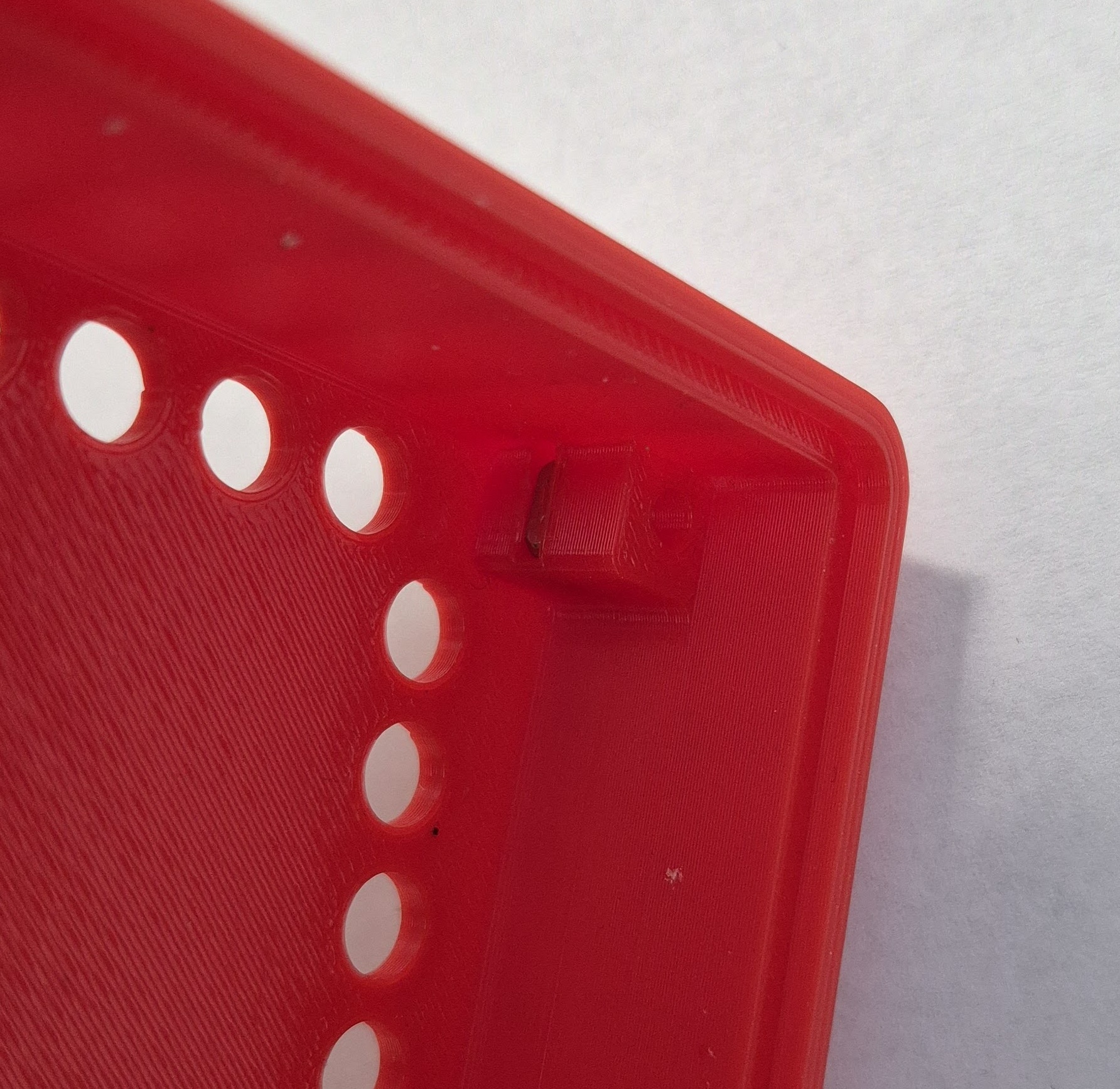

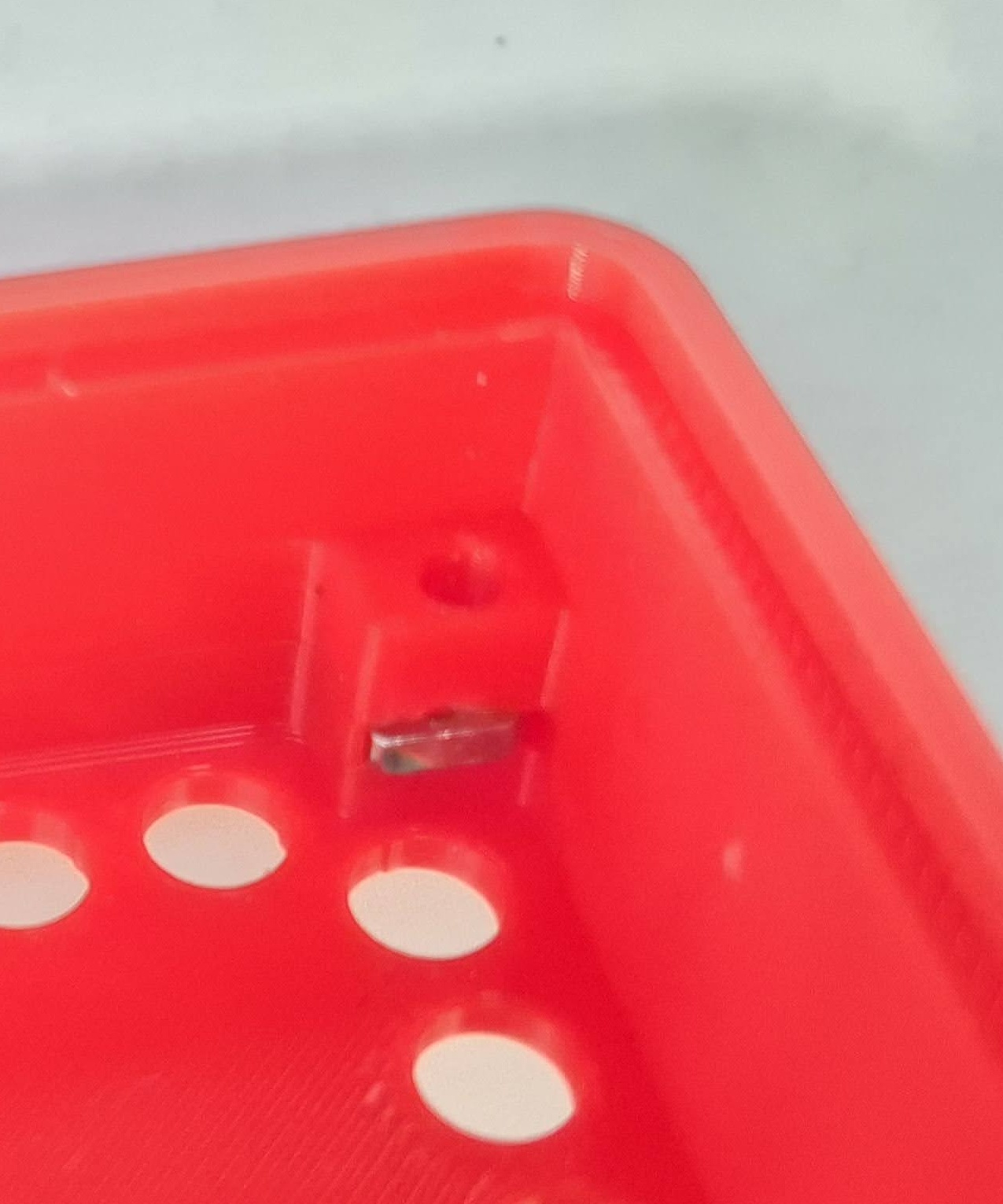

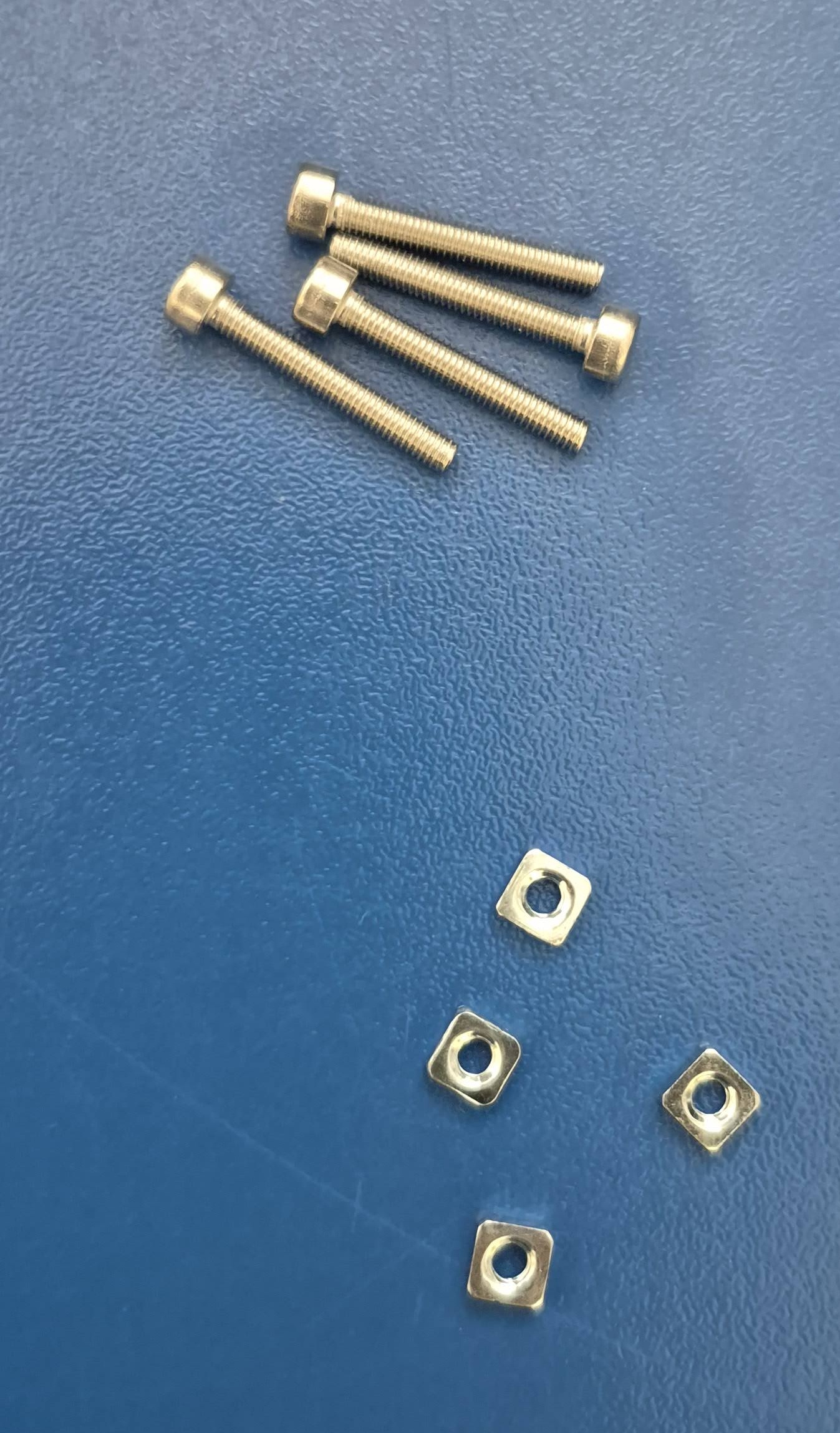

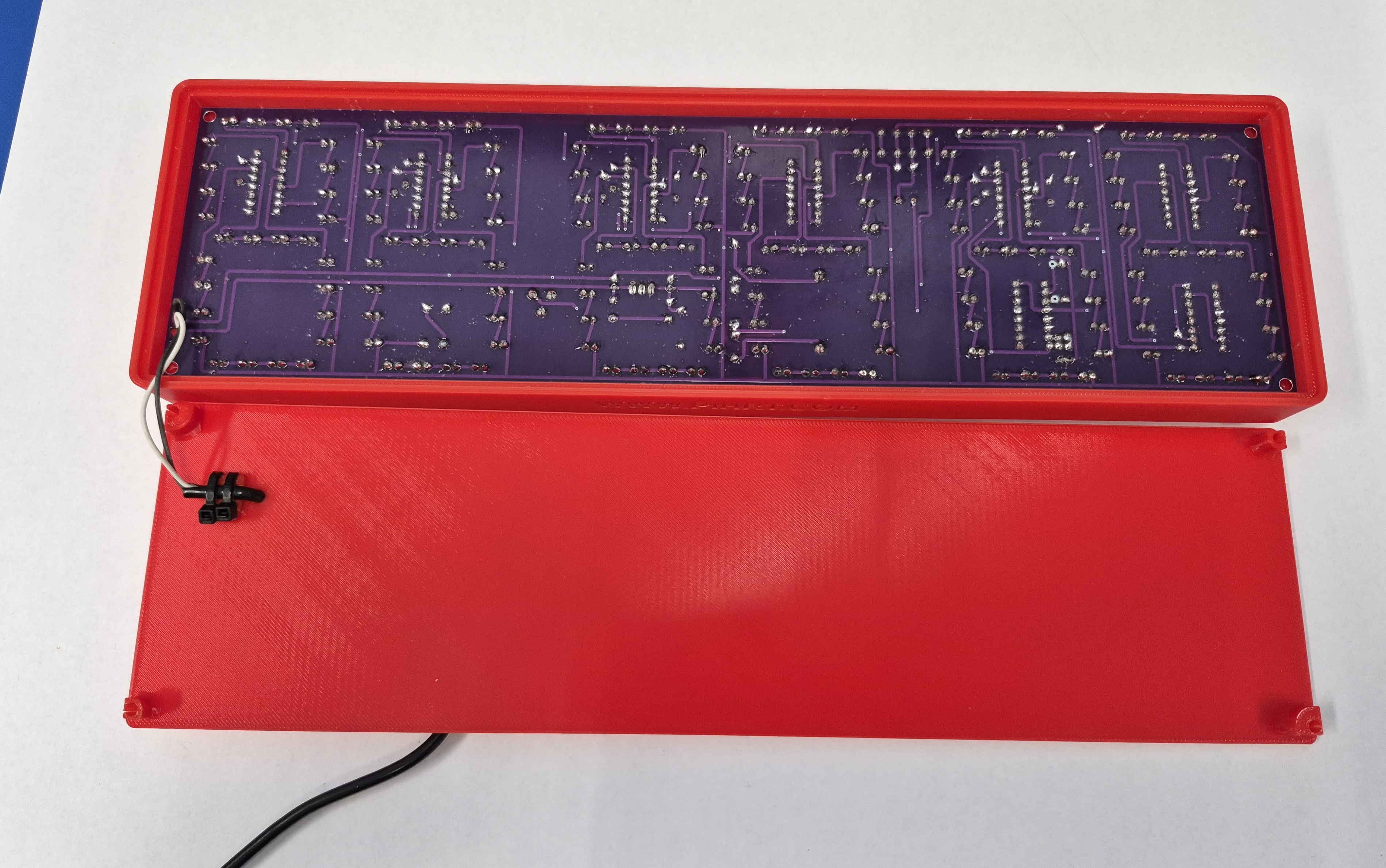

Do krabičky vložíme 4ks matic 6x6mm.

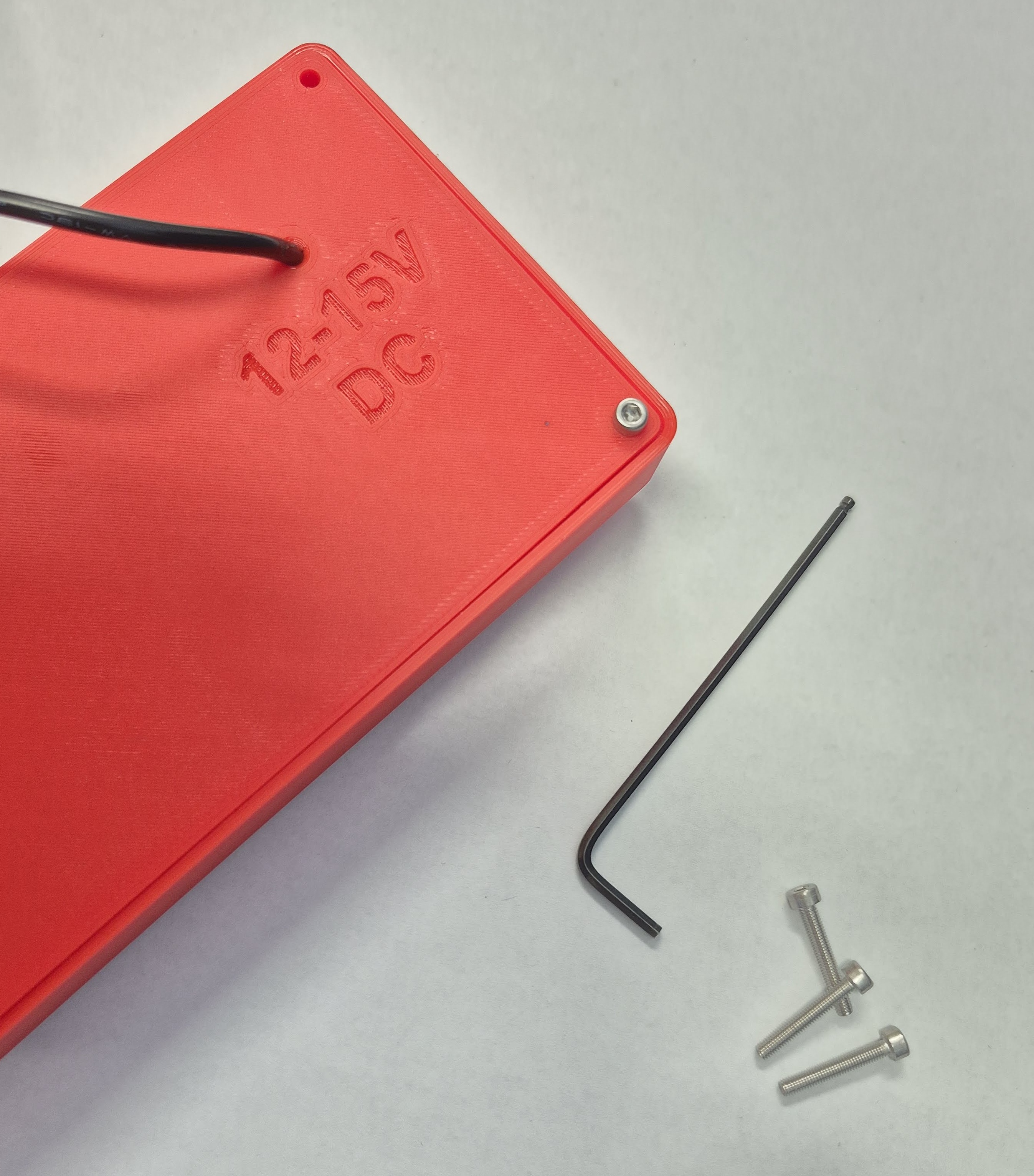

Zavřeme víčko hodin a zajistíme pomocí 4ks šroubů M3X20.

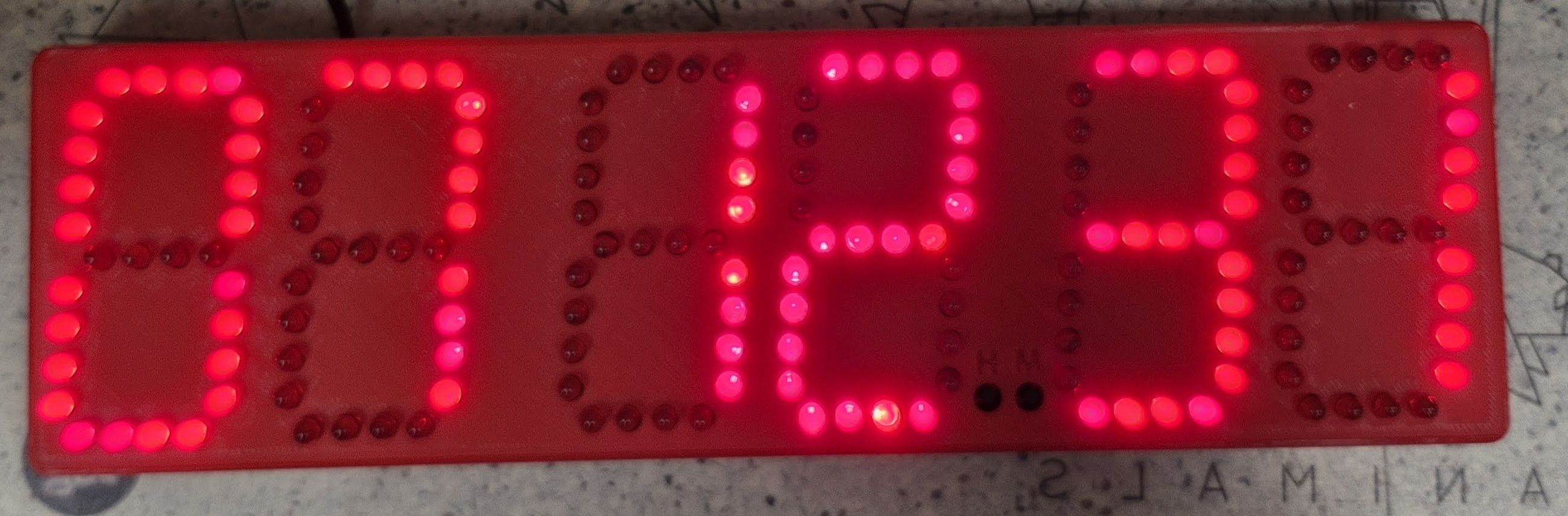

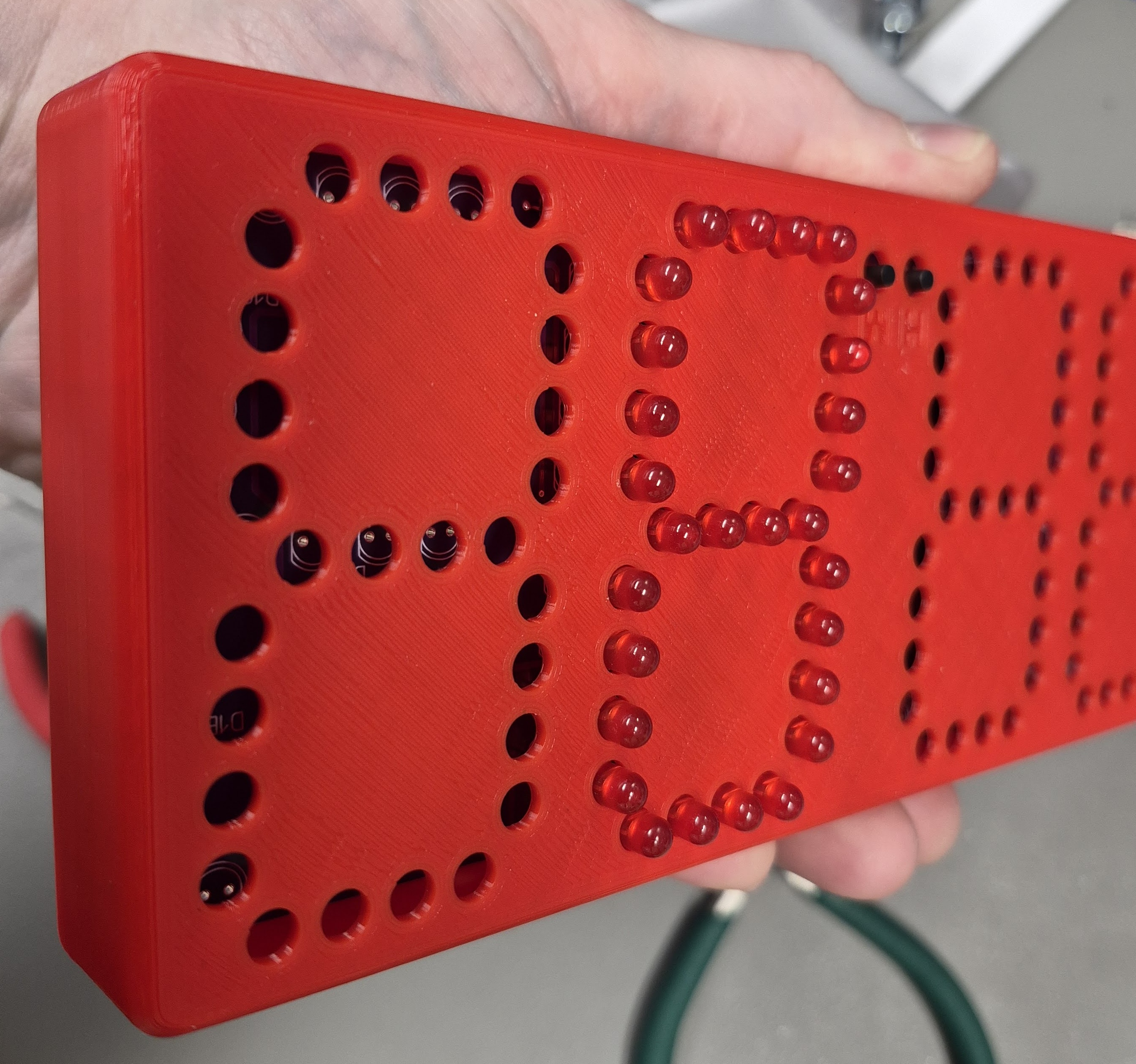

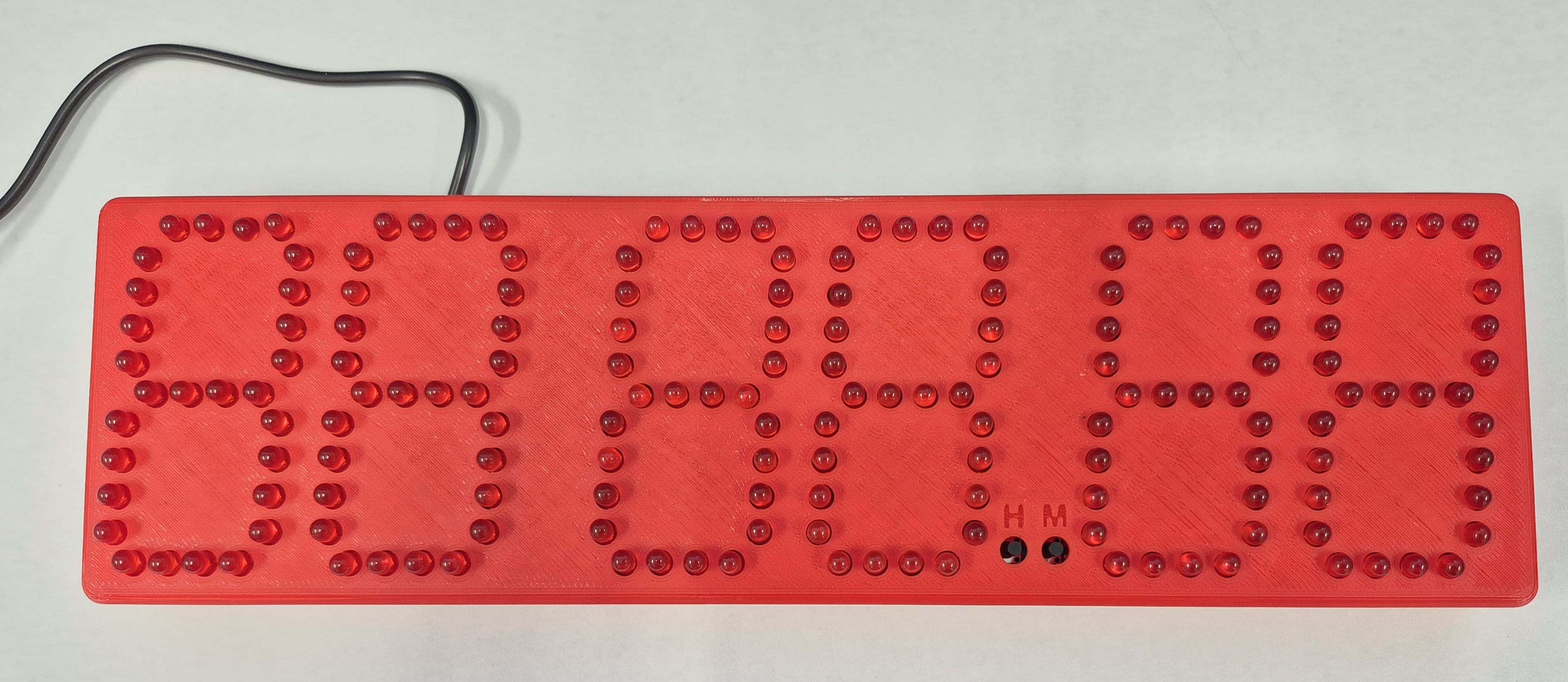

Hotové hodiny v krabičce.

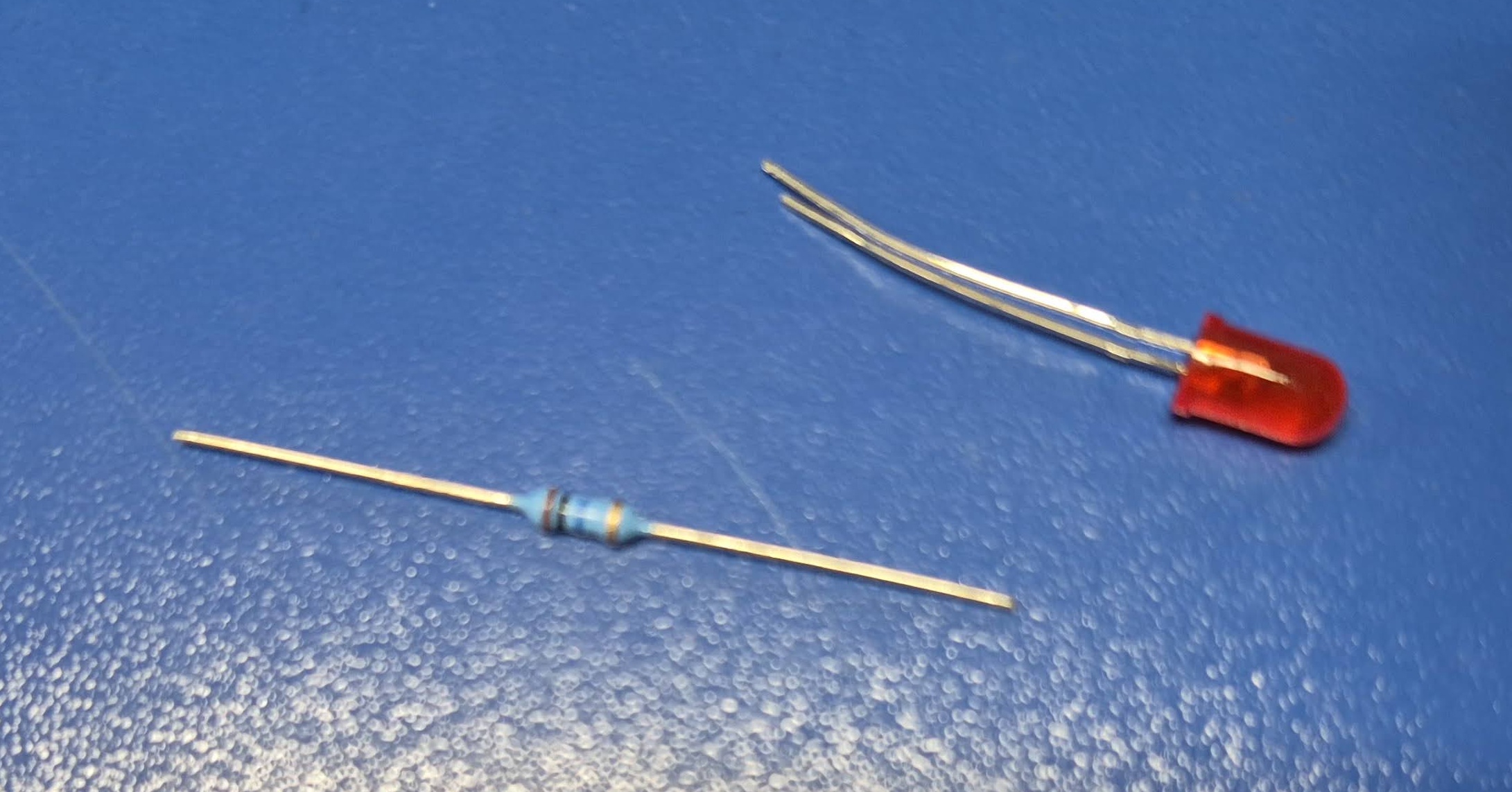

Po osazení zbyla jedna LED (asi rezervní) a rezistor 1MOhm (který jsem neosazoval. Byl mimo pytlík součástek. V textu o něm není zmínka. Nejspíše je navíc, kdyby se nerozkmital oscilátor, tak mu pomůžeme).
Měření přesnosti hodin (oscilátoru)

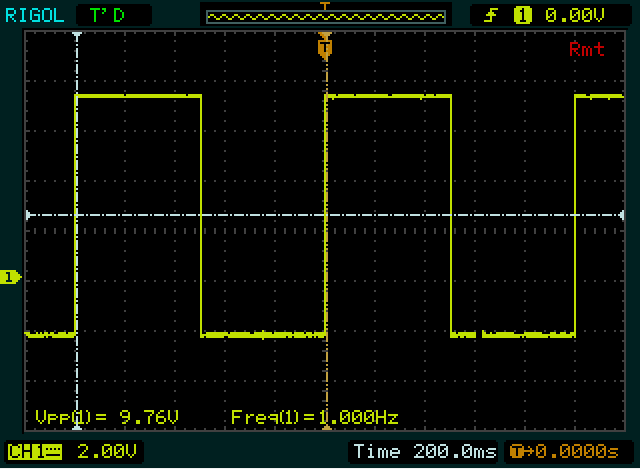

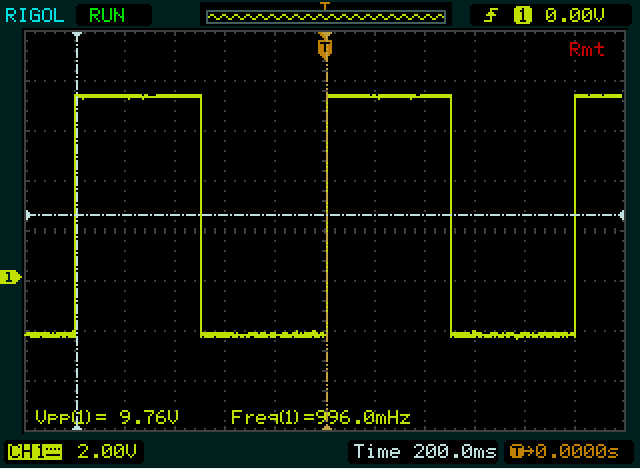

Hodiny jsou řízeny krystalovým oscilátorem, ale nemají žádnou synchronizaci (NTP, GPS, radio). Oscilátor má kmitočet 1Hz. Z měření je patrná odchylka v čase od cca 0,996Hz do cca 1,004Hz. V praxi to znamená, že se hodiny budou buď předcházet, nebo spožďovat. Asi ne o moc, ale nějaká ta minuta to bude.
