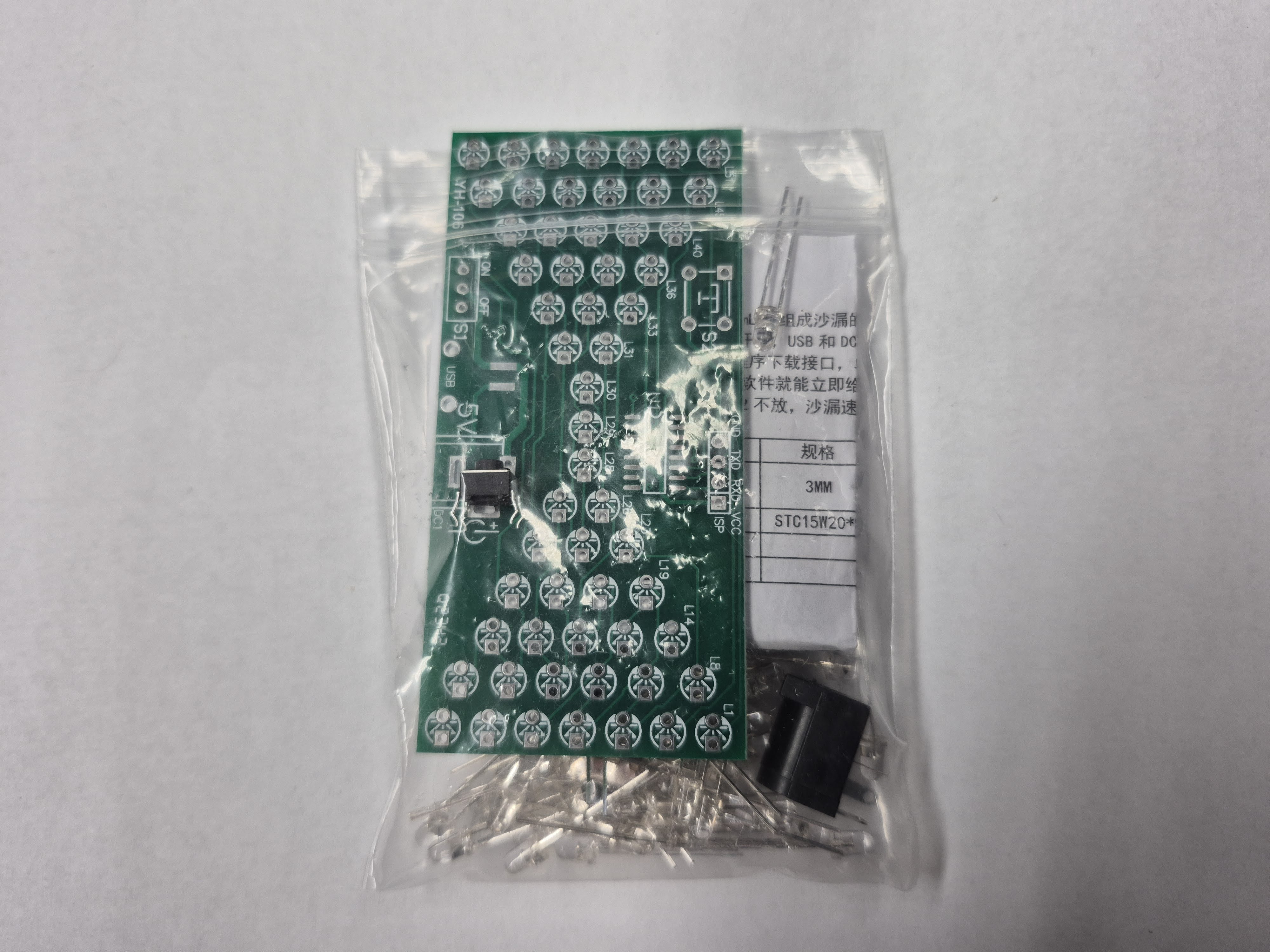

Stavebnici Hadex W318 přesýpacích hodin lze zakoupit zde: https://www.hadex.cz/p/w318-presypaci-hodiny-led-stavebnice
Nejsem autorem hodin. Tento článek je stavební postup (fotodokumentace).

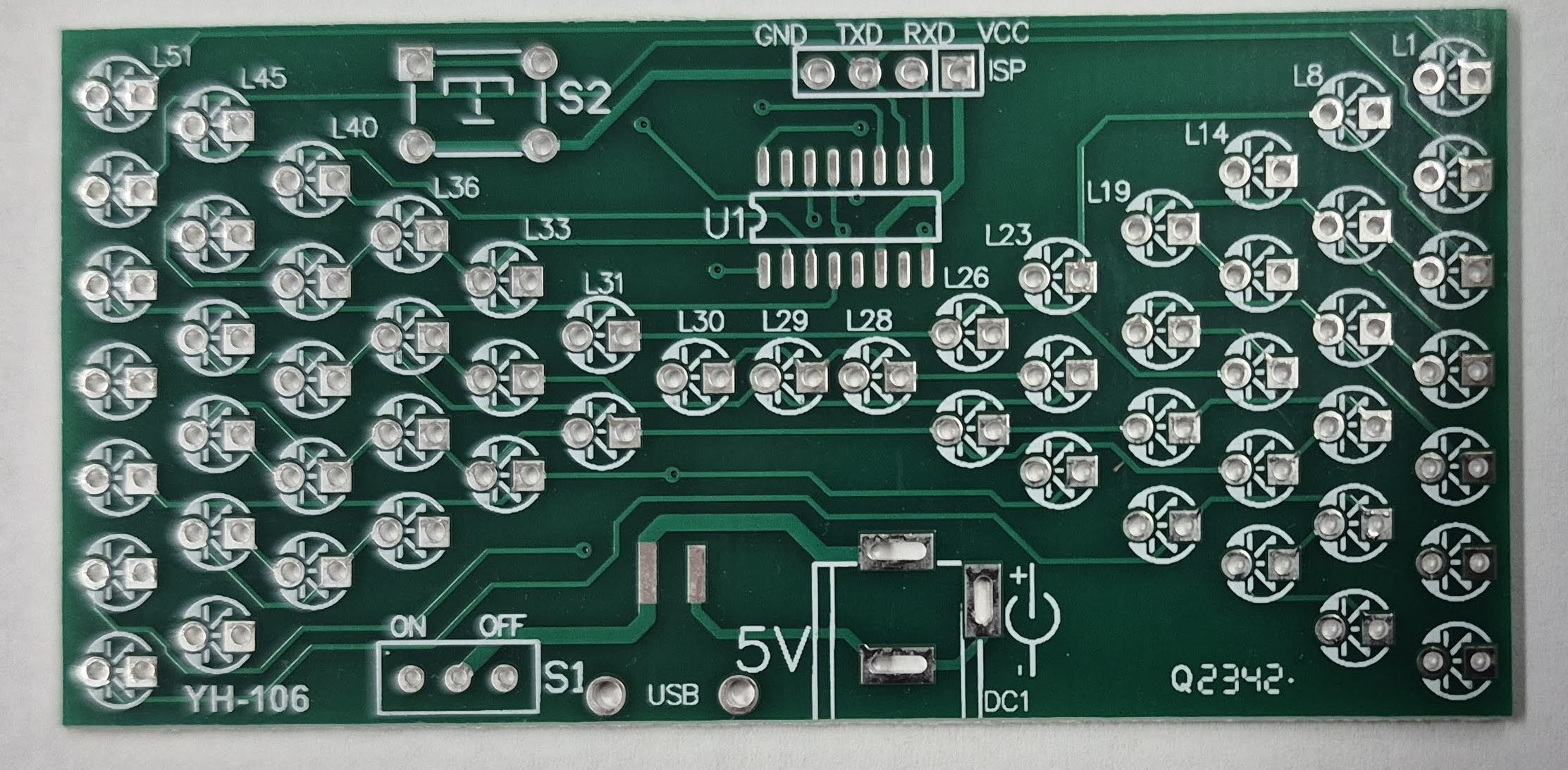

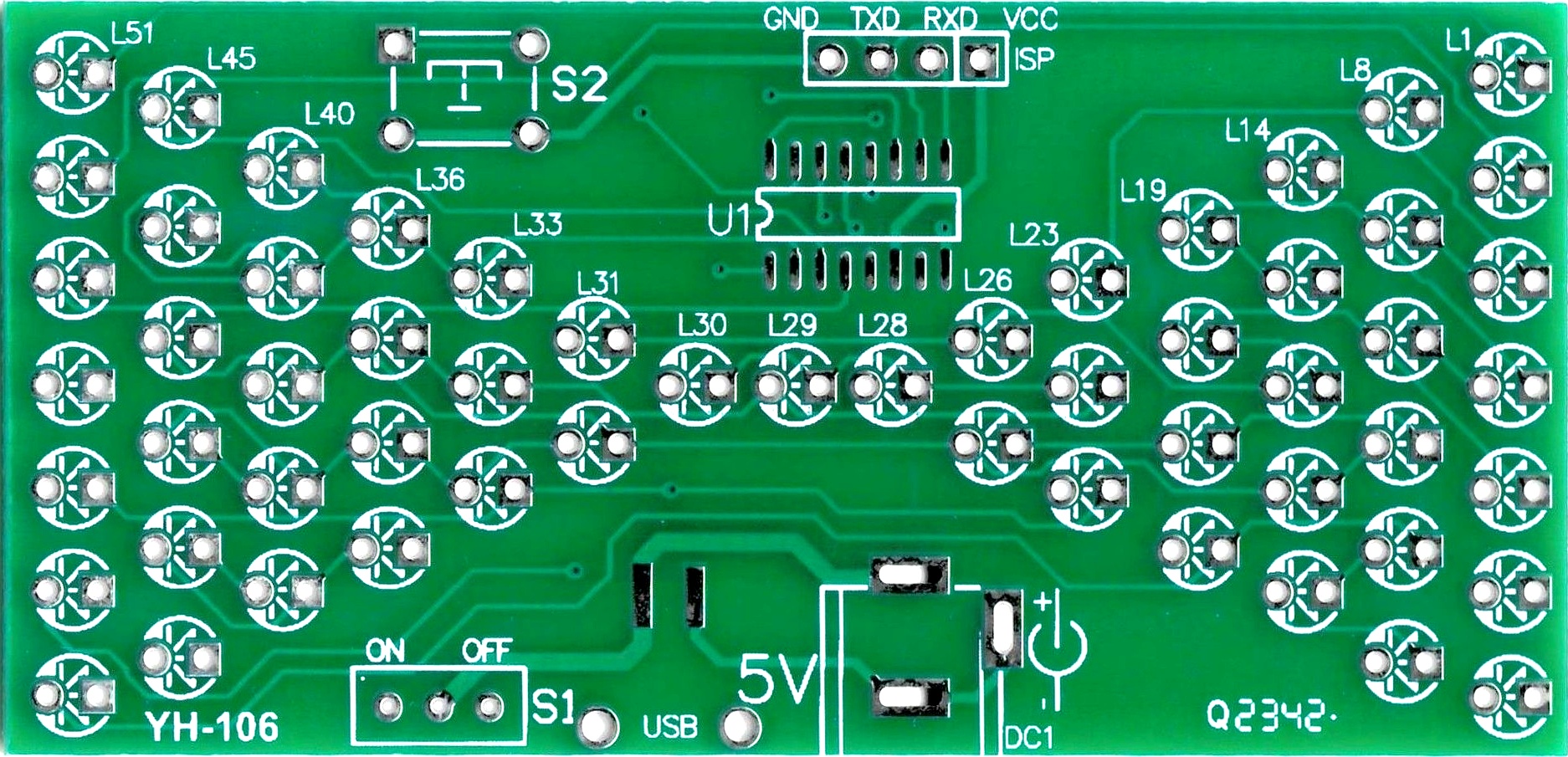

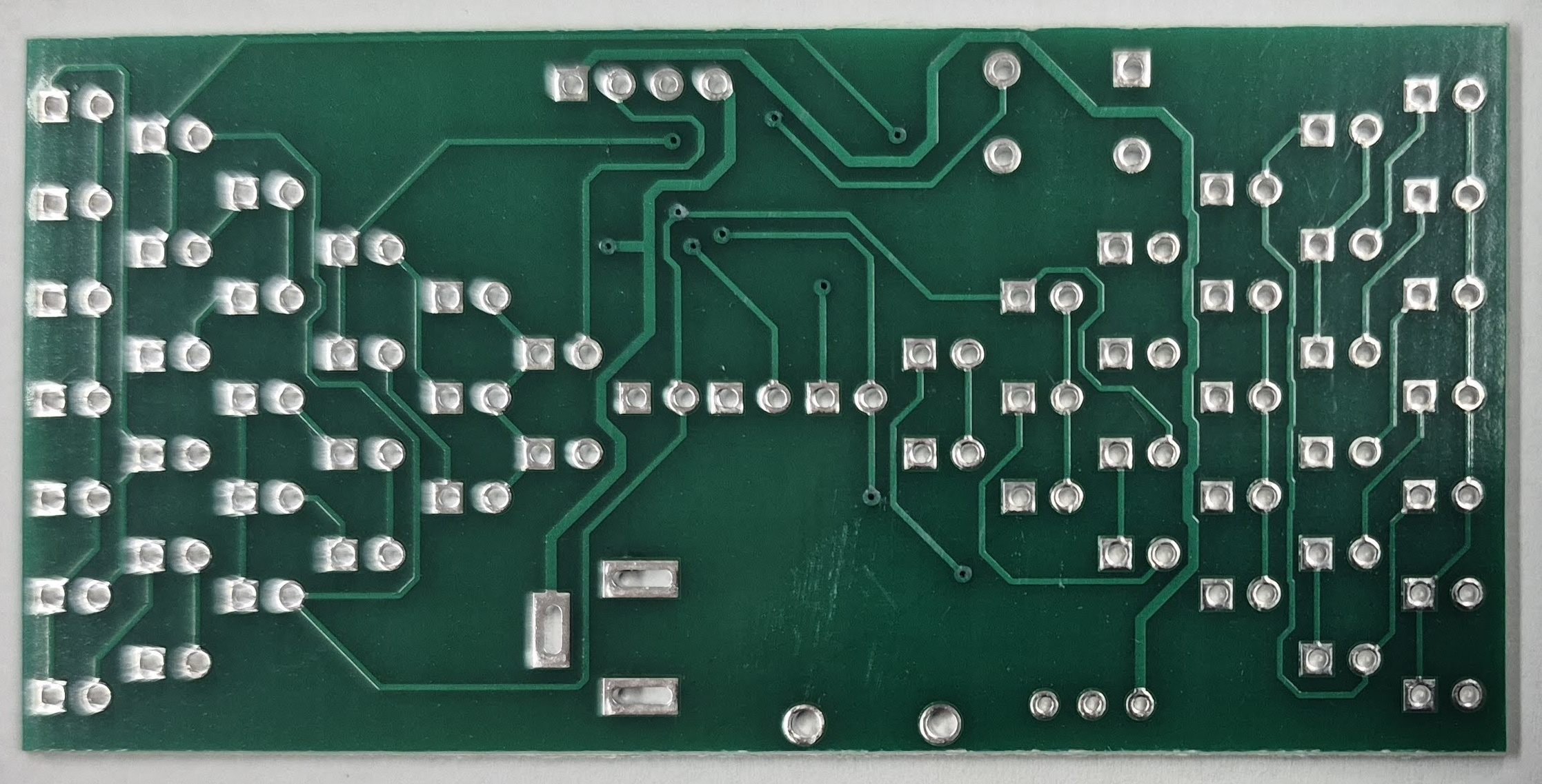

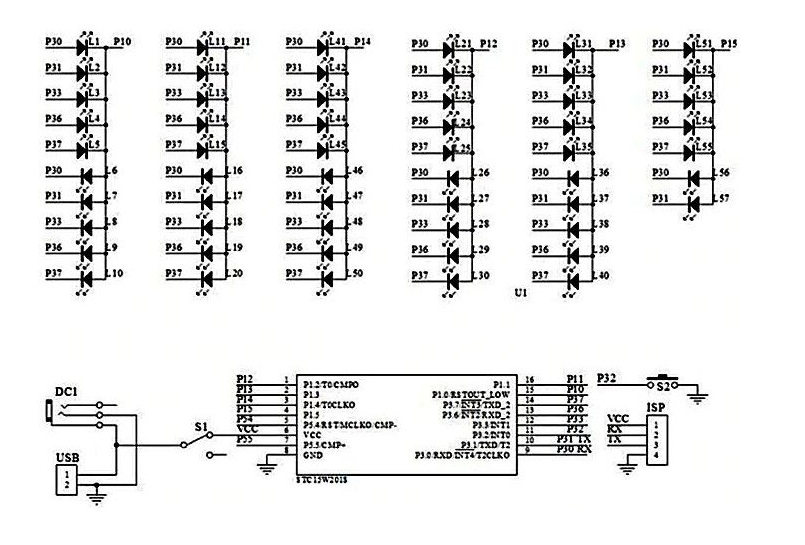

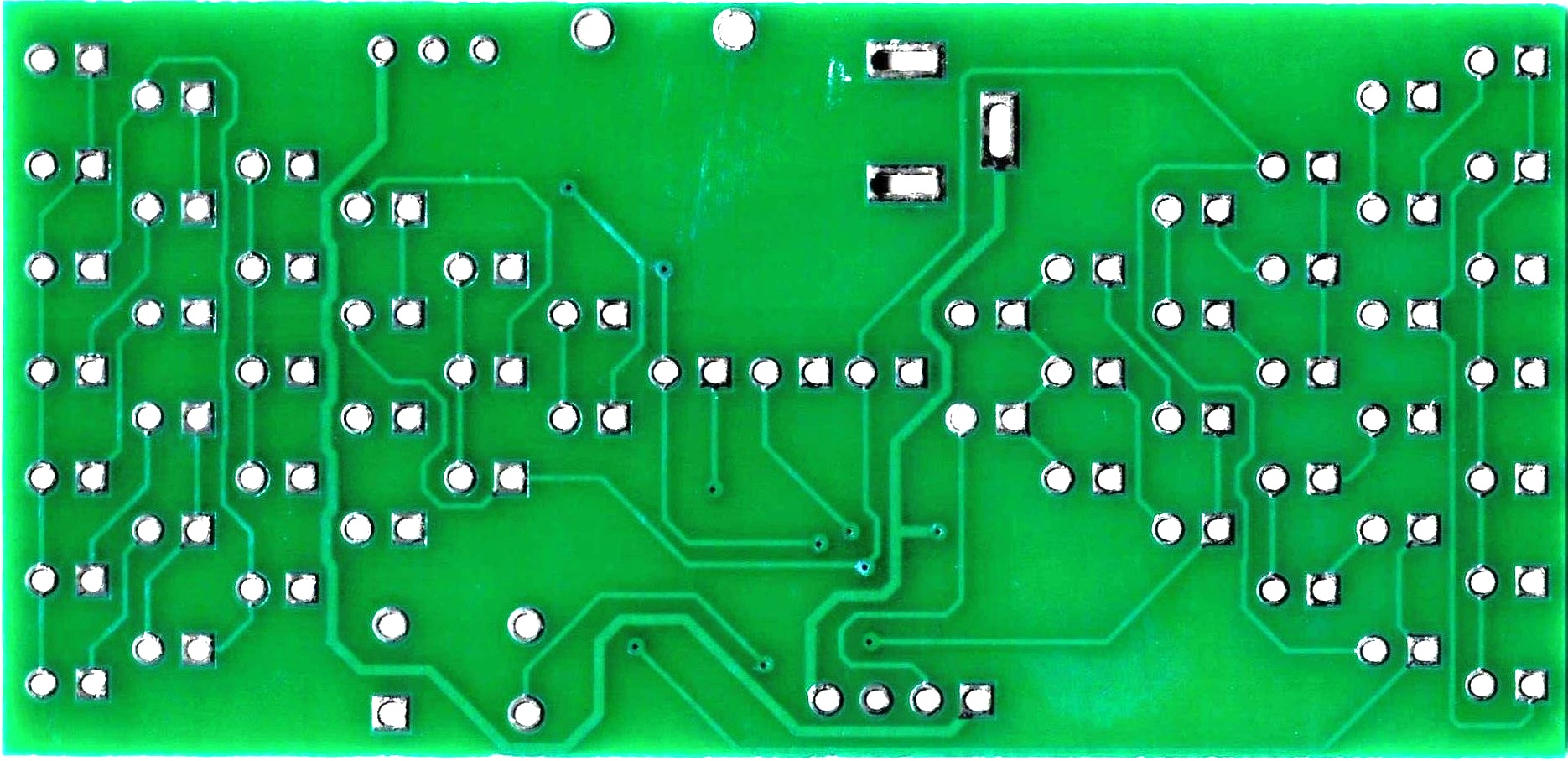

Schéma zapojení a deska hodin
Popis funkce
Stavebnice představuje modul přesýpacích hodin imitujících pomocí padesátisedmi LED diod sypoucí se písek přes hrdlo.
Popis zapojení
Zapojení díky použití obvodu STC15W201S (novější verze obvodu Intel 8051) je velice jednoduché, kdy výstupy U1 jsou propojeny přímo s LED diodami.
Popis sestavení

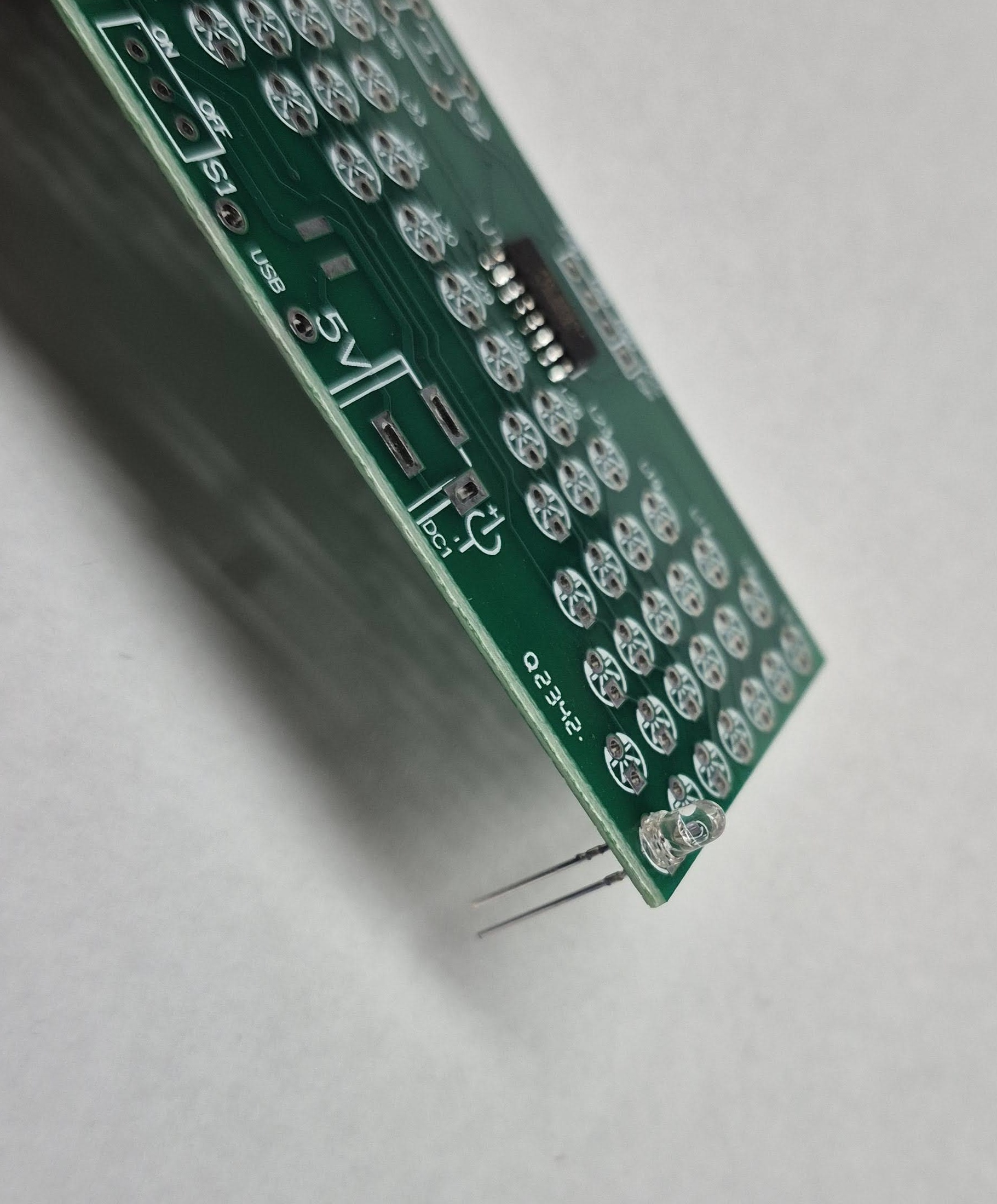

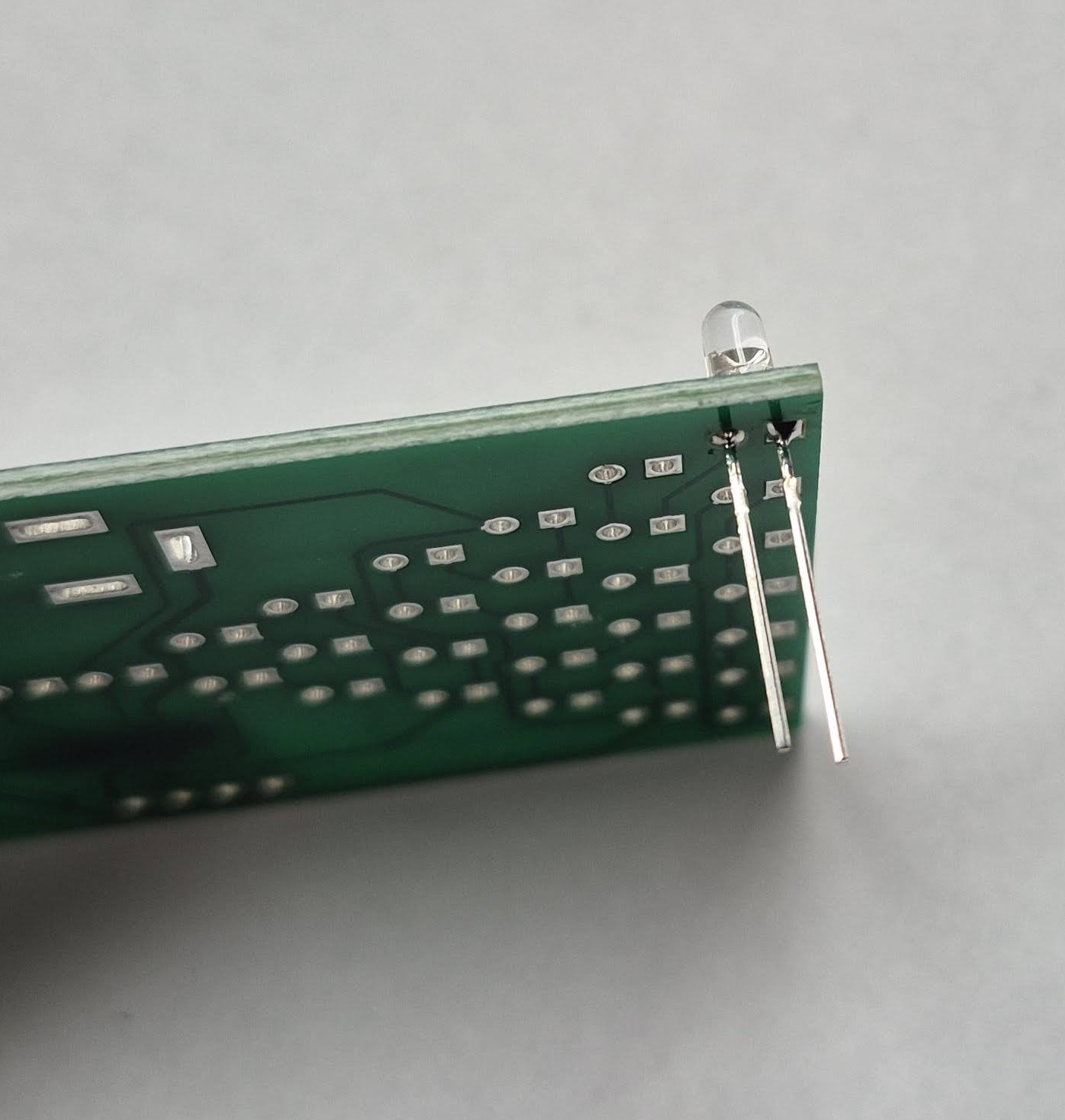

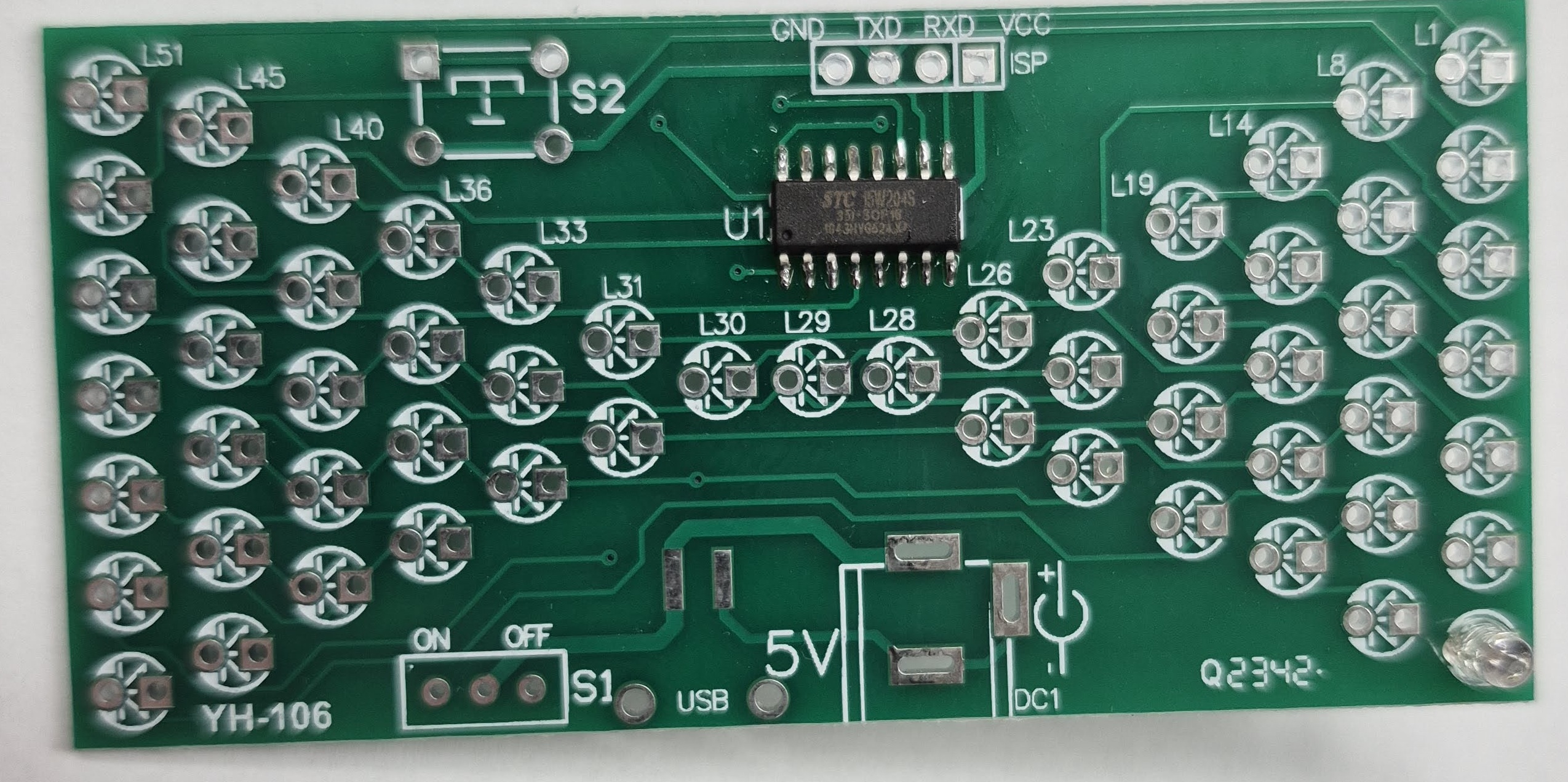

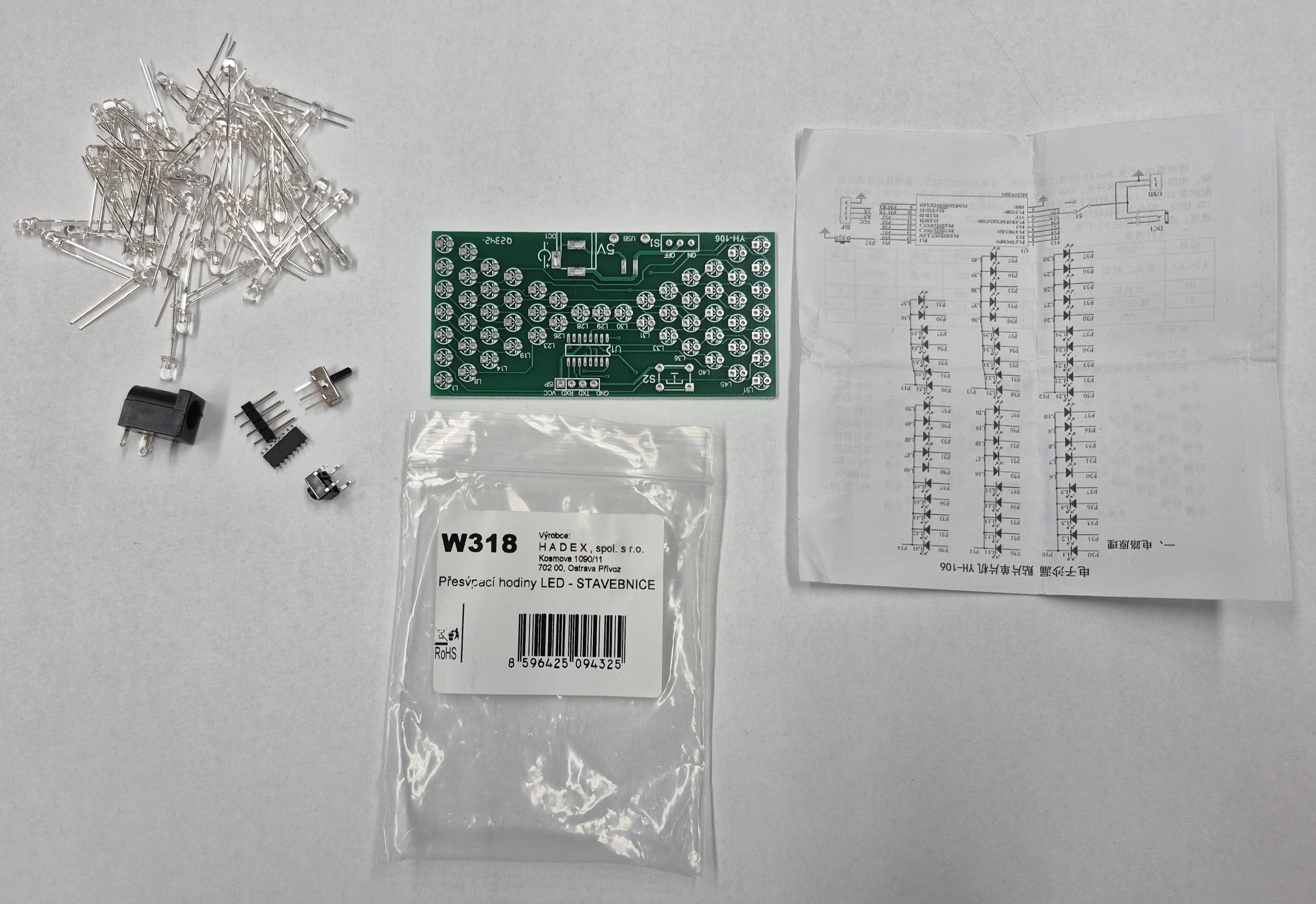

Součástky potřebné k sestavení zařízení jsou rozděleny do tří skupin: 1. LED diody - 57ks. 2. STC15W201S. 3. Přepínač, mikrospínač, napájecí konektor, jumper lišta. POZOR! Integrovaný obvod je citlivý na elektrostatický náboj.
Uvedení do provozu

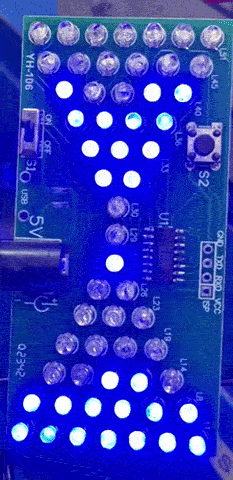

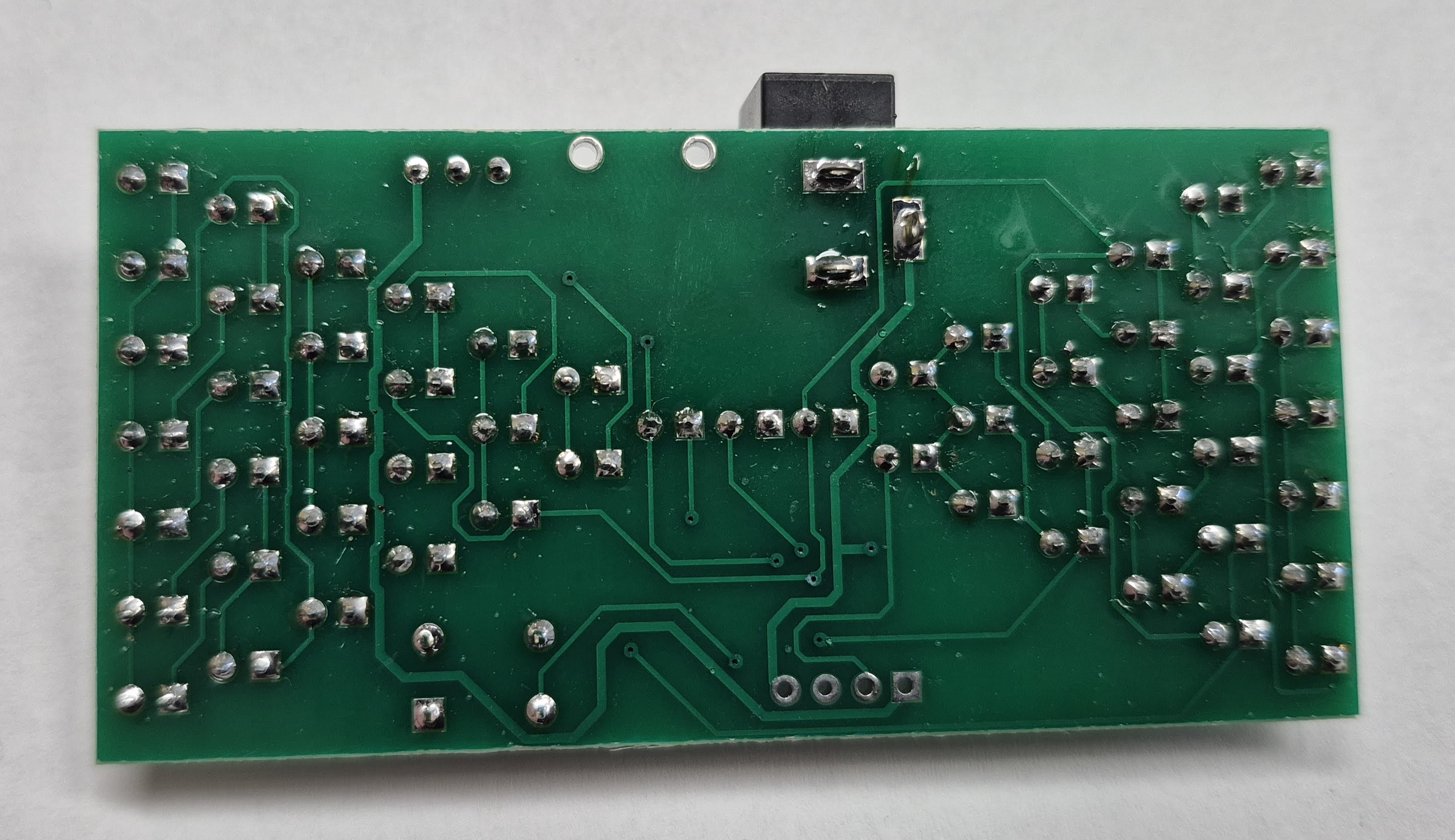

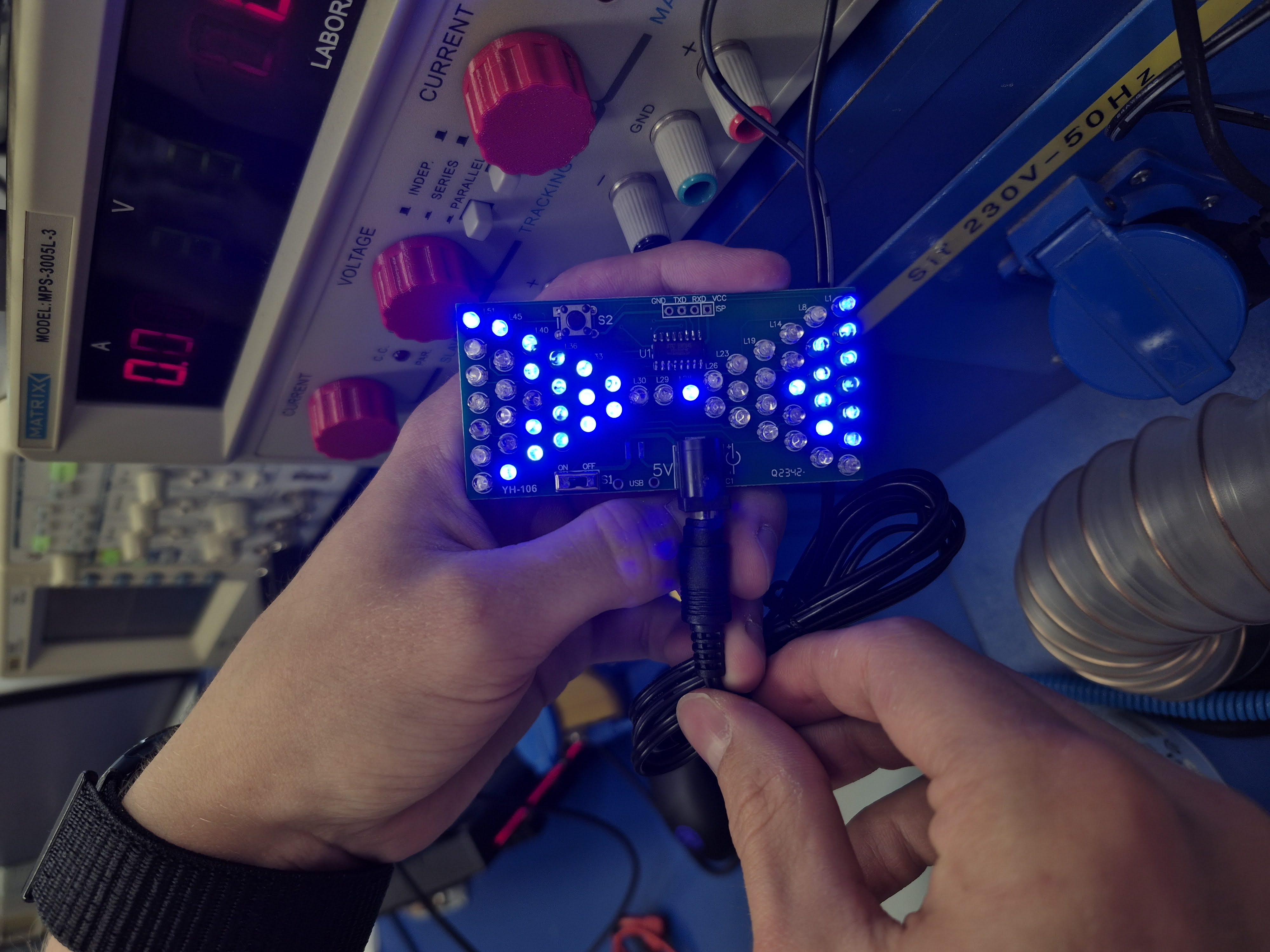

K uvedení do provozu je potřebný zdroj 5V a univerzální měřící přístroj. 1. Zkontrolujeme správnost zapájení všech součástí. Je-li vše v pořádku, očistíme desku od zbytků pájení, např. lihem nebo lihobenzinem. 2. Připojíte napájecí napětí, přepínač S1 dáme do polohy ON. Rozsvítí se diody ve vrchní polovině plošného spoje a postupně začnou sestupovast do poloviny dolní. Rychlost přesýpání je 1 minuta. Zařízení by mělo ze zdroje odebírat cca 30mA. Každým zmáčknutím mikrospínače S2 zkrátíme čas přesýpání o cca 5 sekund. Tím je zařízení připraveno k provozu.
Poznatek: Obvod nemá náklonoměr a nepozná natočení (nebo položení na bok). LED "písek" se odpočítává automaticky bez zásahu uživatele (tlačítkem lze interval pouze zkracovat).

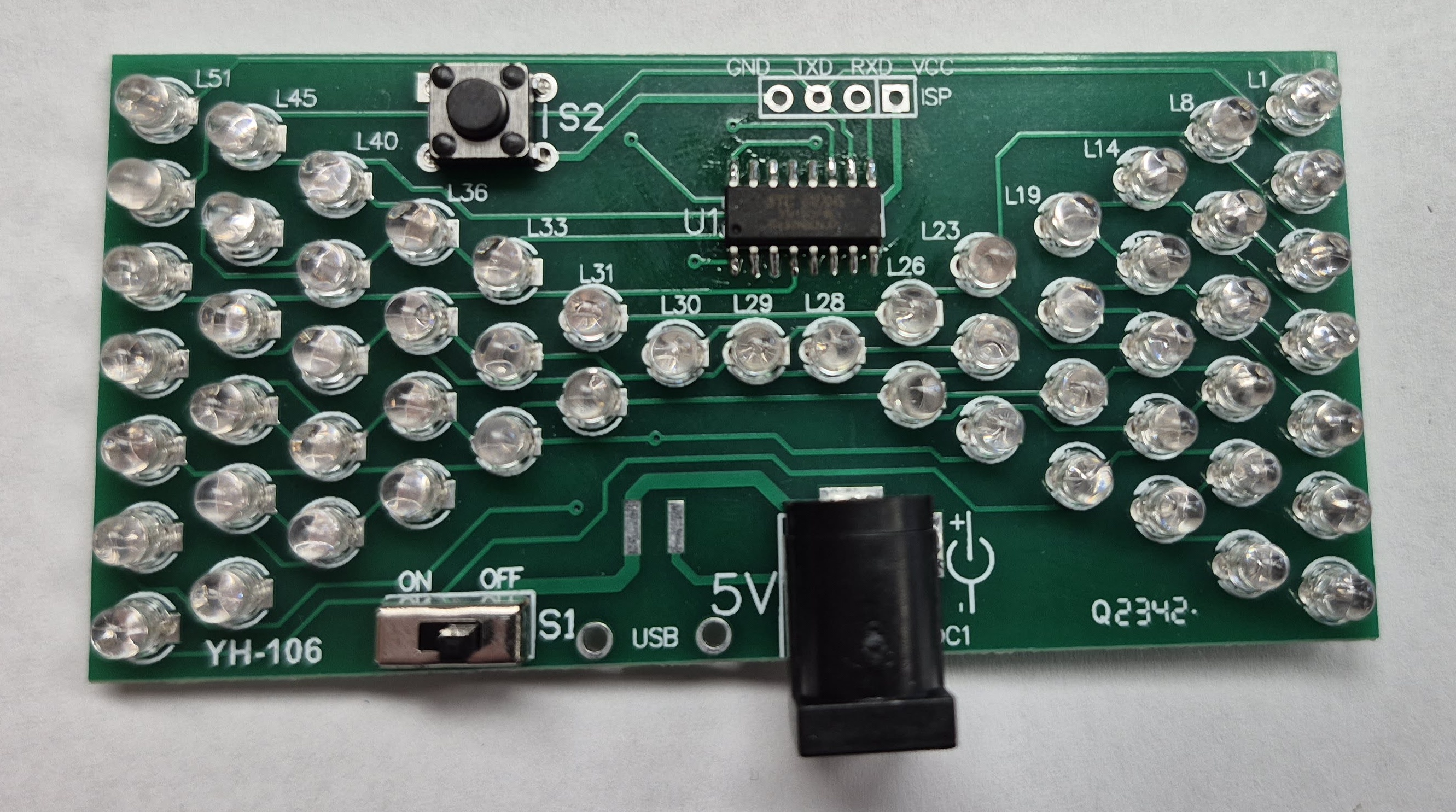

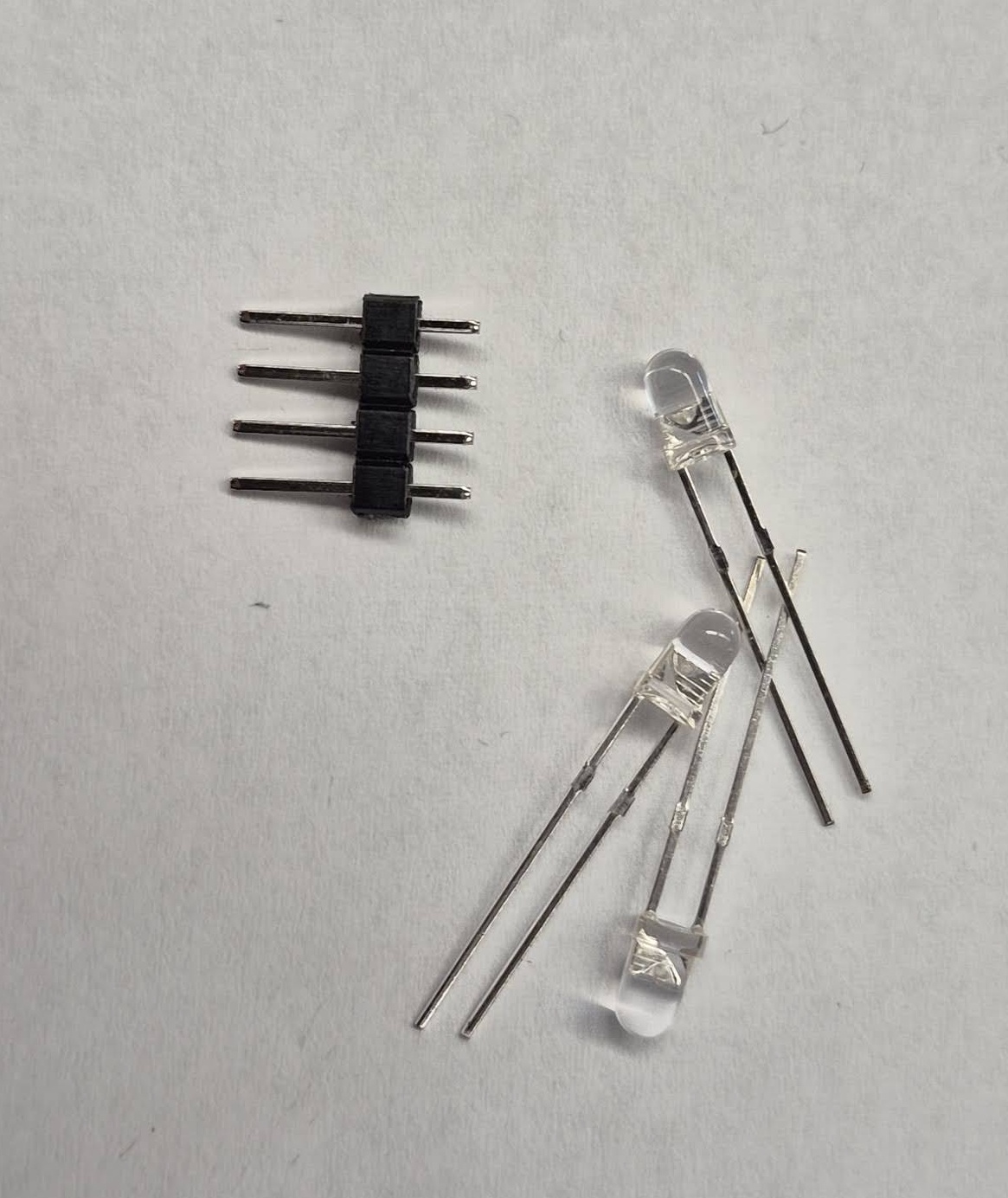

Pár diod zbylo. Header jsem neosazoval (nebyl potřeba).
