Nejsem autorem této konstrukce, zde je uveden pouze detailnější stavební postup pro sestavení (oproti postupu Laska Kit).

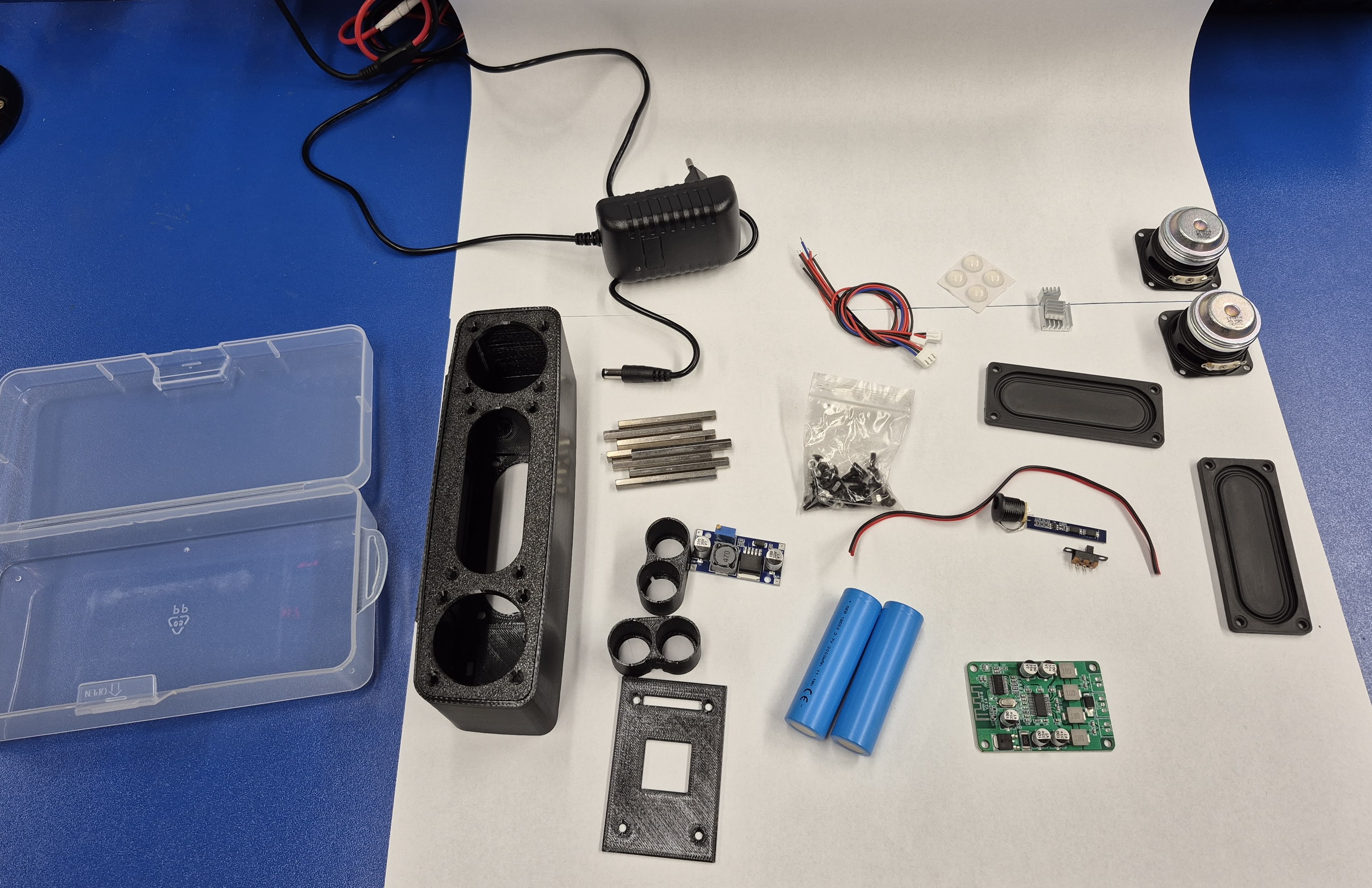

Stavebnice po rozbalení obsahuje tyto komponenty

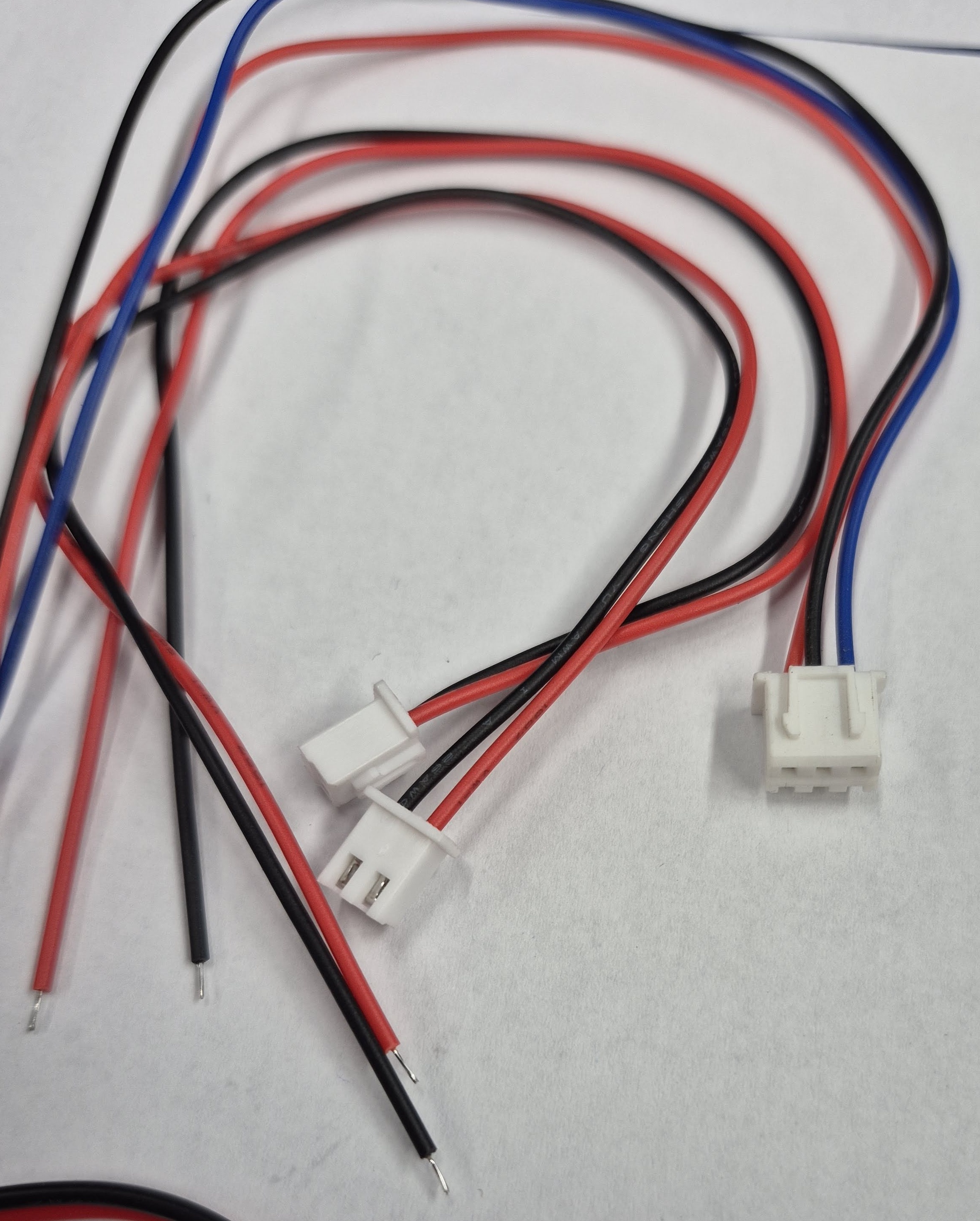

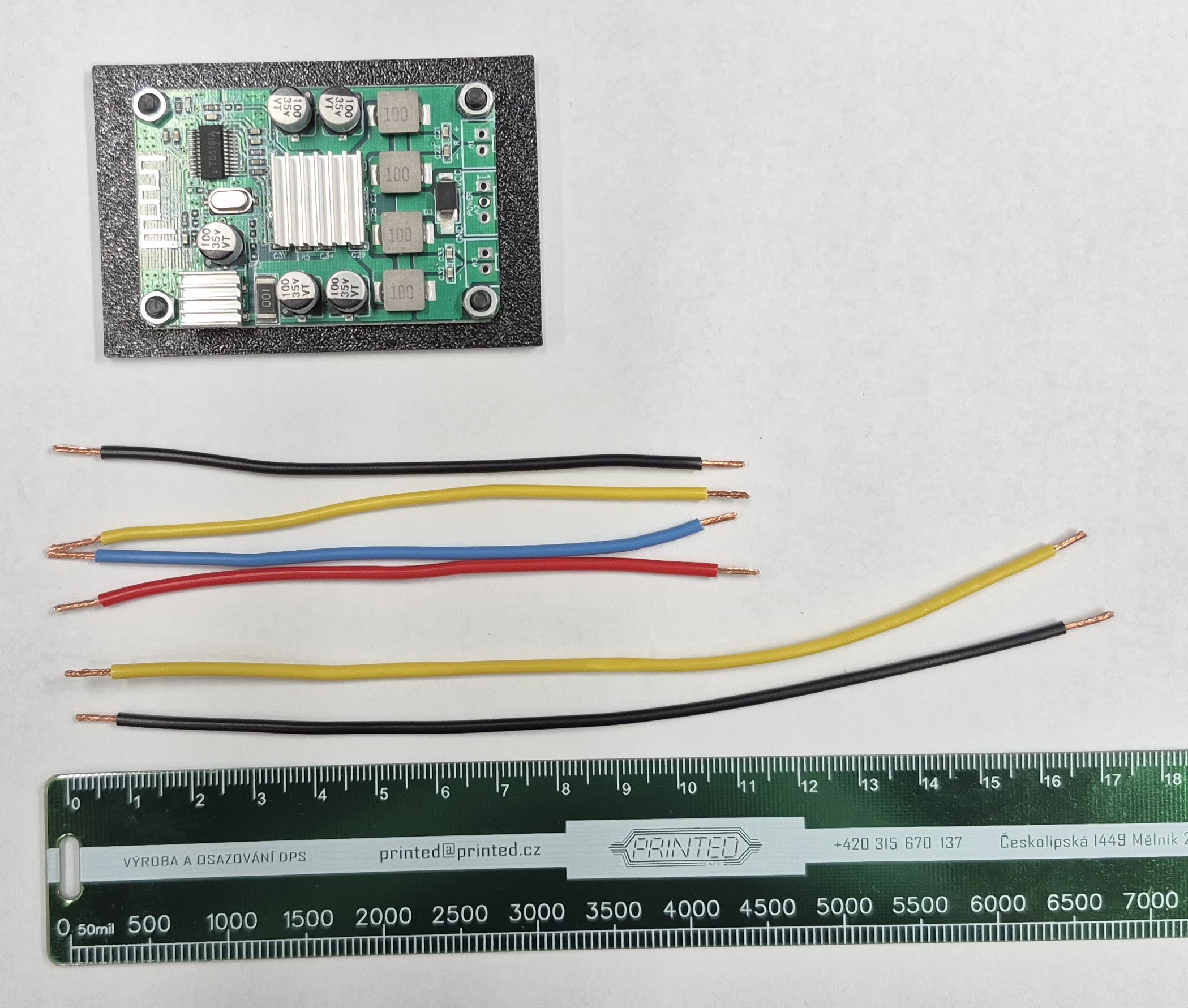

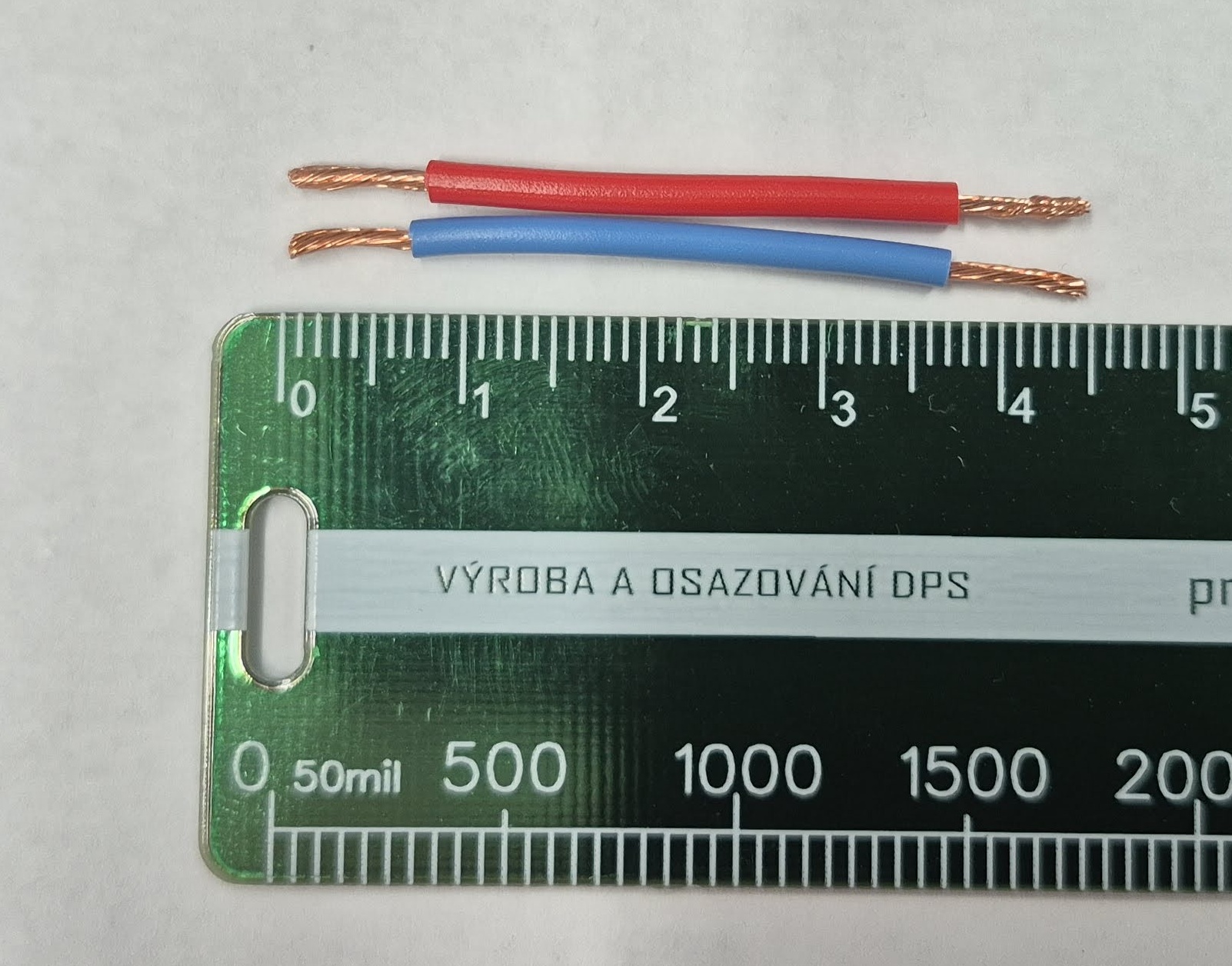

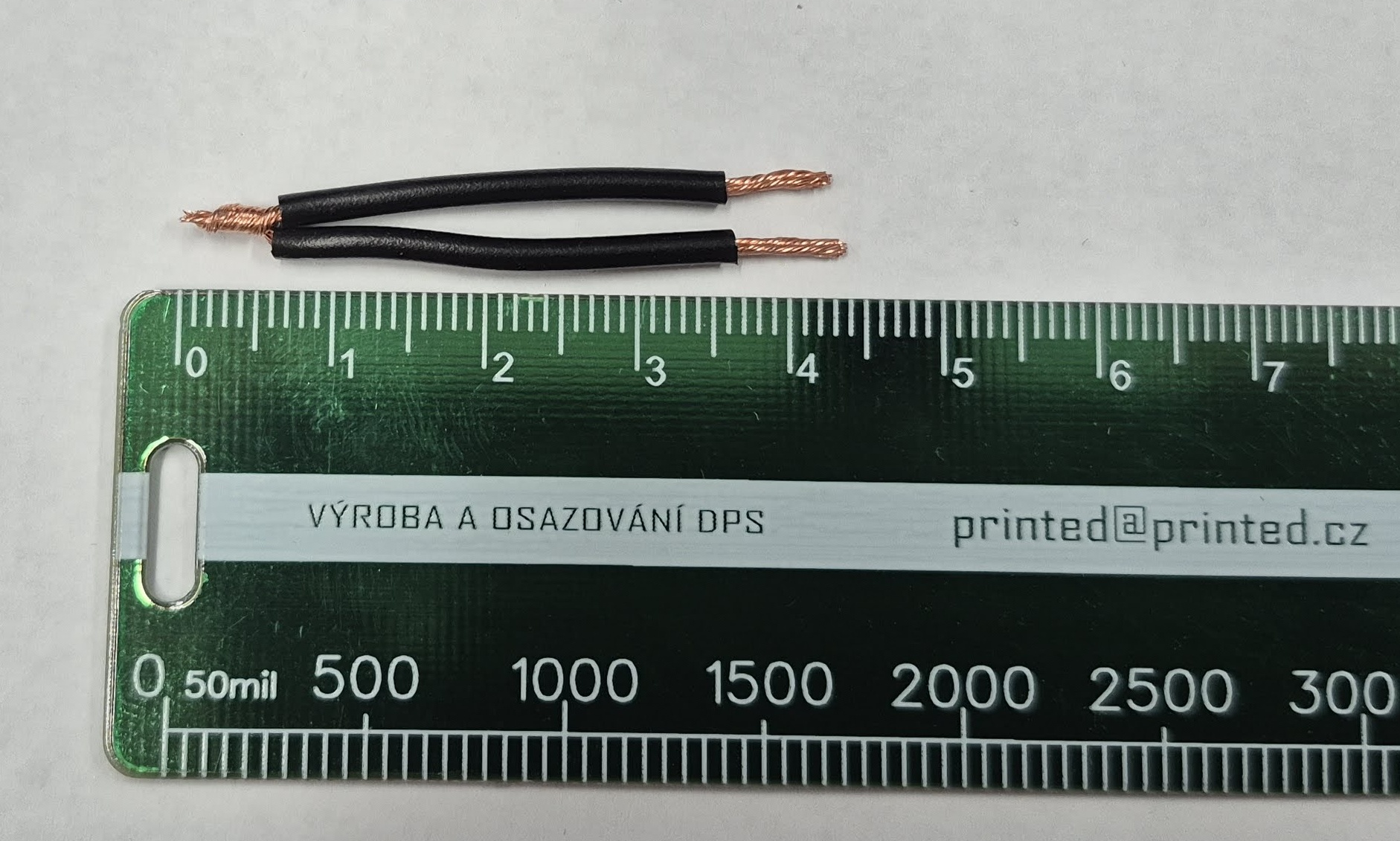

Kablíky pro připojení NEPOUŽIJEME! A) zesilovač dorazil bez konektorů a není je kam zapojit. B) průřez vodičů je opravdu nicotný.
Do 3D vytištěného dílu vložíme 4 sloupky a pasivní membránu. Sloupky utáhneme pomocí 4ks šroubků (imbus).

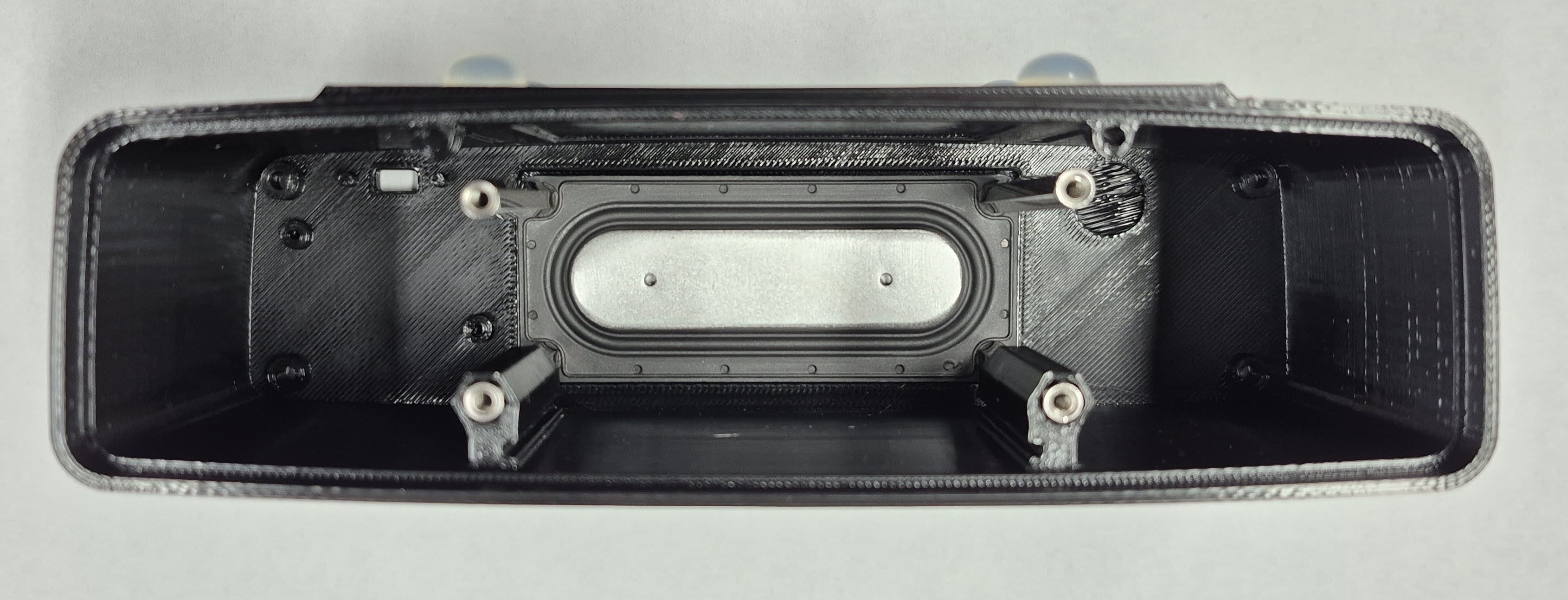

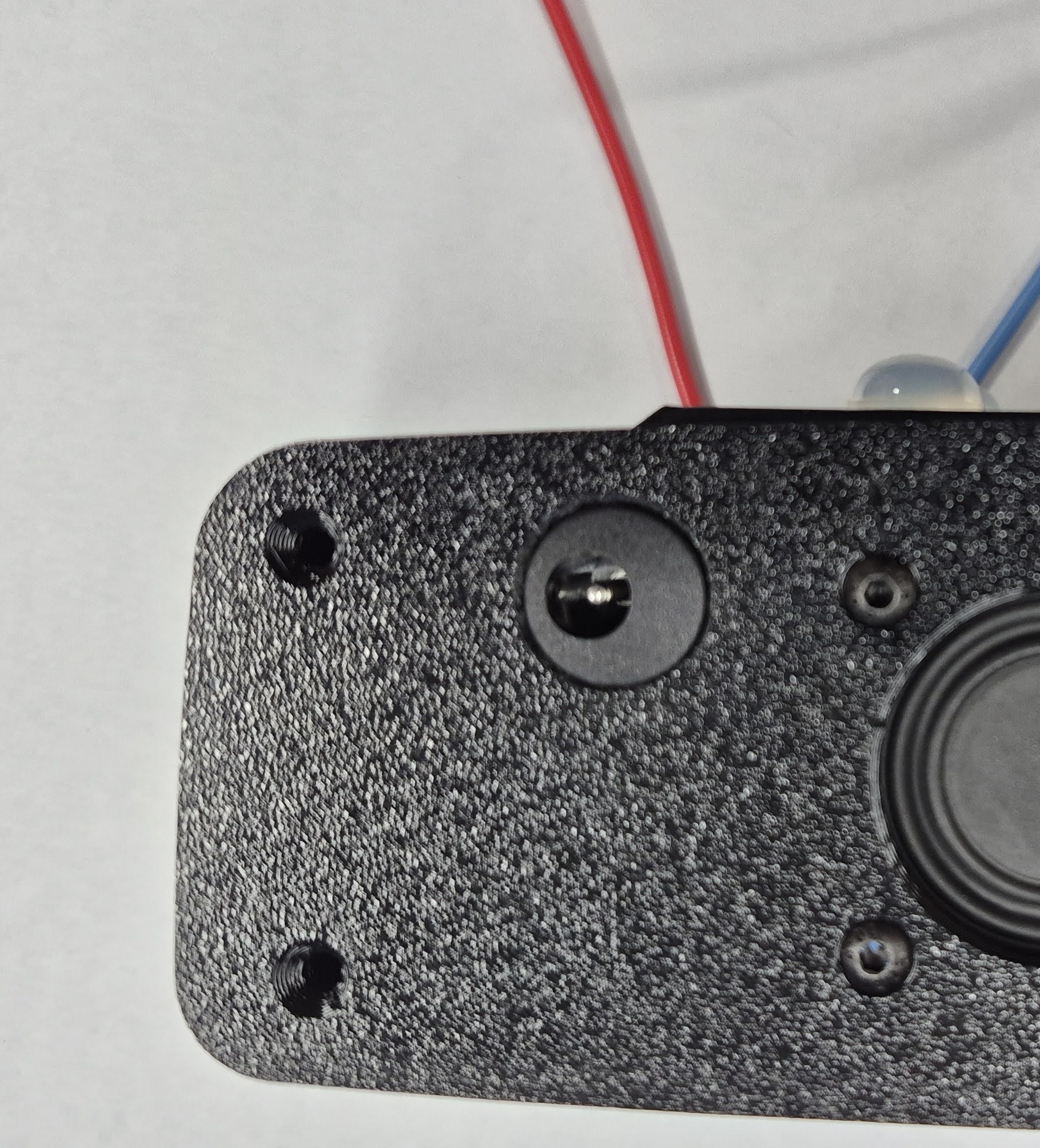

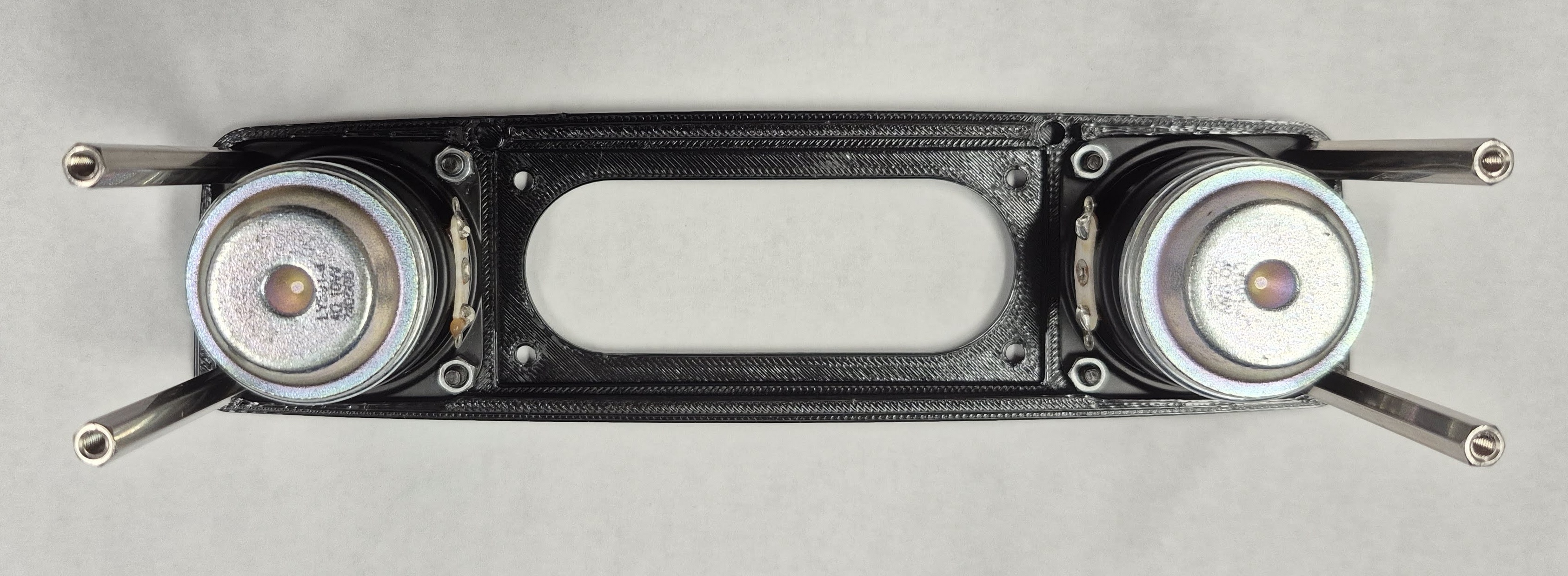

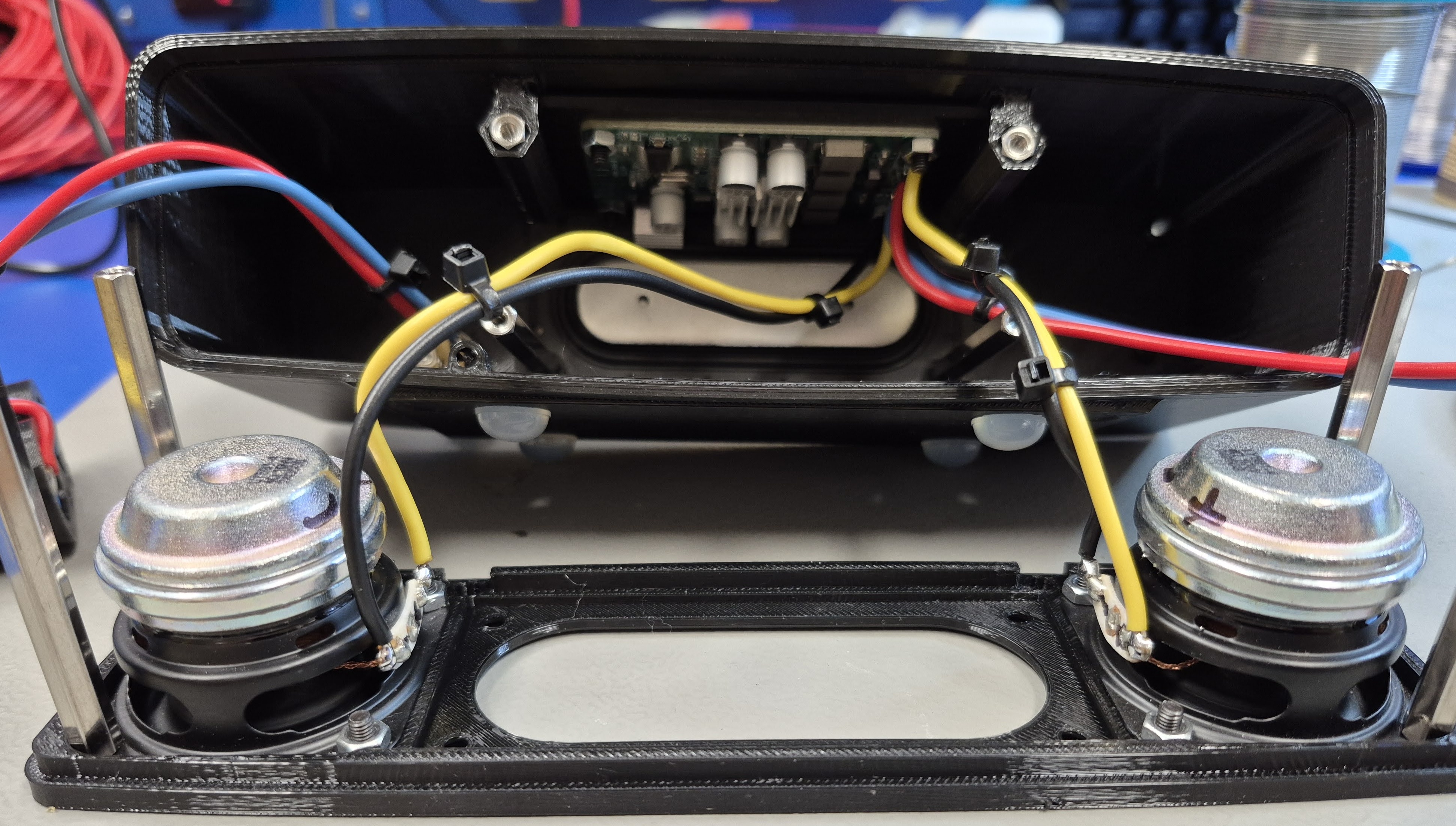

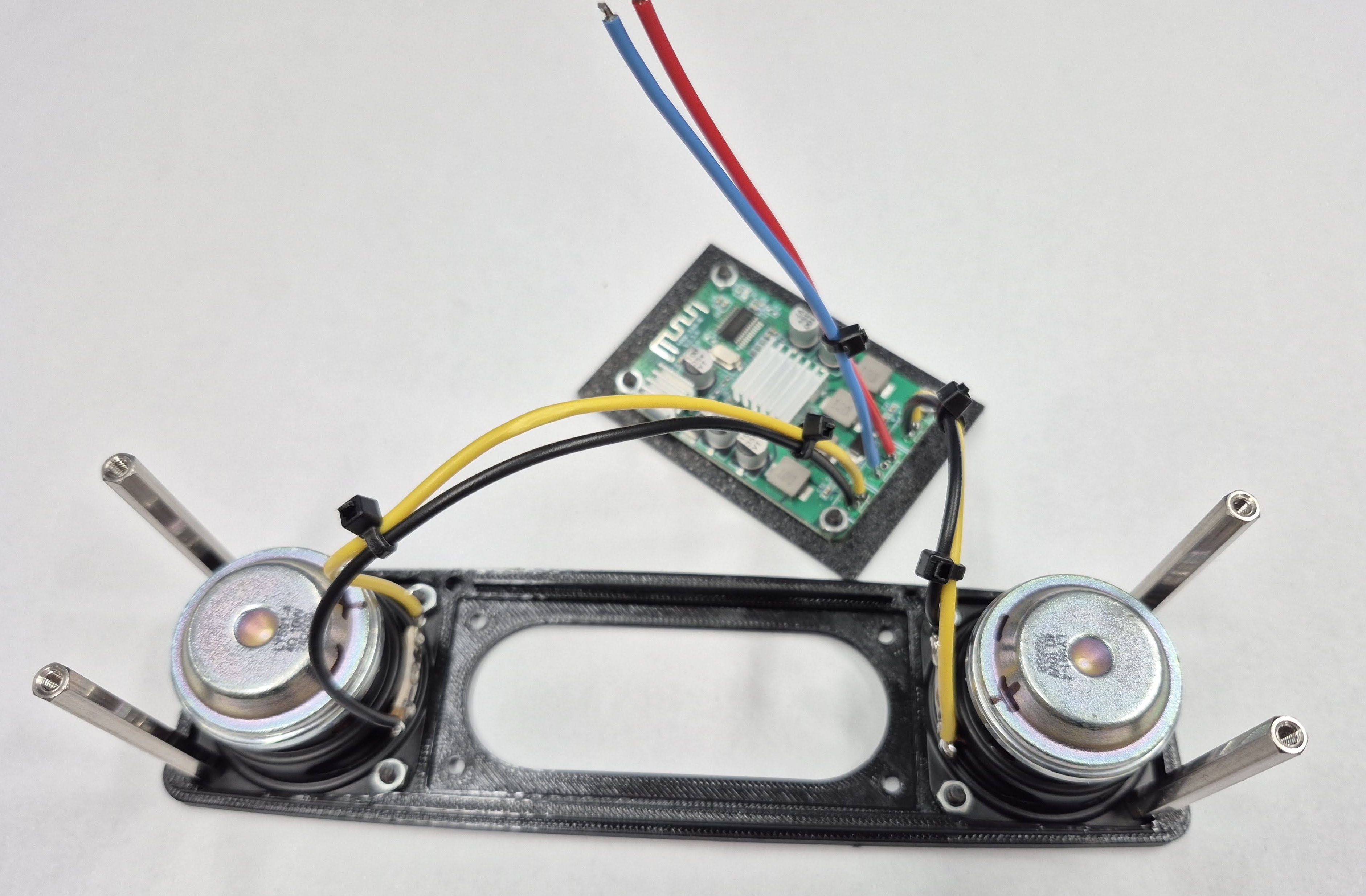

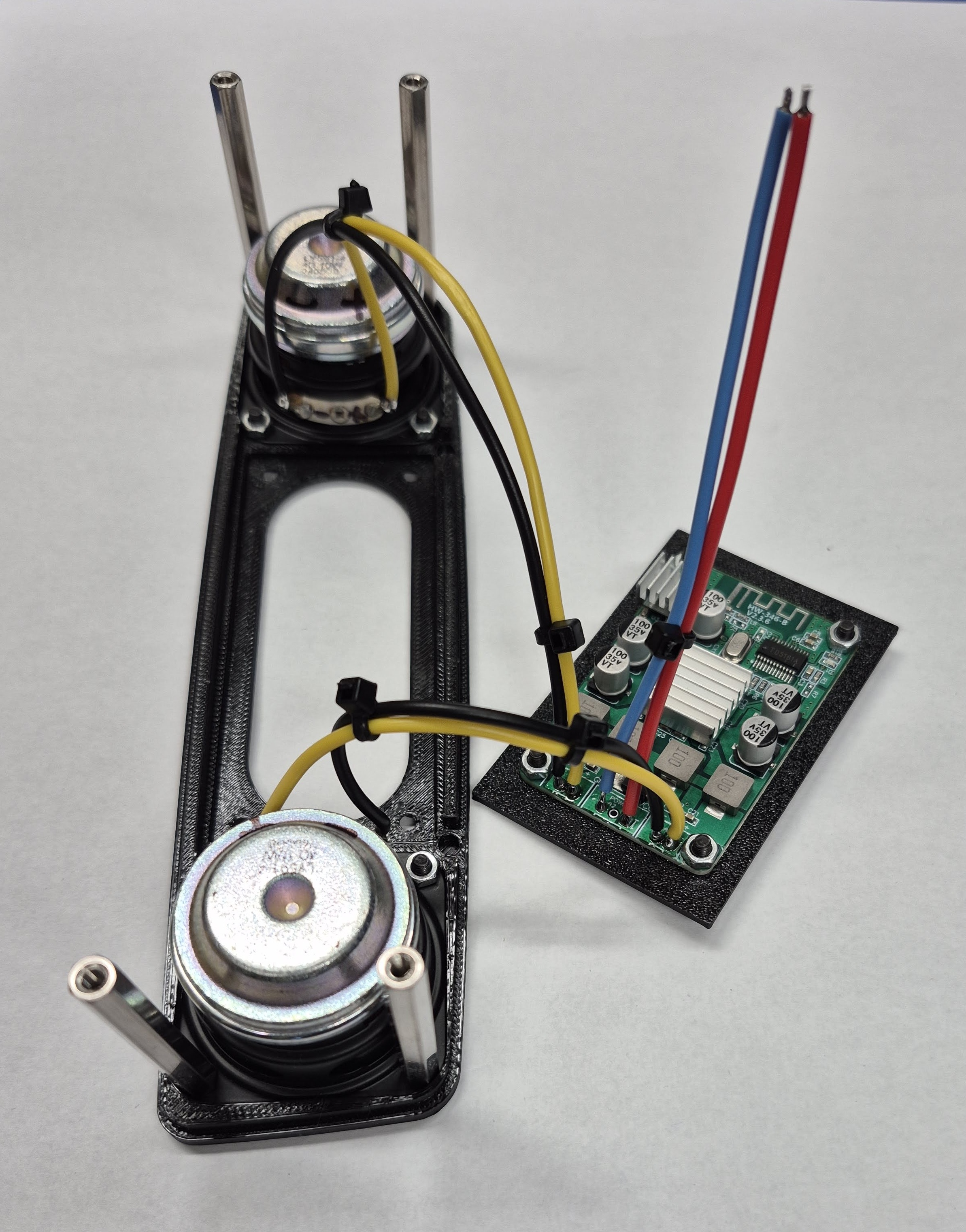

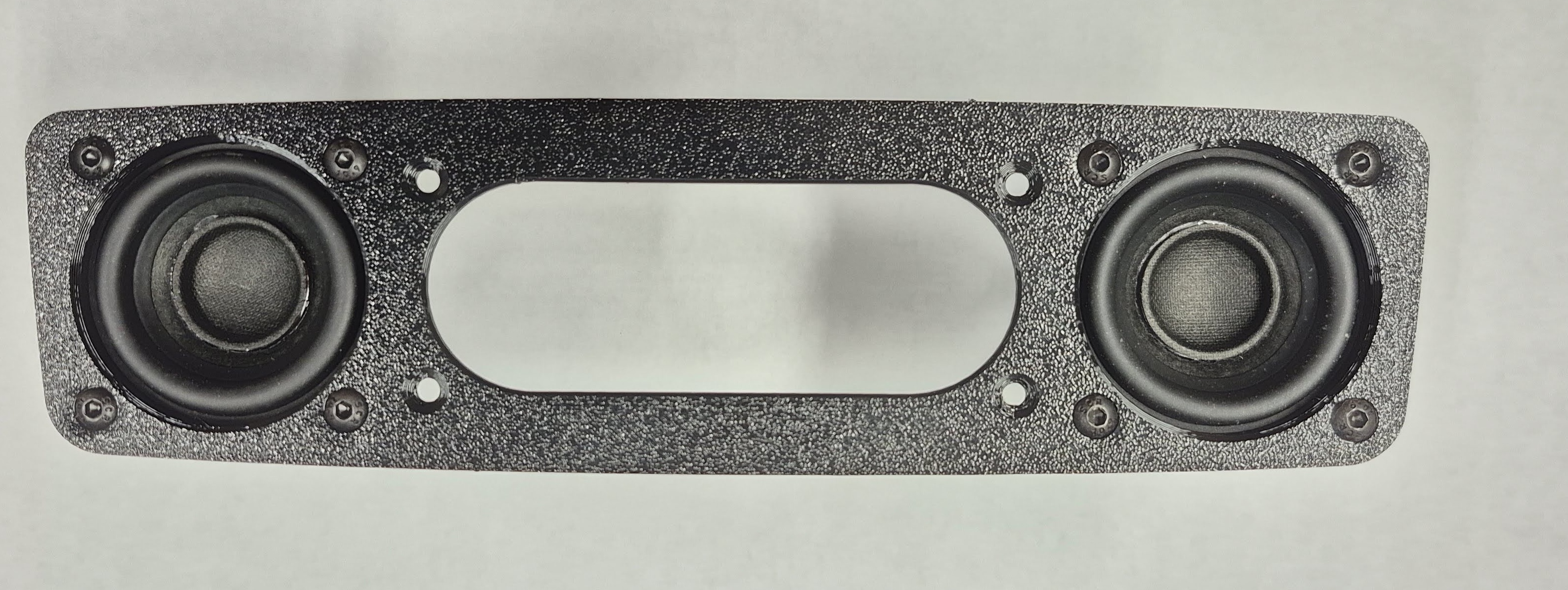

Do předního víka (3D vytištěný díl) si namontujeme reproduktory a sloupky jako na obrázku.

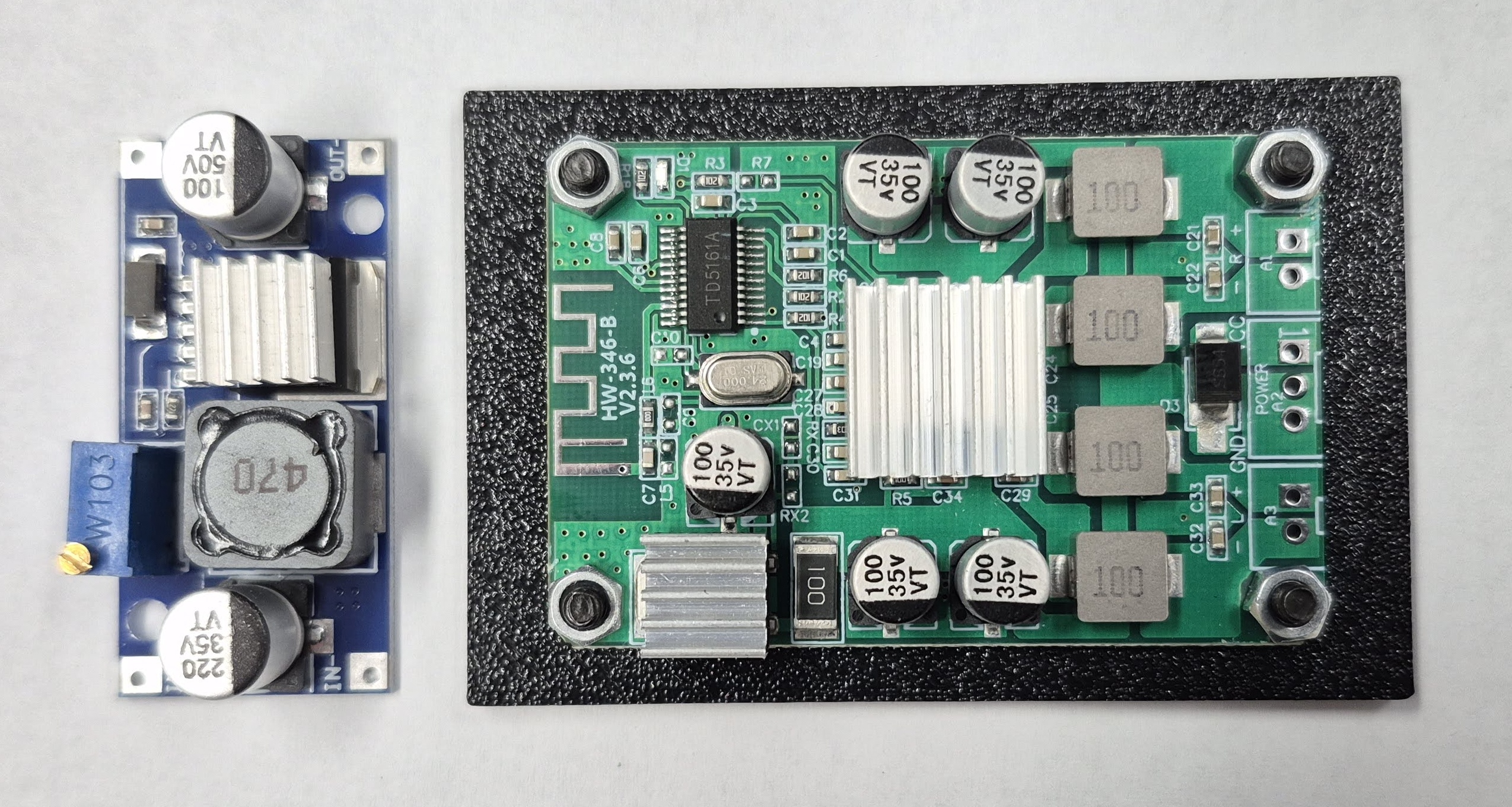

Připravíme si měnič napětí (nalepíme chladič) a NF zesilovač (namontujeme ho na 3D díl a nalepíme chladiče).
Nyní se zaměříme na připojení článků (2ks článek 3,7V). Pozor na polaritu + a - článků!

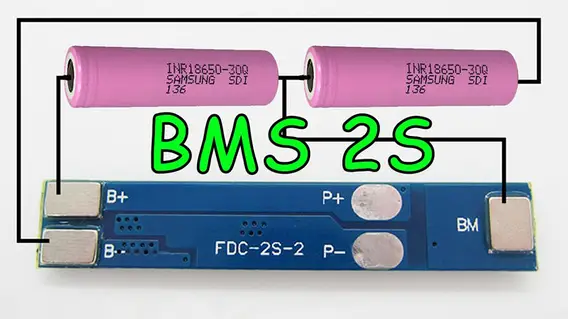

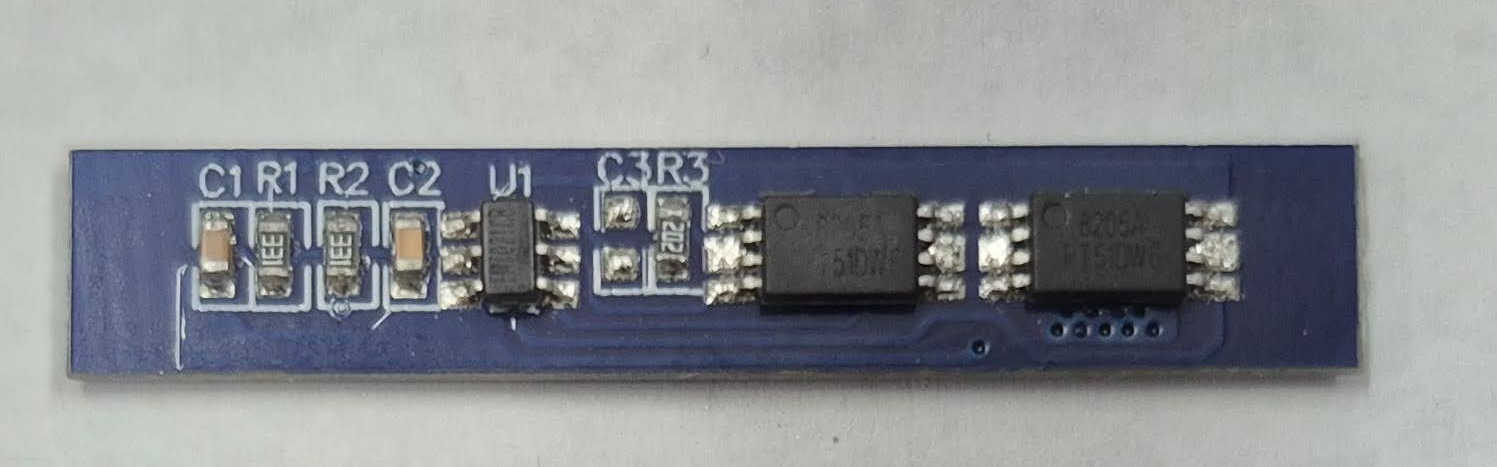

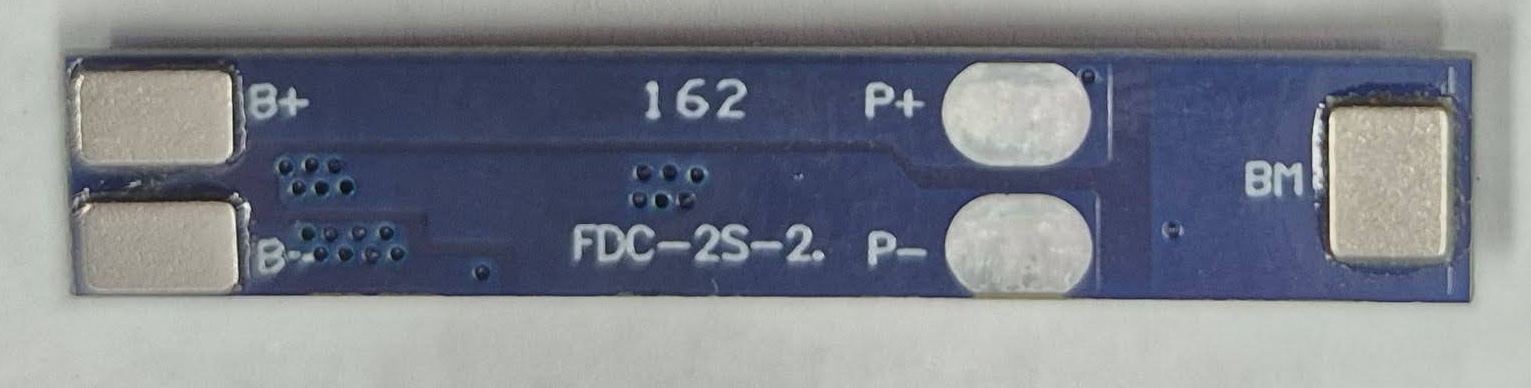

Pro hlídání nabíjení a vybíjeni je ve stavebnici destička spoje BMS-2S.

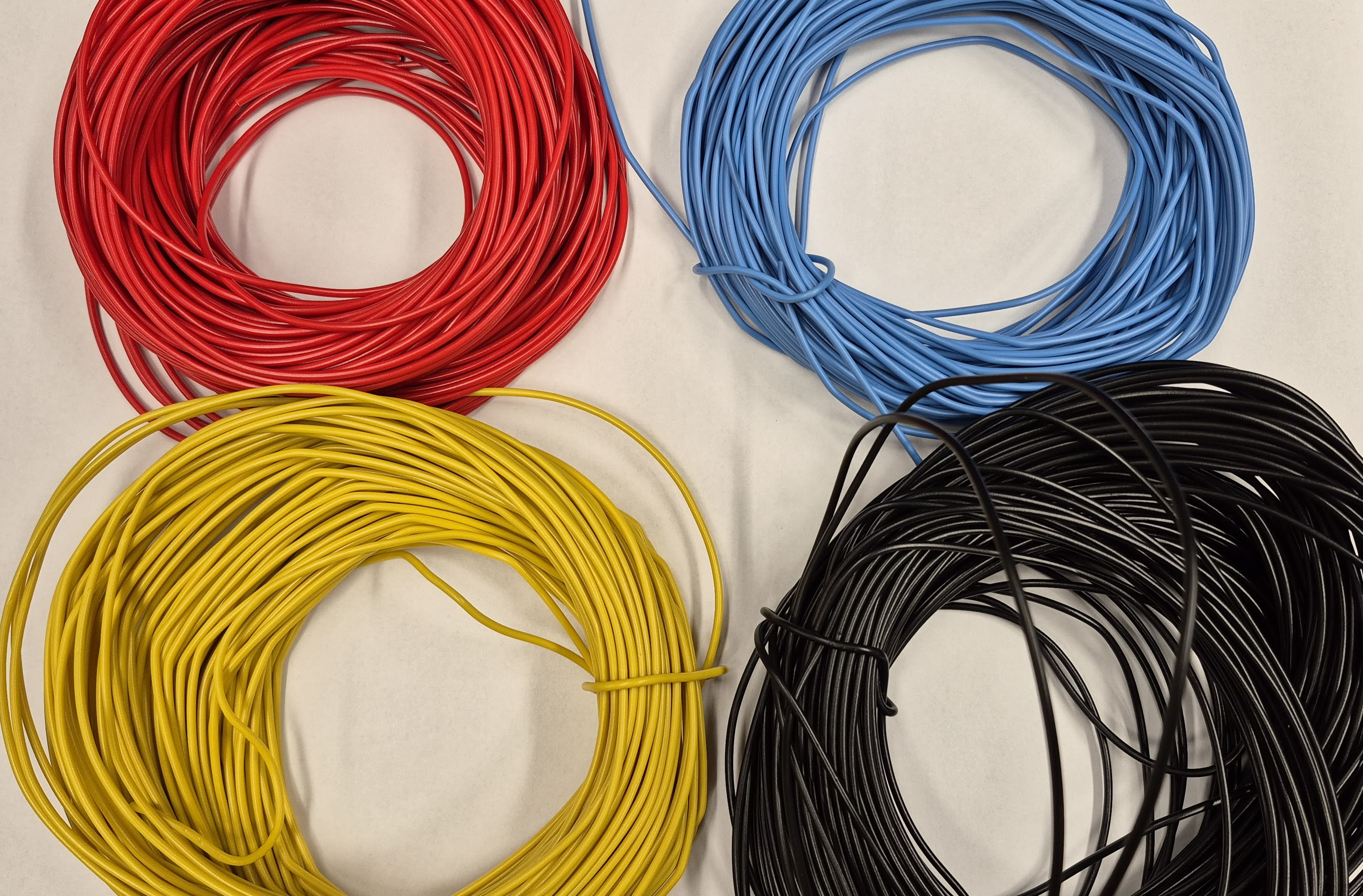

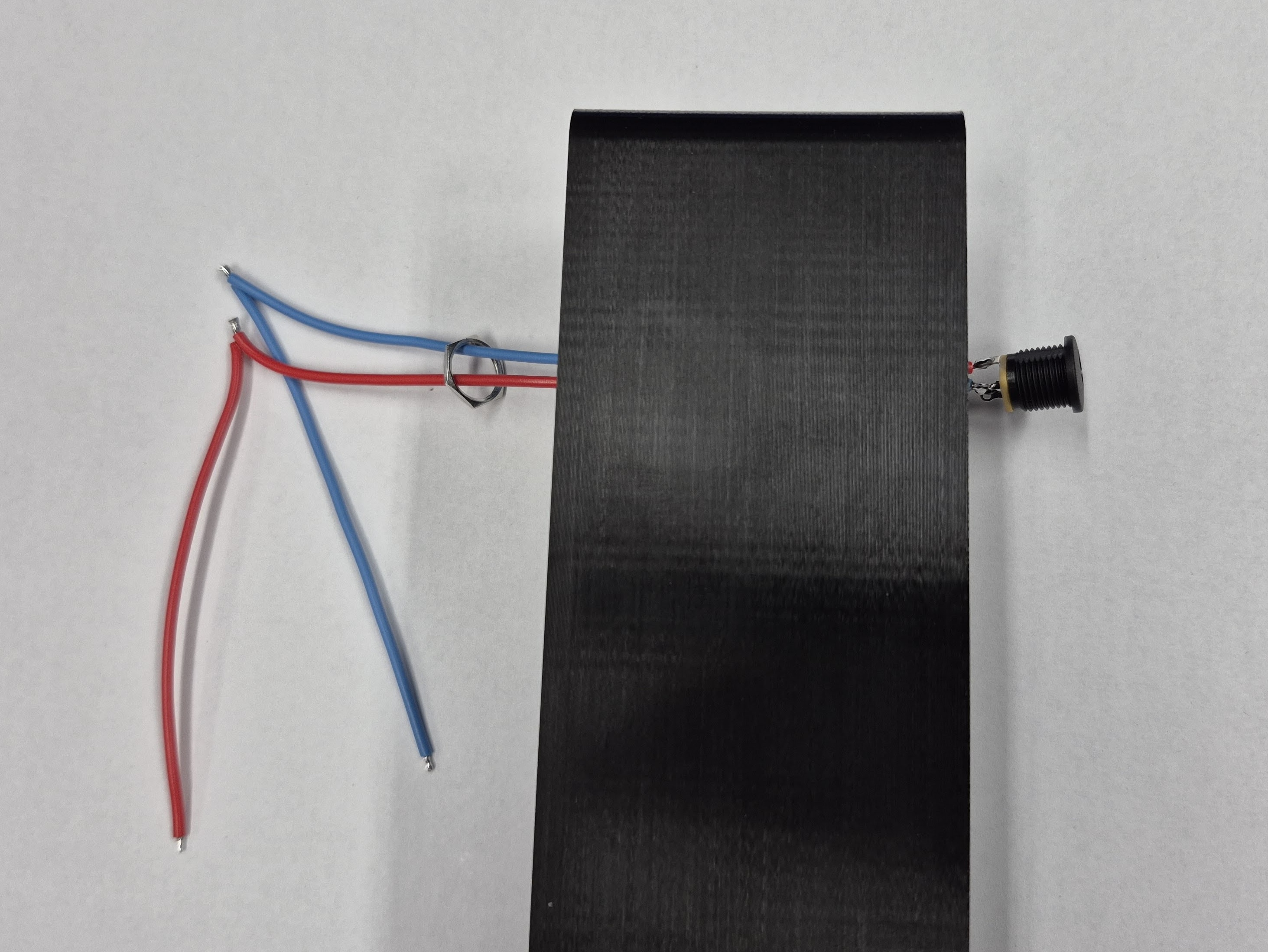

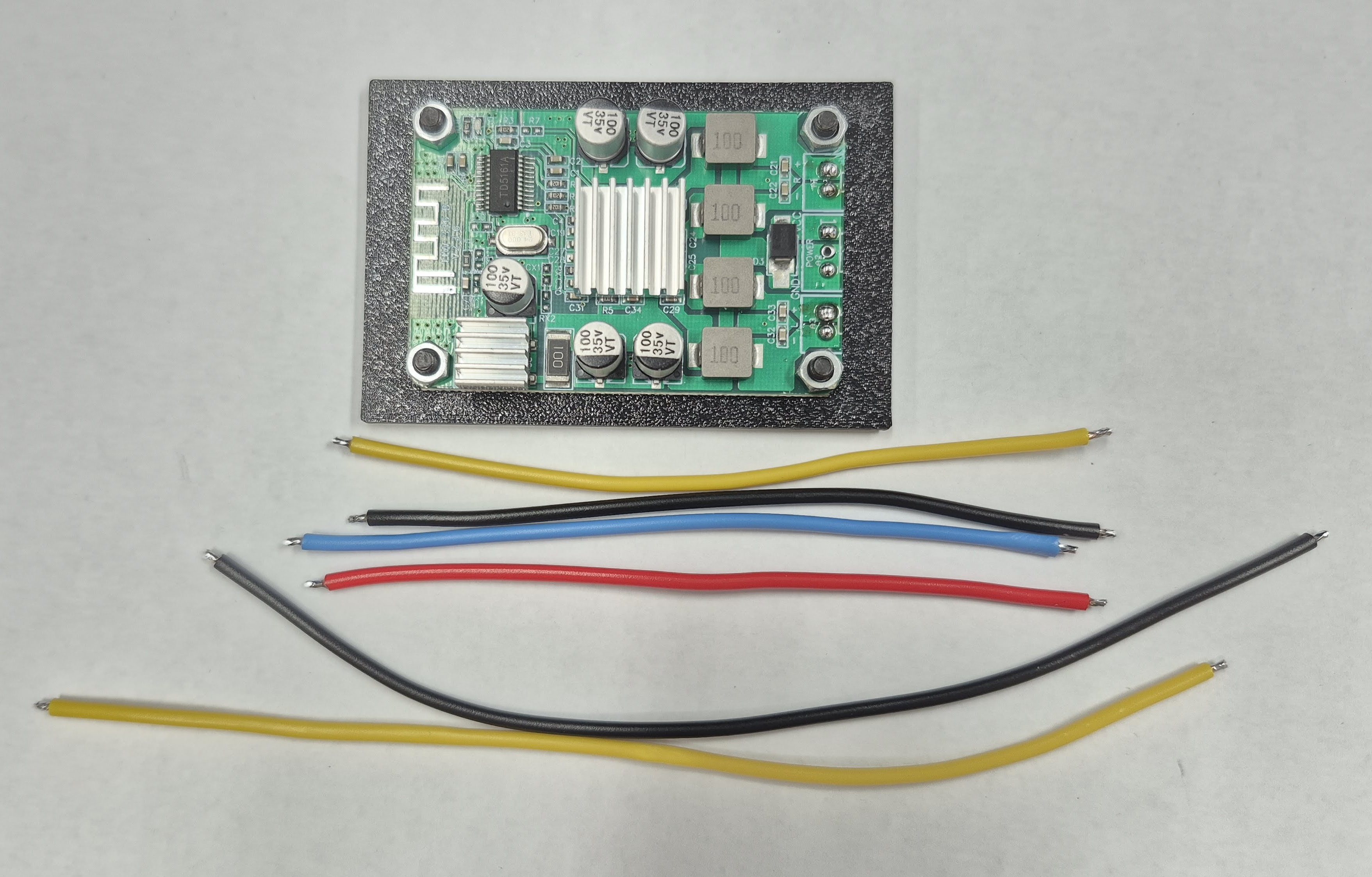

Místo přibalených vodičů použijeme vodiče s větším průřezem. Všechny vodiče nejprve pocínujeme a teprve potom je připojujeme!

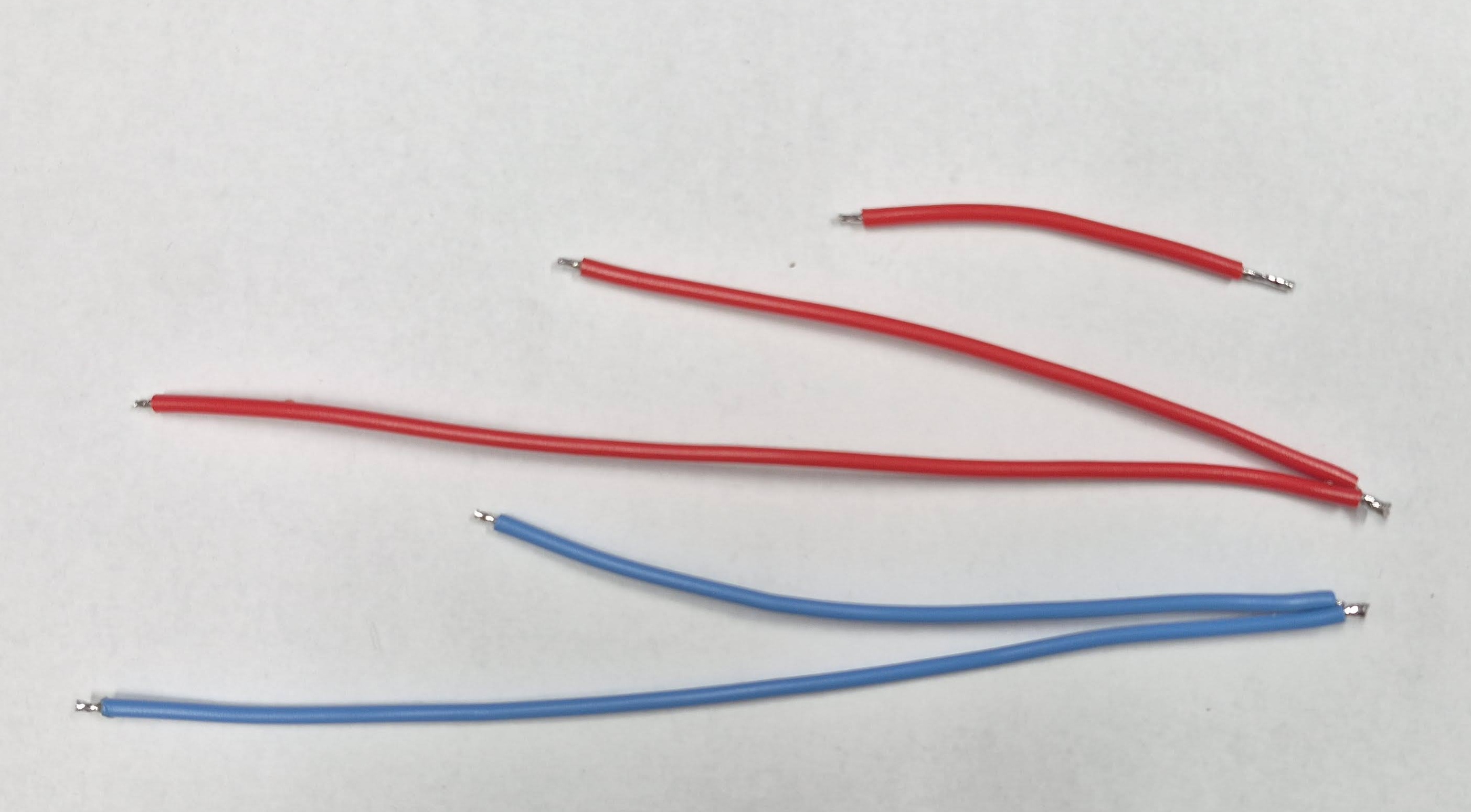

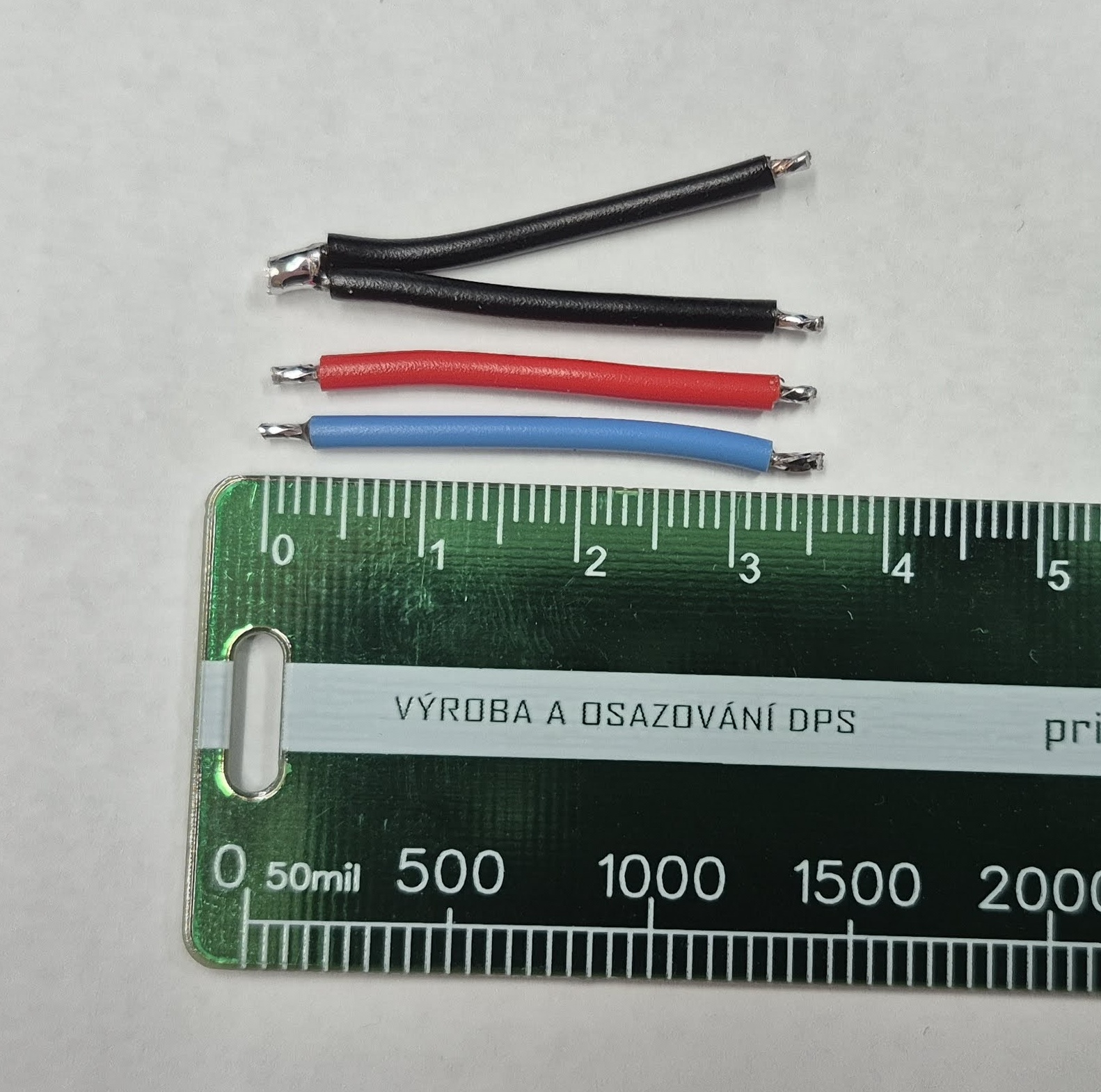

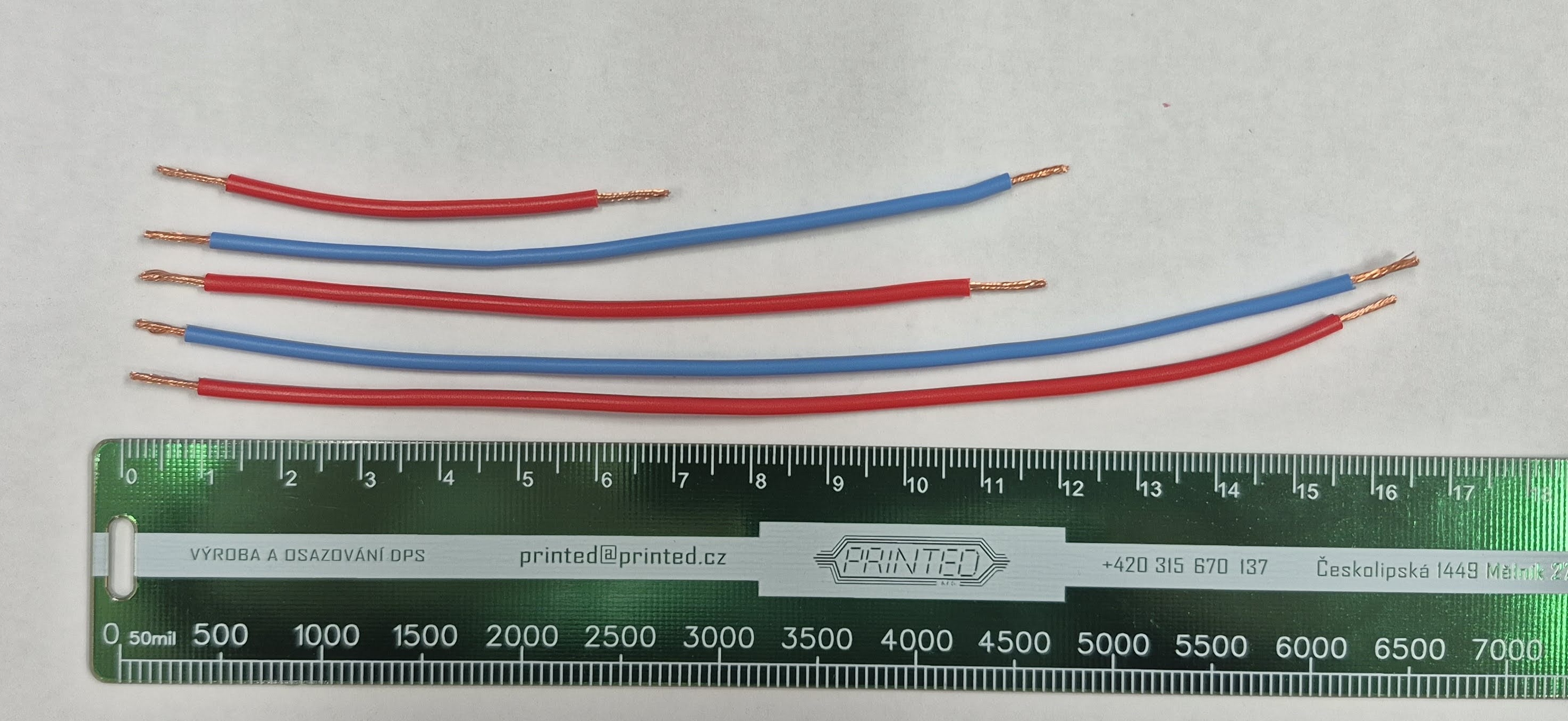

Připravíme si délku vodičů, pocínujeme je a zastřihneme

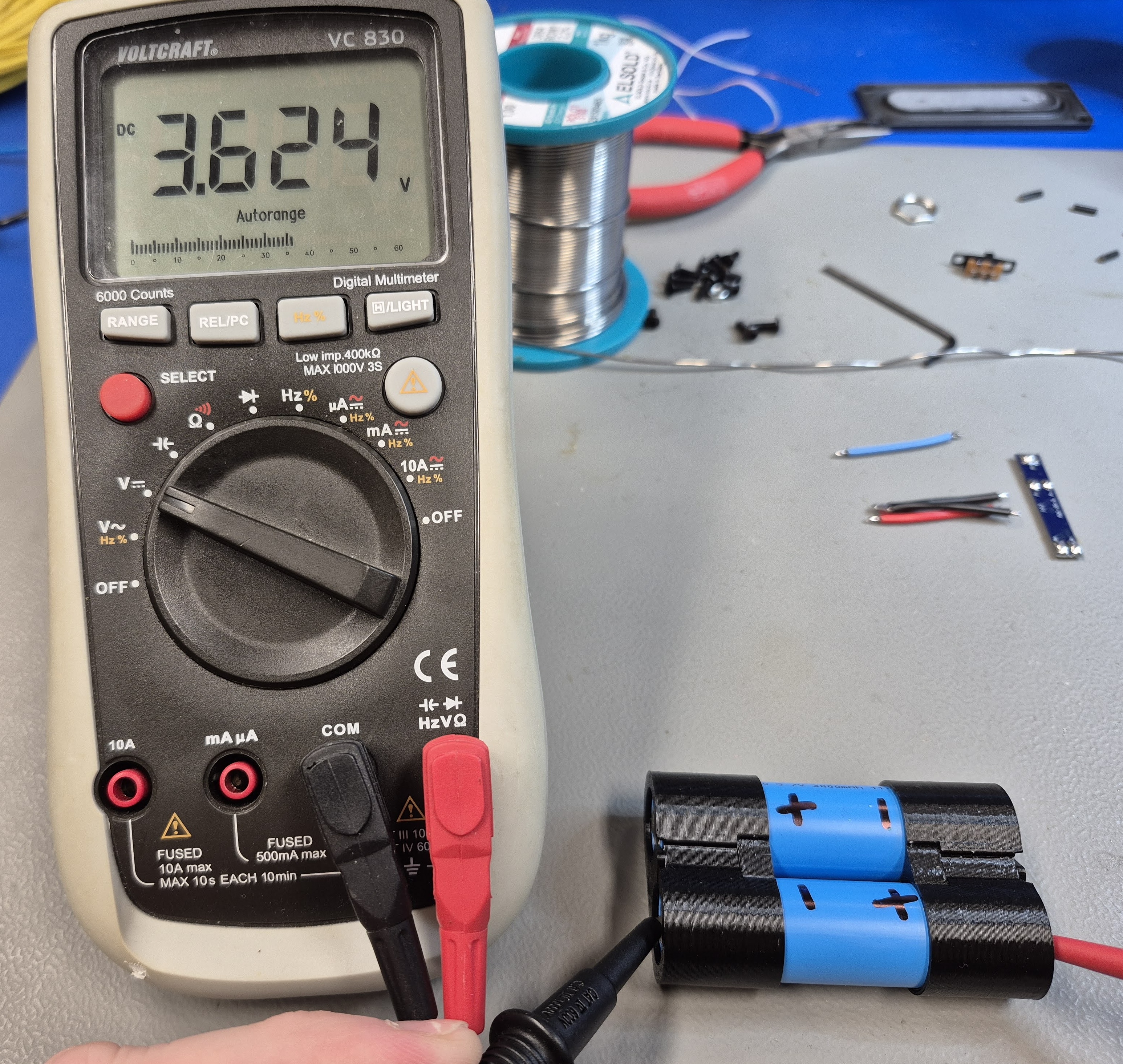

Překontrolujeme napětí a polaritu článků v držáku.

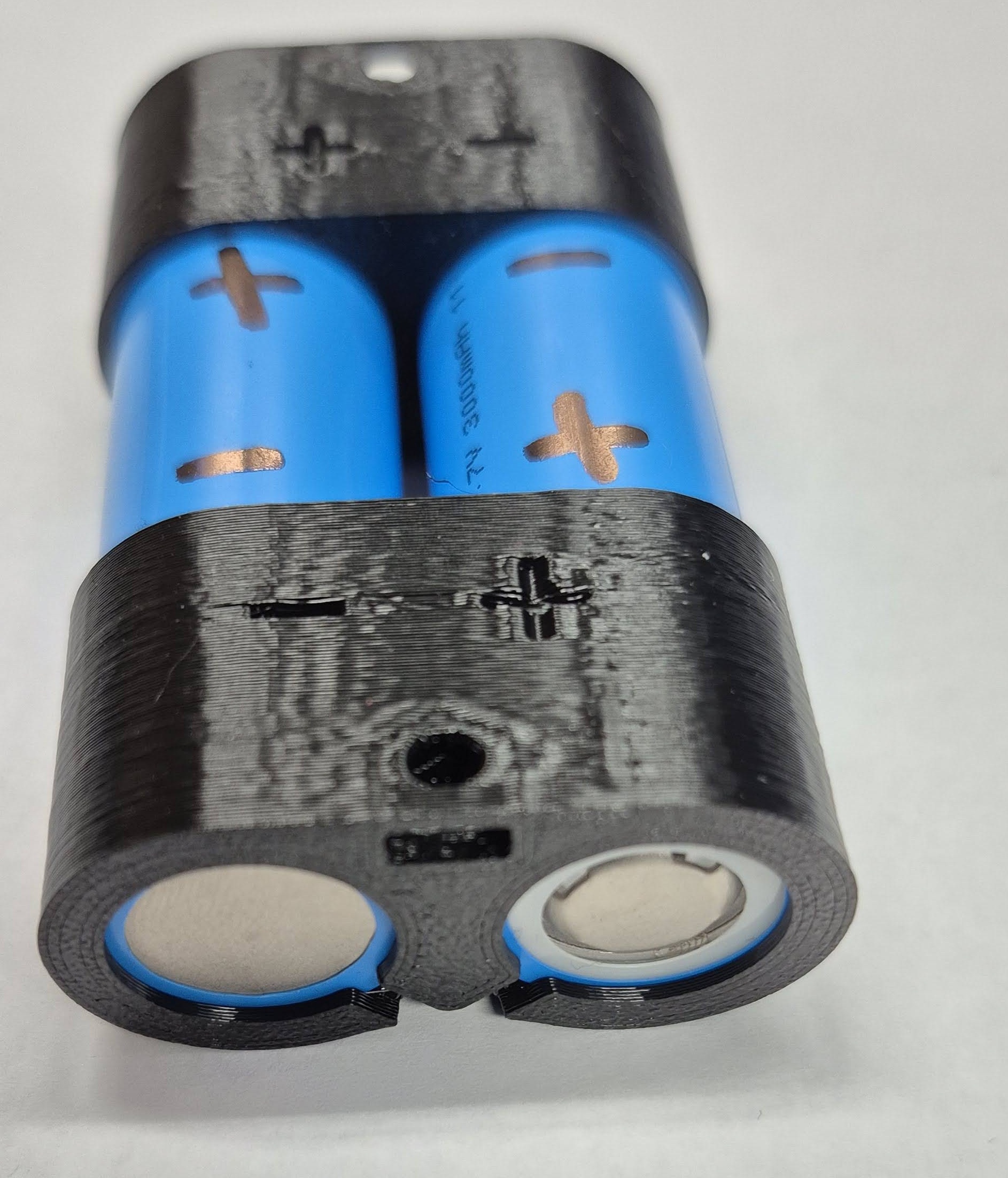

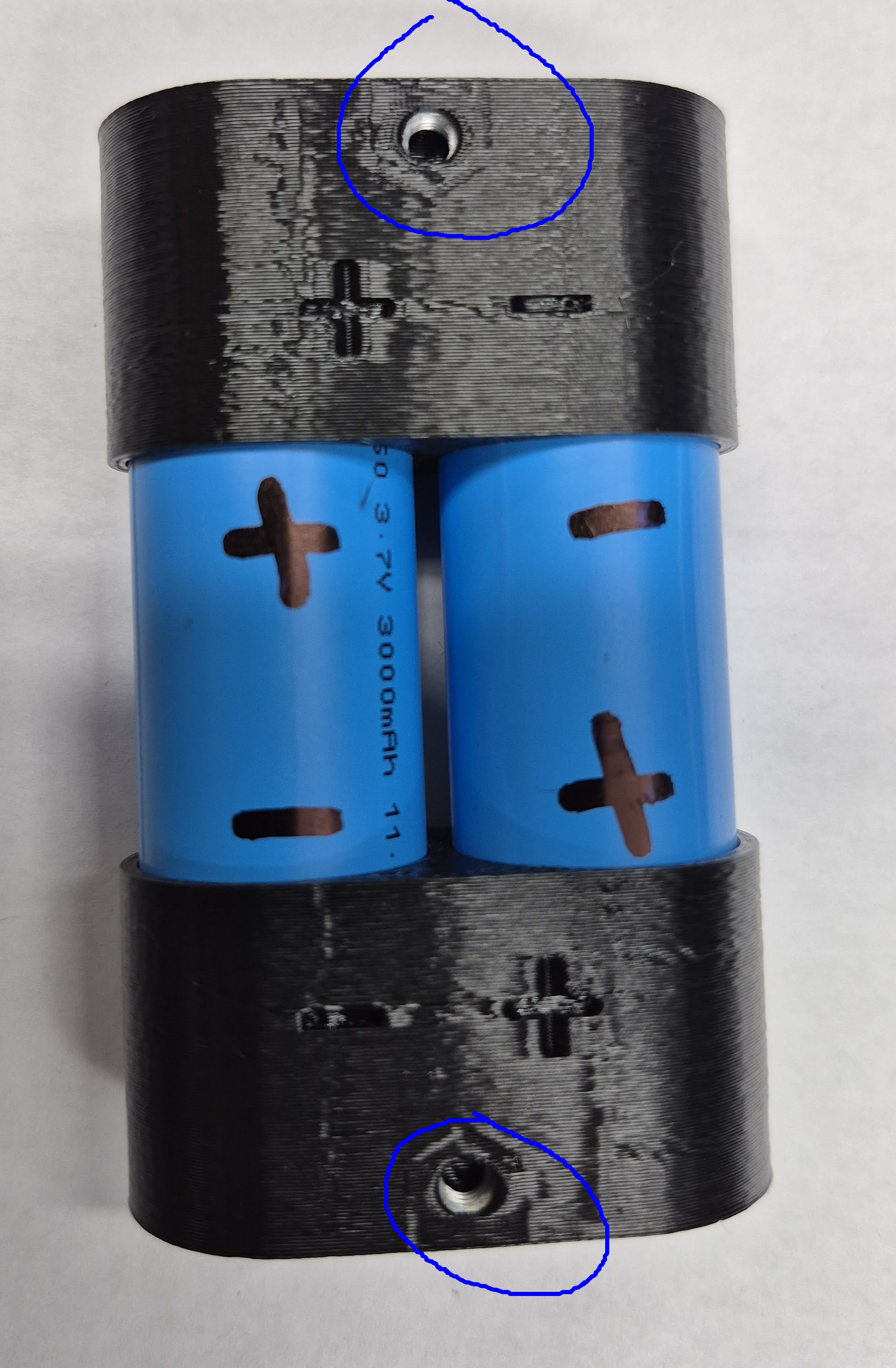

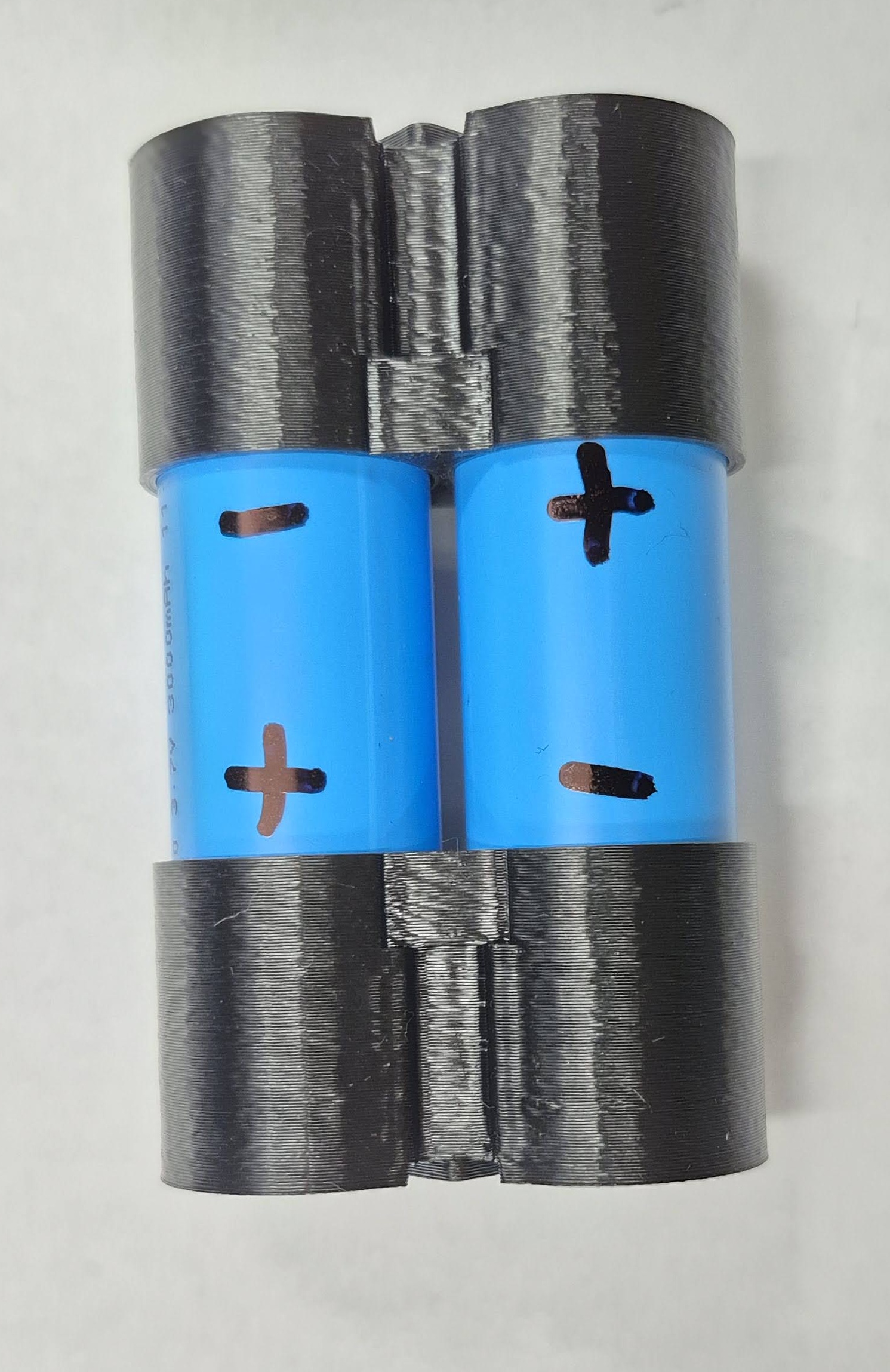

Články 3000 mAh jsou uchyceny opět ve 3D dílu a na dva šroubky drží v krabičce. Zde nastává druhý problém (první byl neosazené konektory na desce zesilovače). Články se správně mají bodovat a ne pájet! V balení není k držáku přibaleno žádné řešení jak z článků odvést vodiče (stačil by kulatý plíšek 4ks s možností pájení a na plíšky naletovat vodiče a pak je vložit do 3D držáku).
Nezbyde nic jiného než články letovat.
Doporučený postup montáže

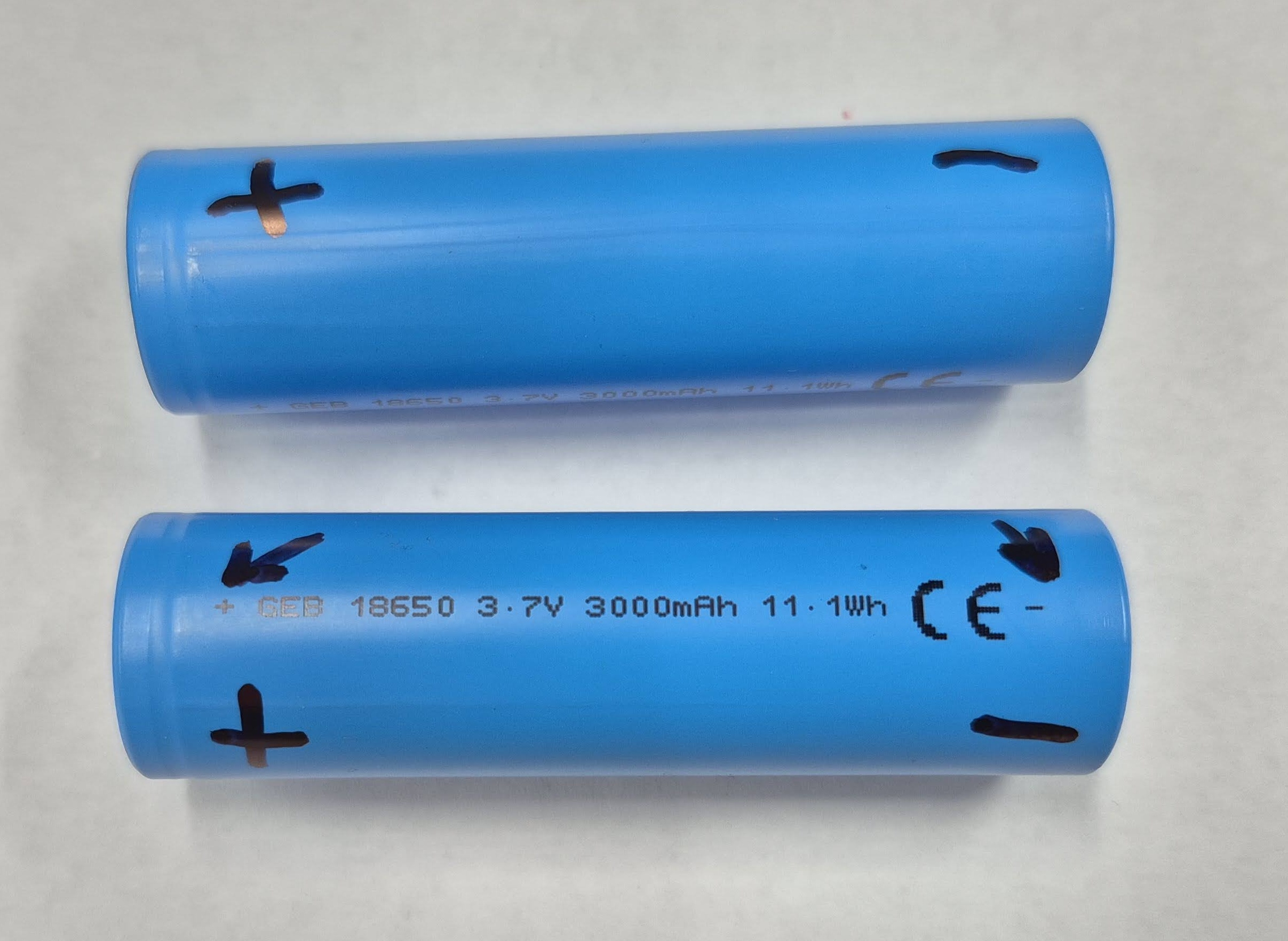

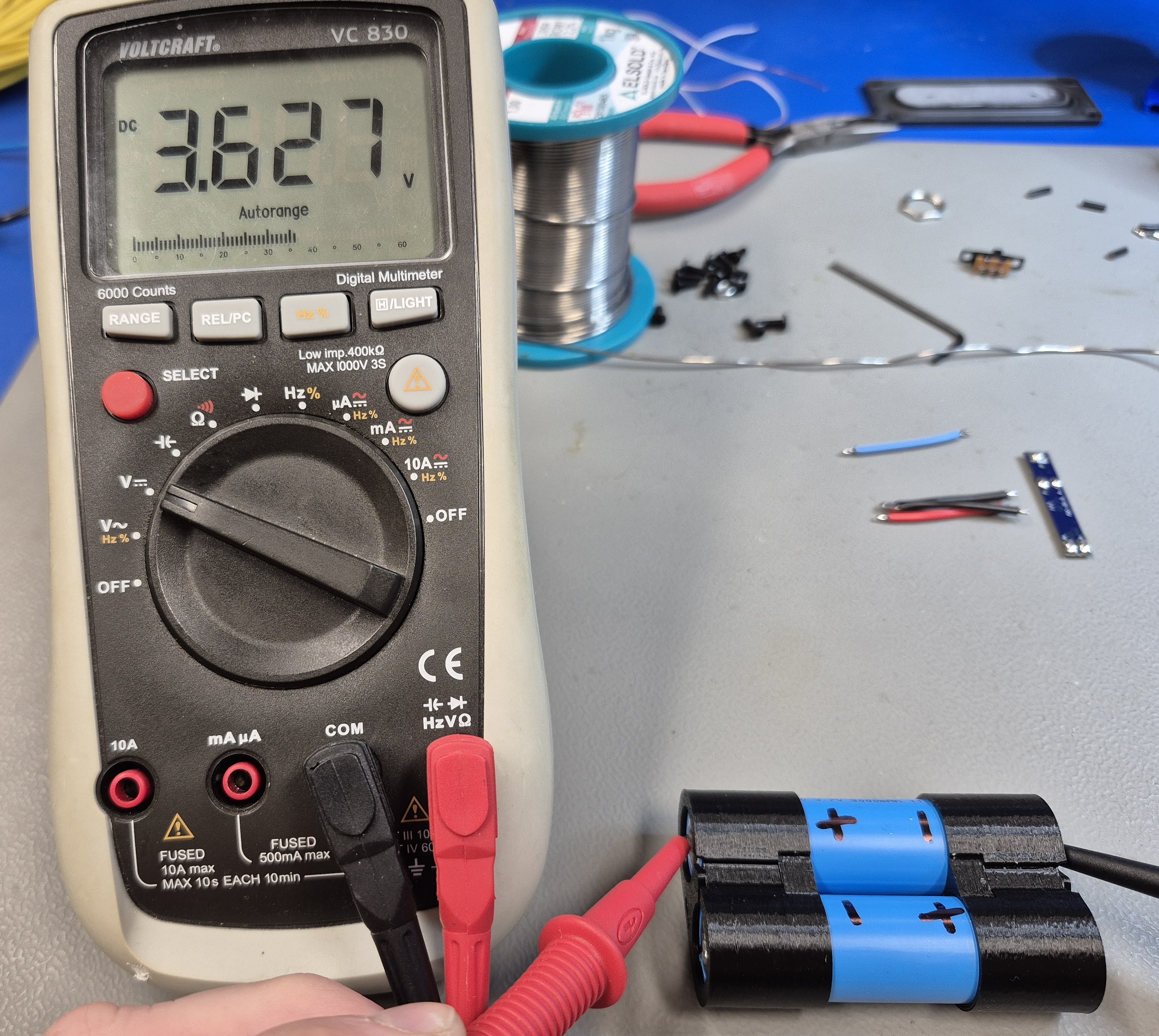

- Změříme oba články – měly by mít podobné napětí (např. 3,6 V až 3,8 V)
- Zdrsníme a očistíme kontaktní plochy

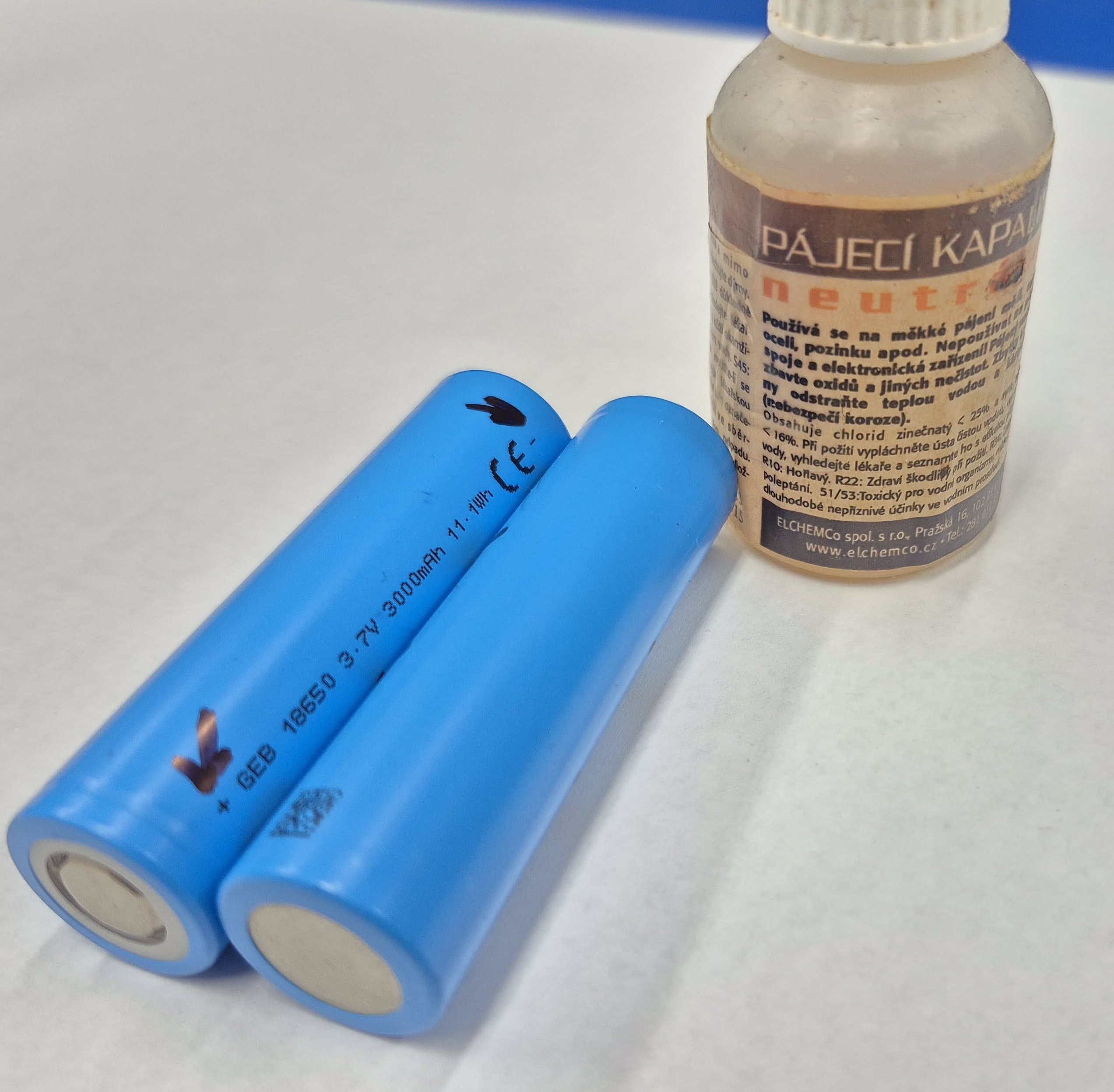

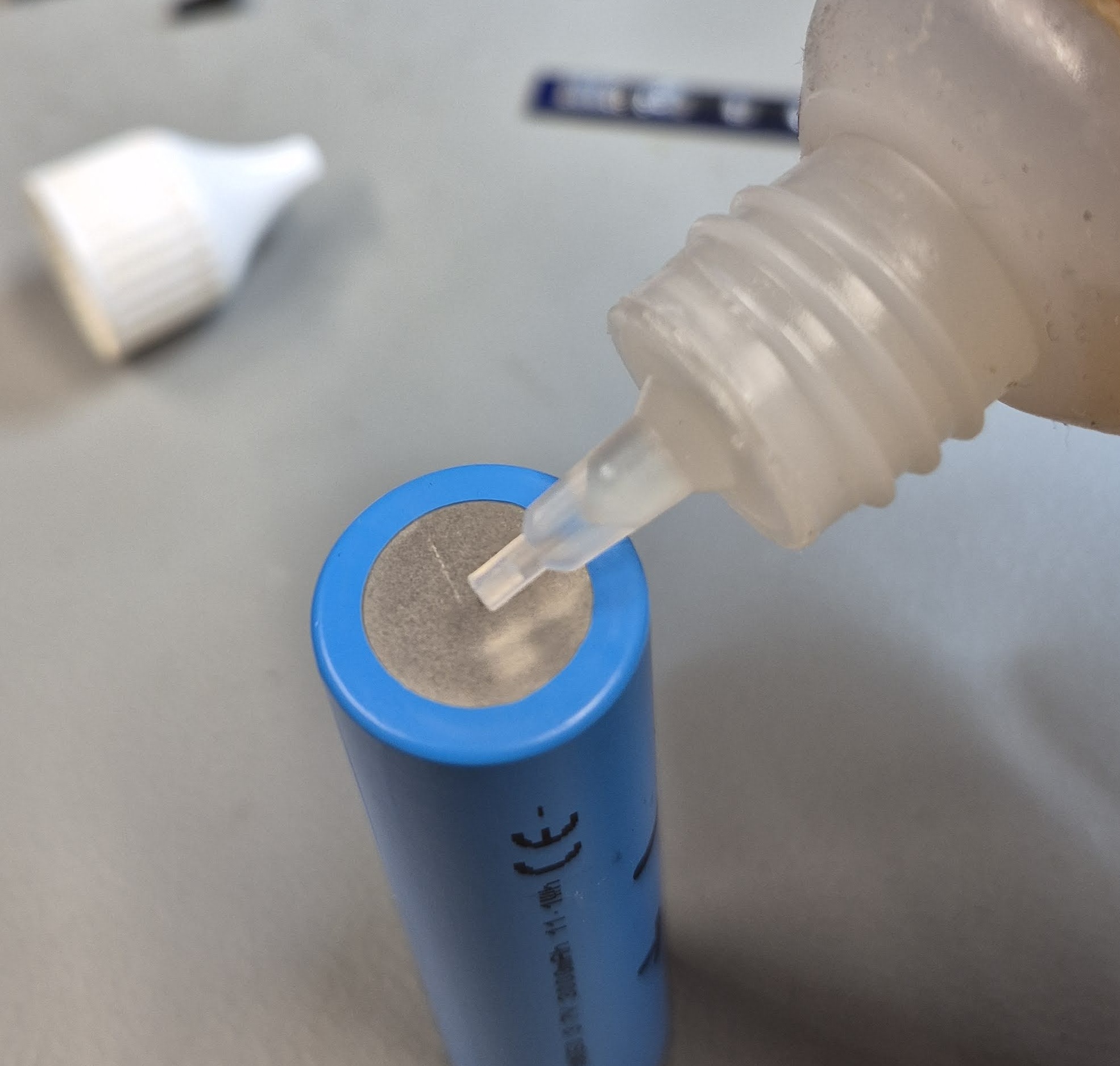

- Použijeme neagresivní pájecí kapalinu

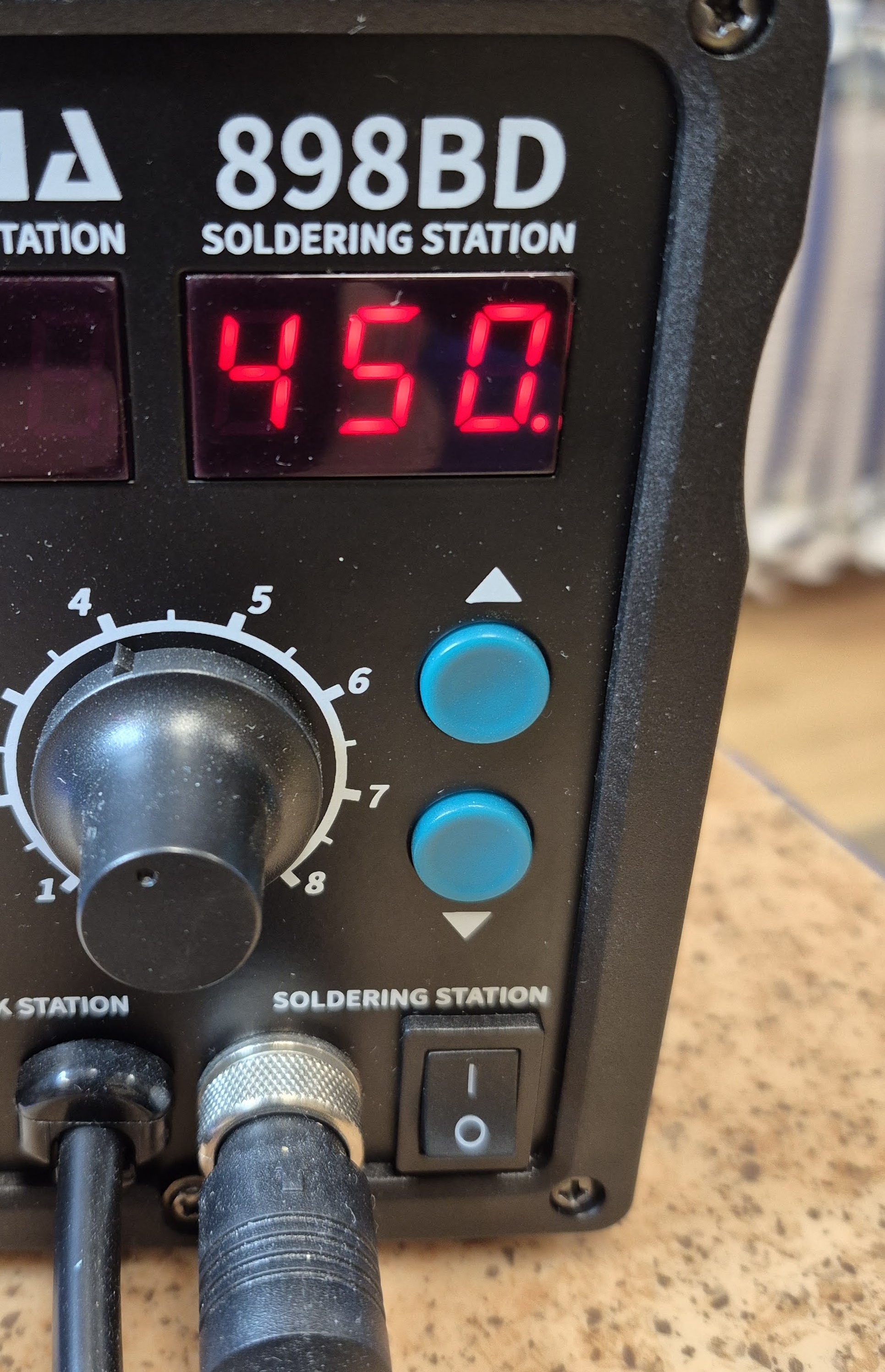

- Použijeme výkonnější páječku (nebo nastavíme tu co máme na maximum)

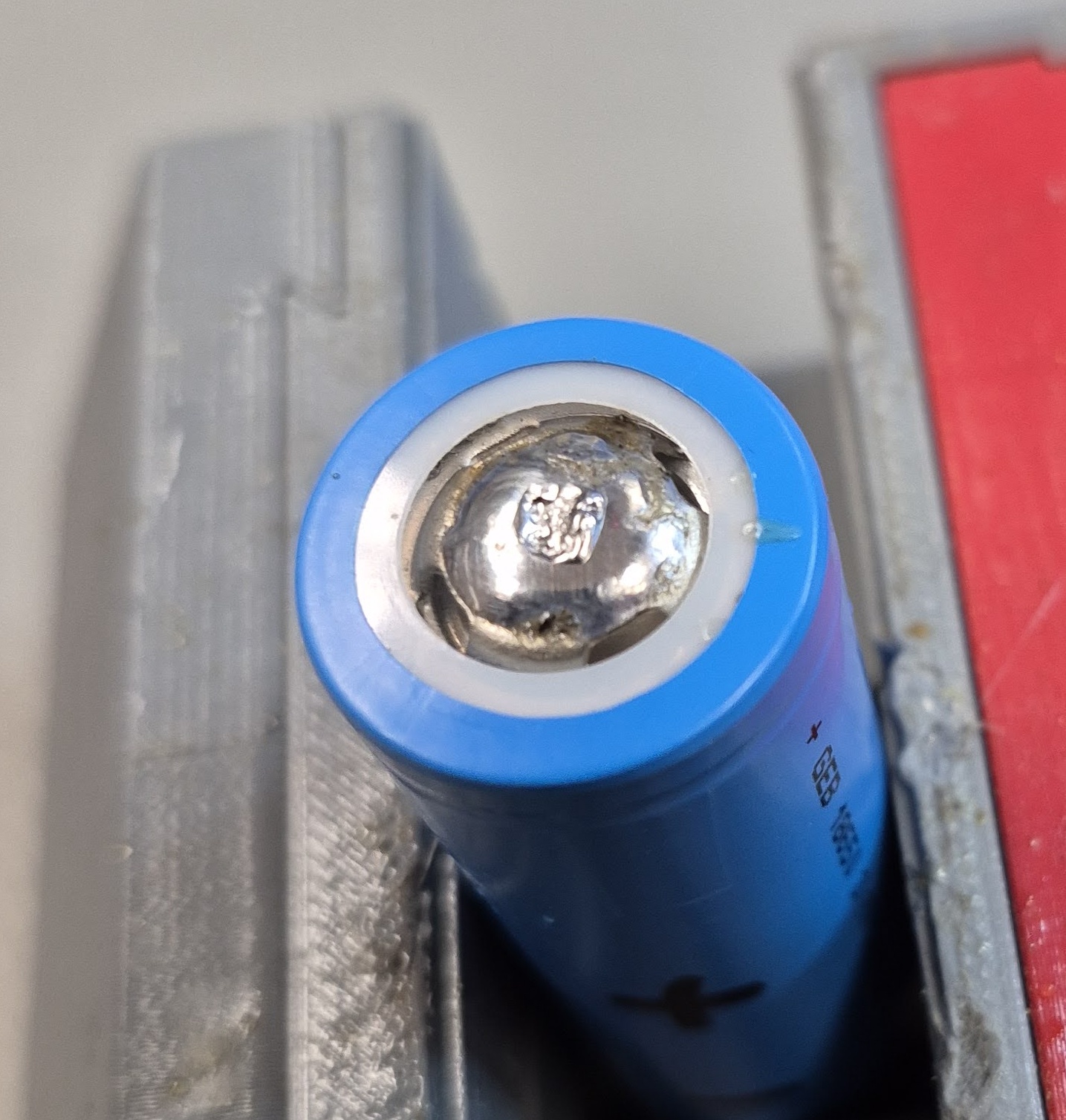

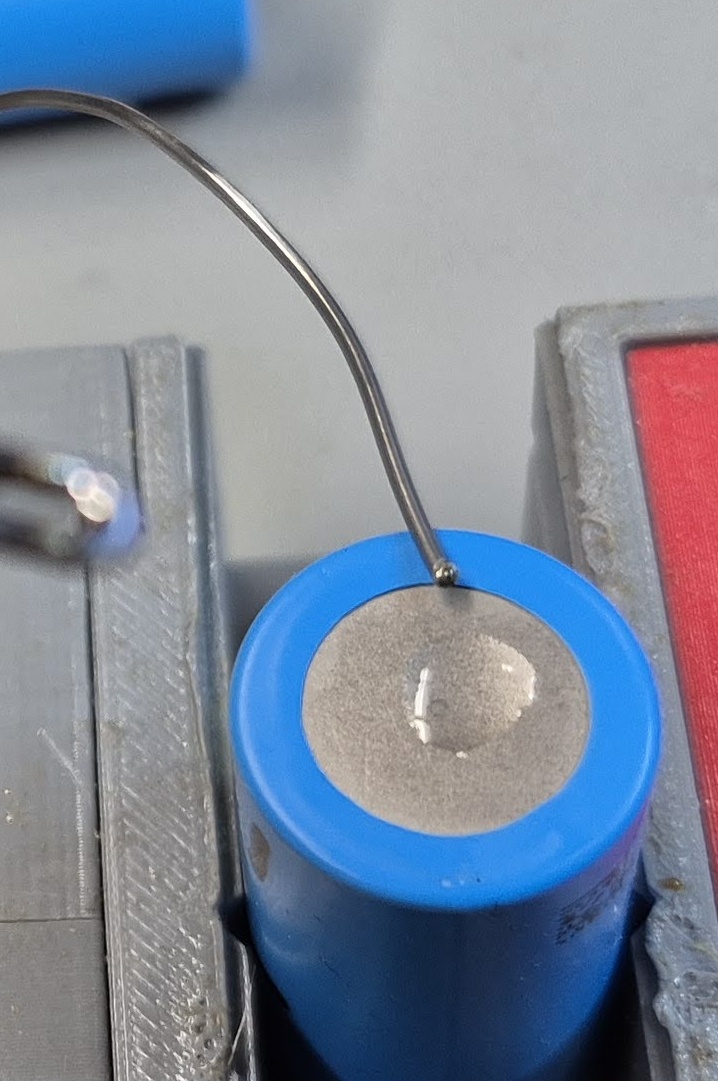

- Na pól článku přiložíme hrot jen na 1–4 sekundy!
- Nevracíme se na stejné místo opakovaně

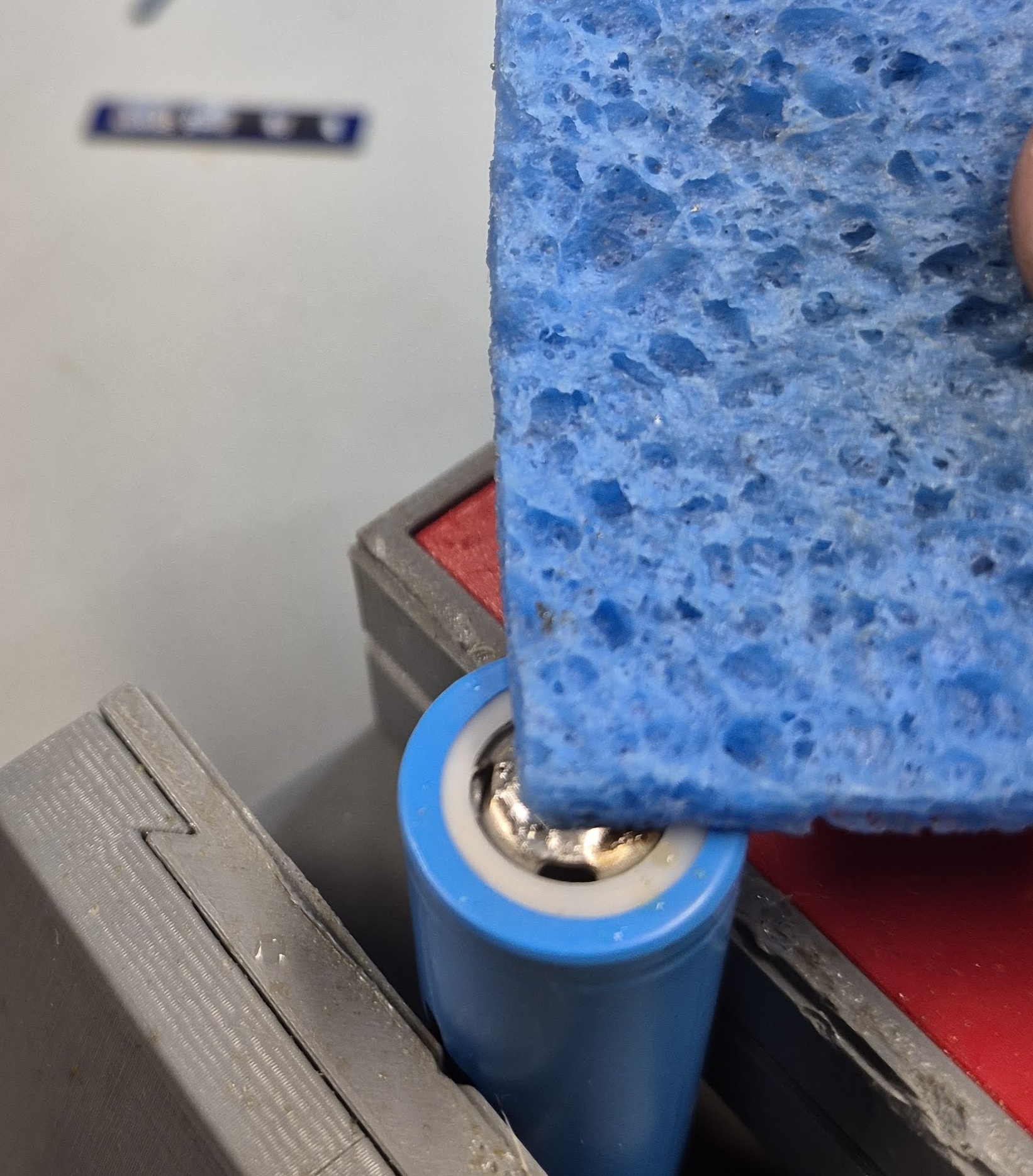

- Po připájení zkontrolujeme teplotu článku – měl by být maximálně mírně vlažný. Případně ho chladíme houbičkou s vodou (tu co používáme na čištění hrotu páječky)
- Nejdřív pájíme mínus pól, potom plus pól

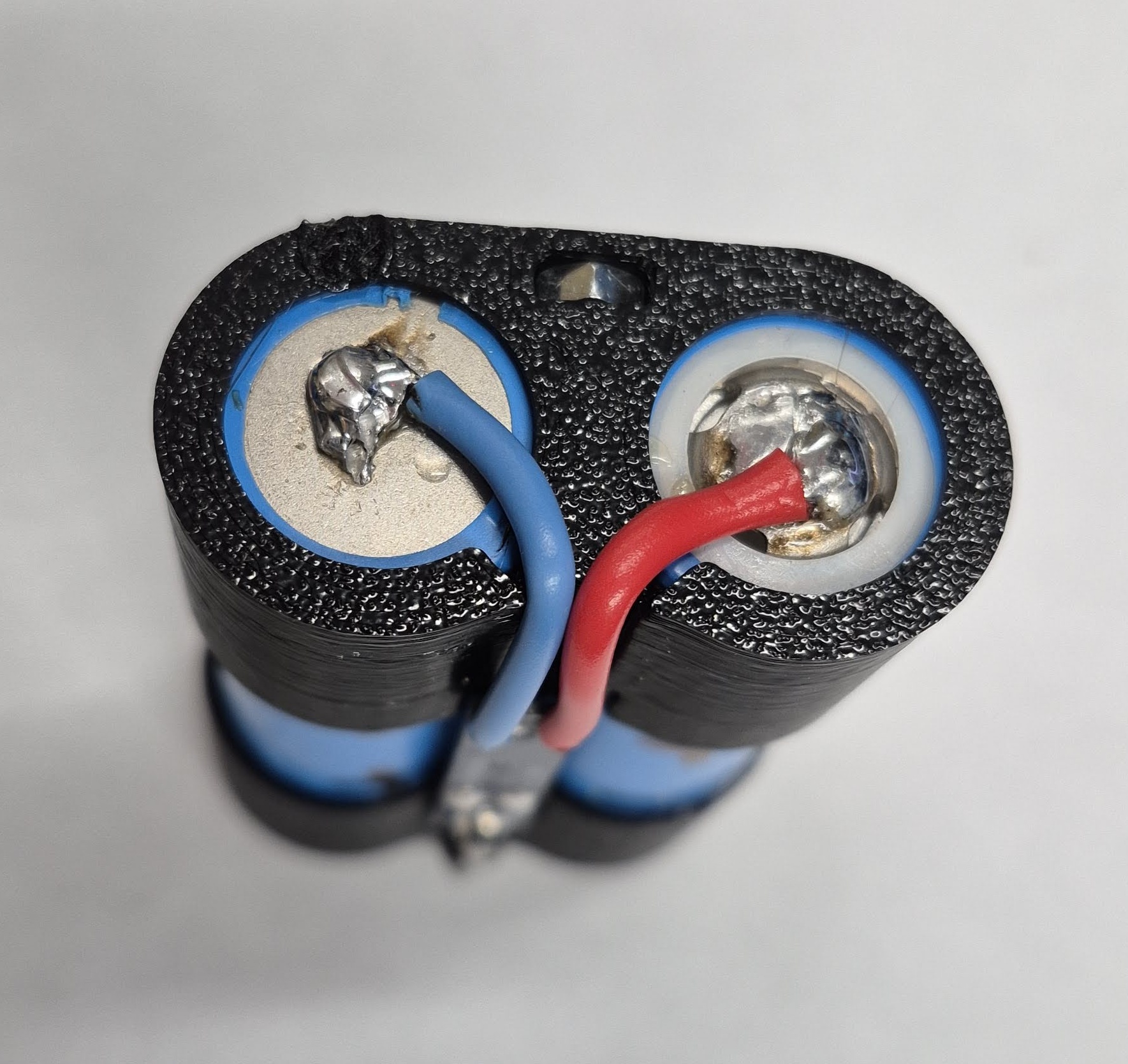

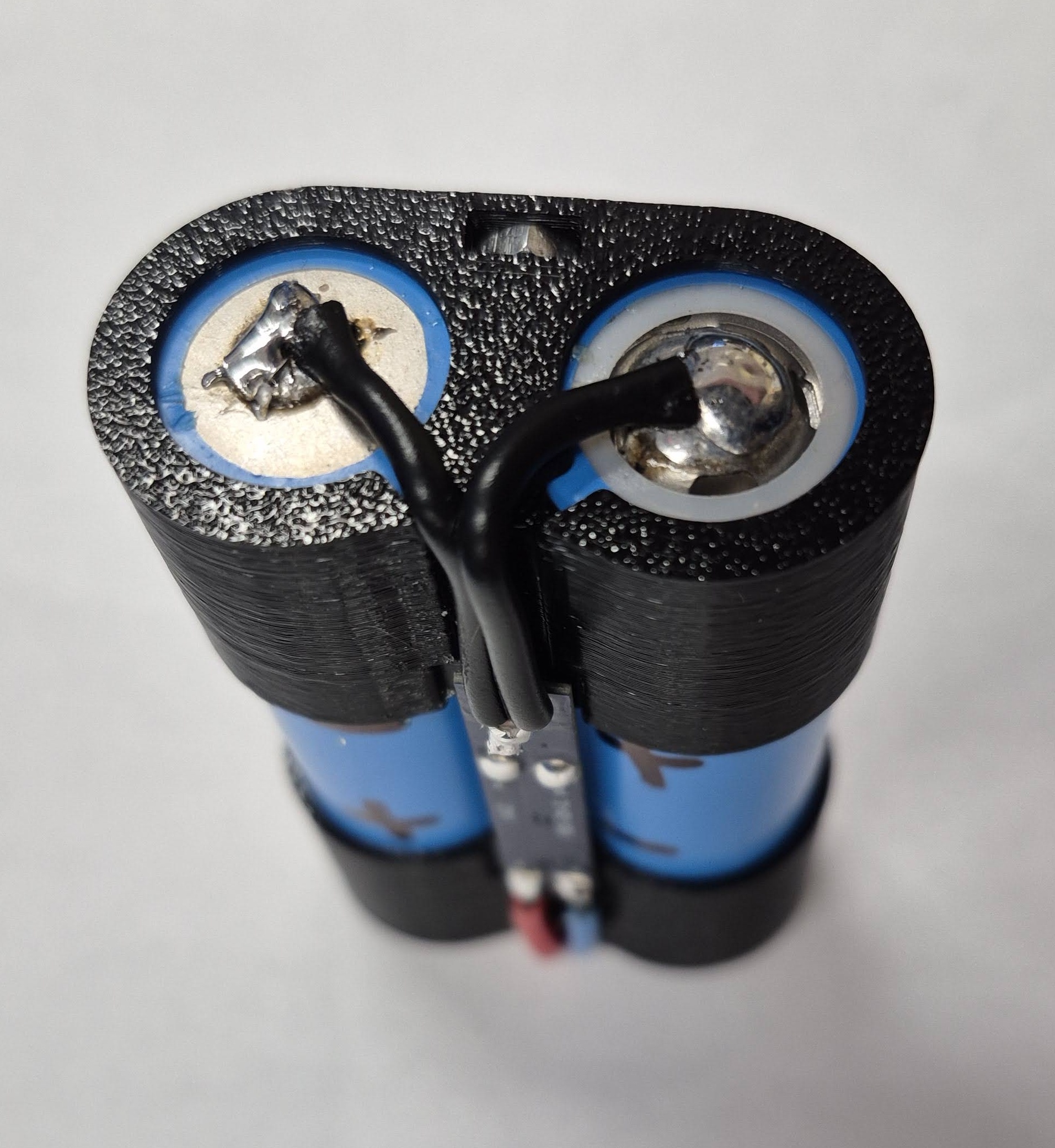

Na obrázcích níže je uveden postup

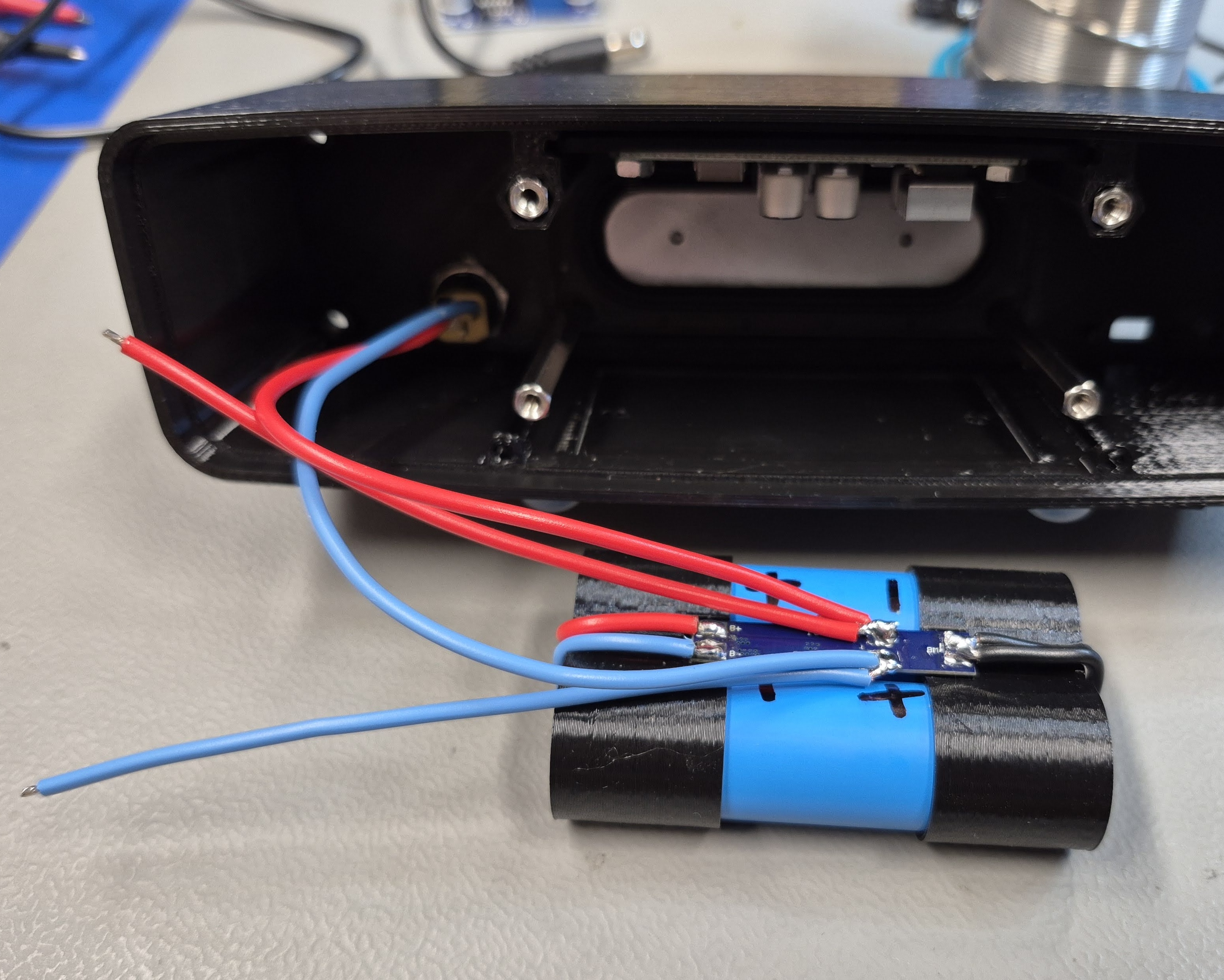

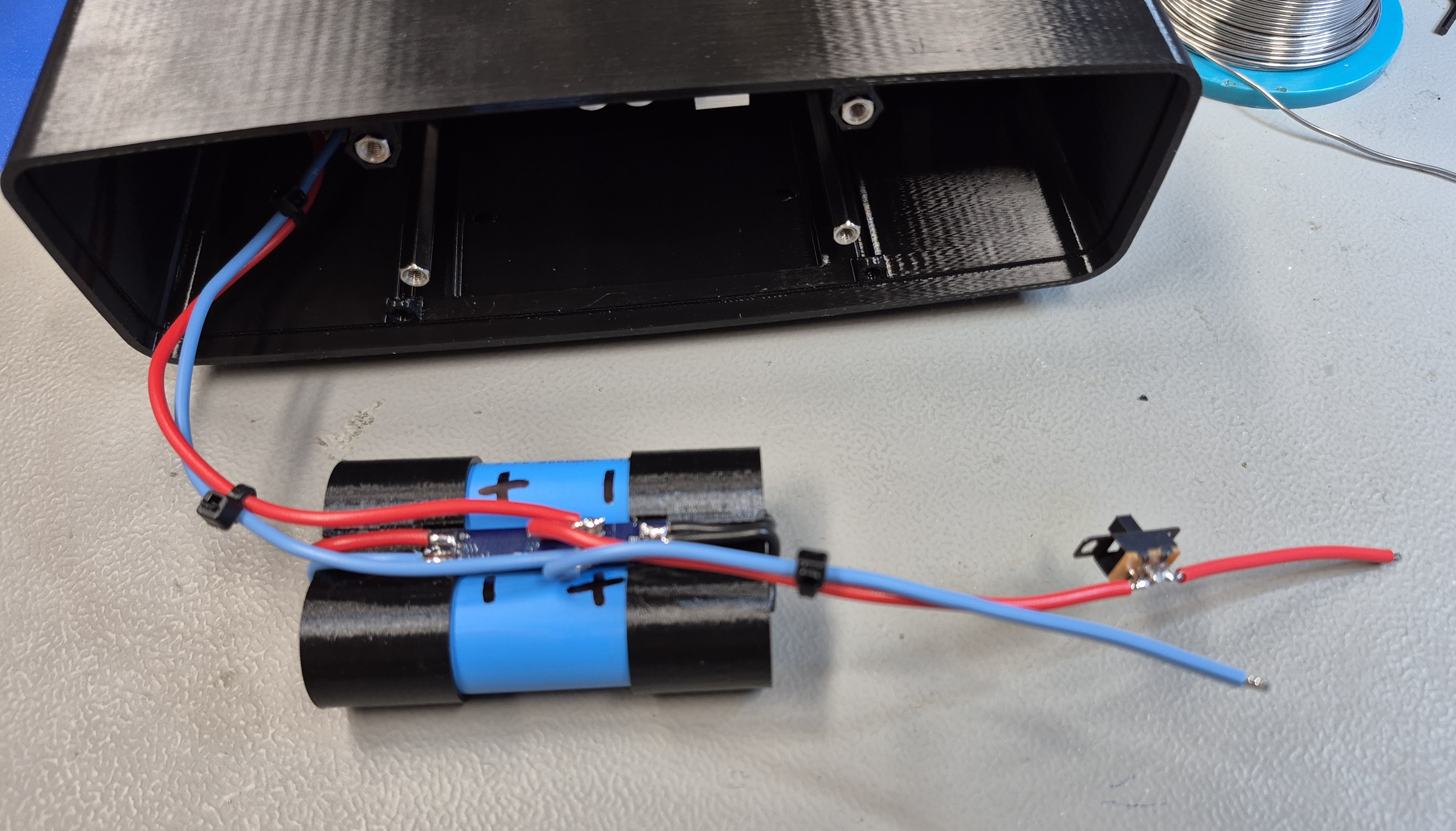

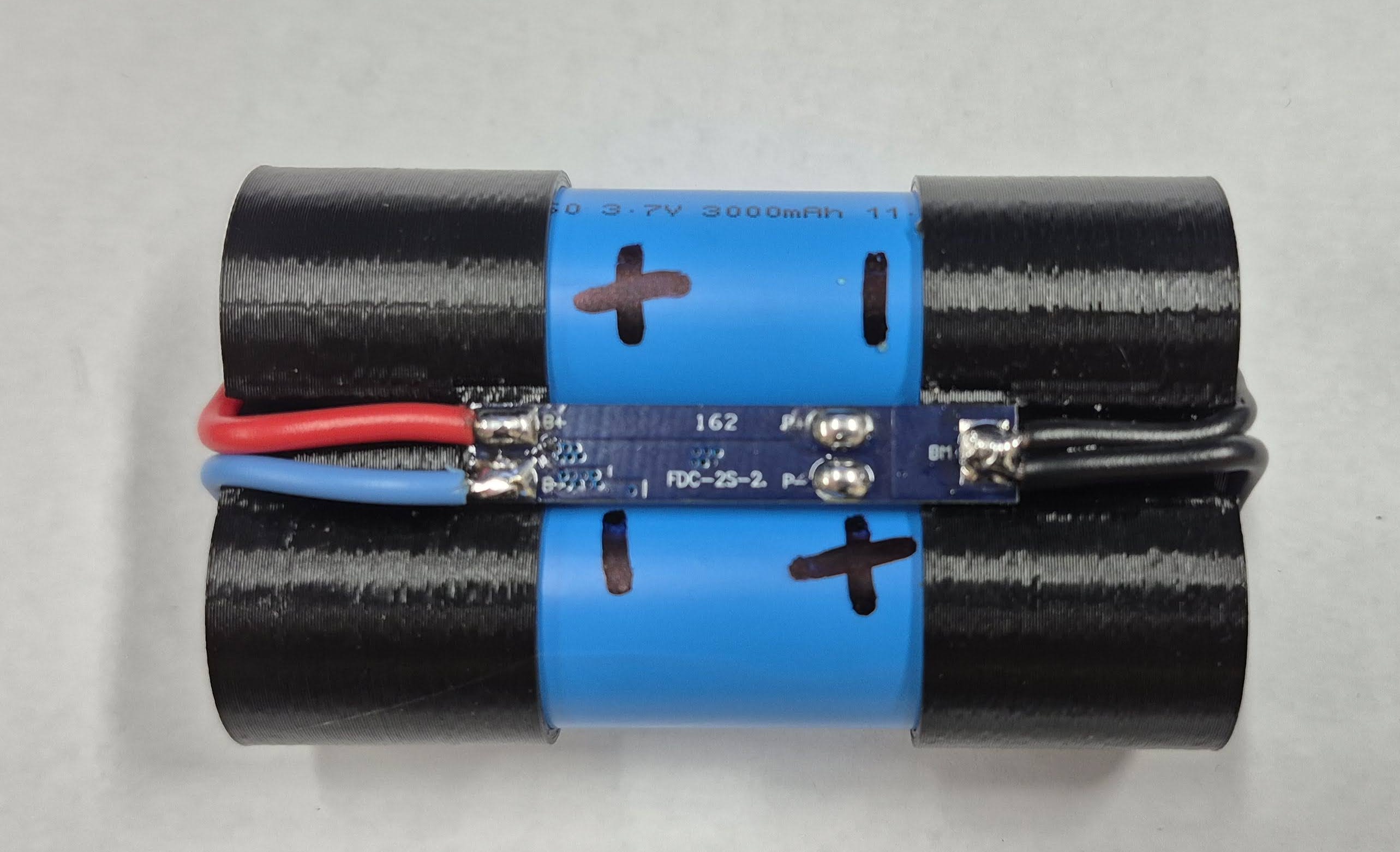

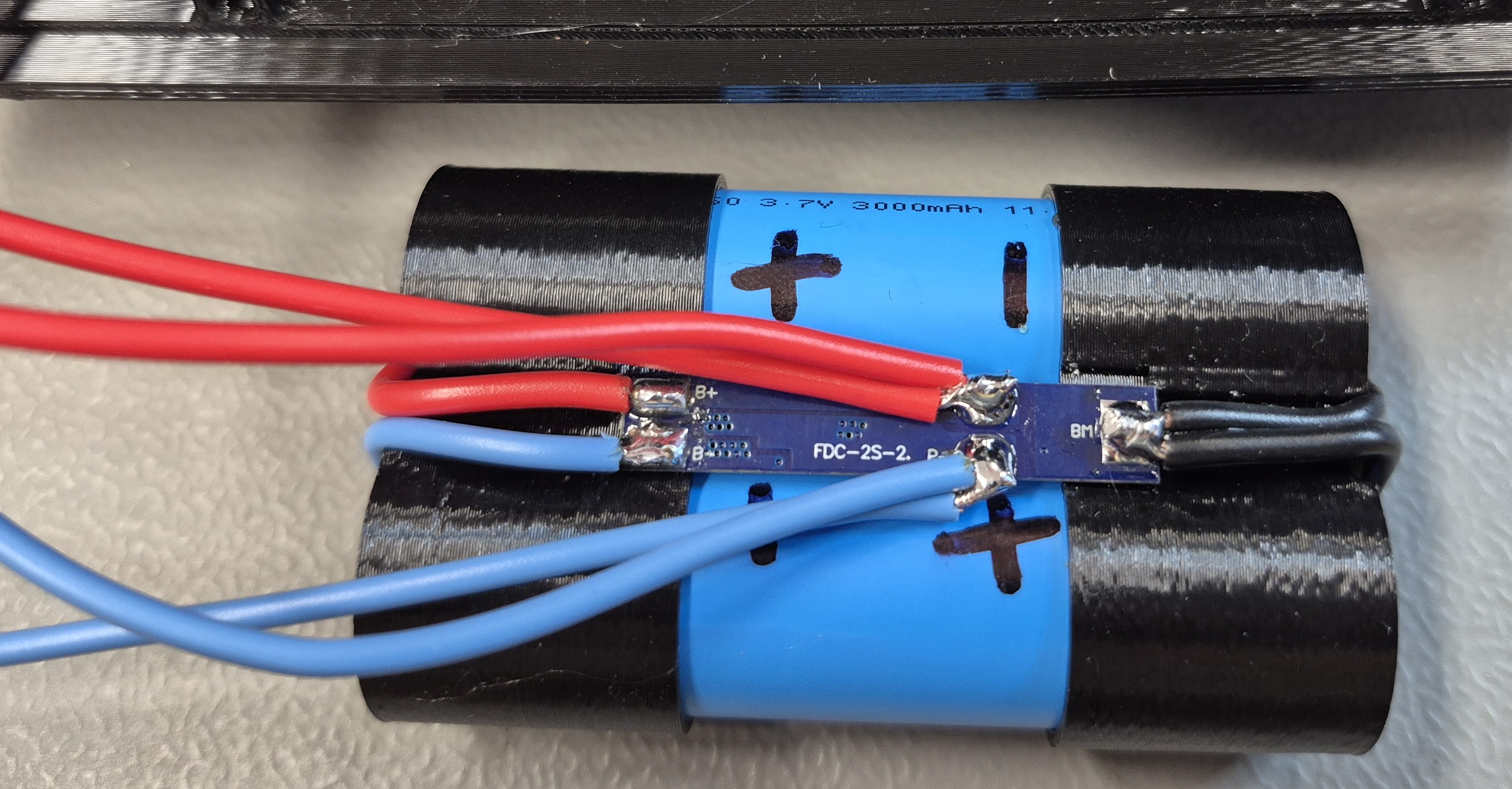

Po pocínování a vychladnutí článků připojíme BMS desku.

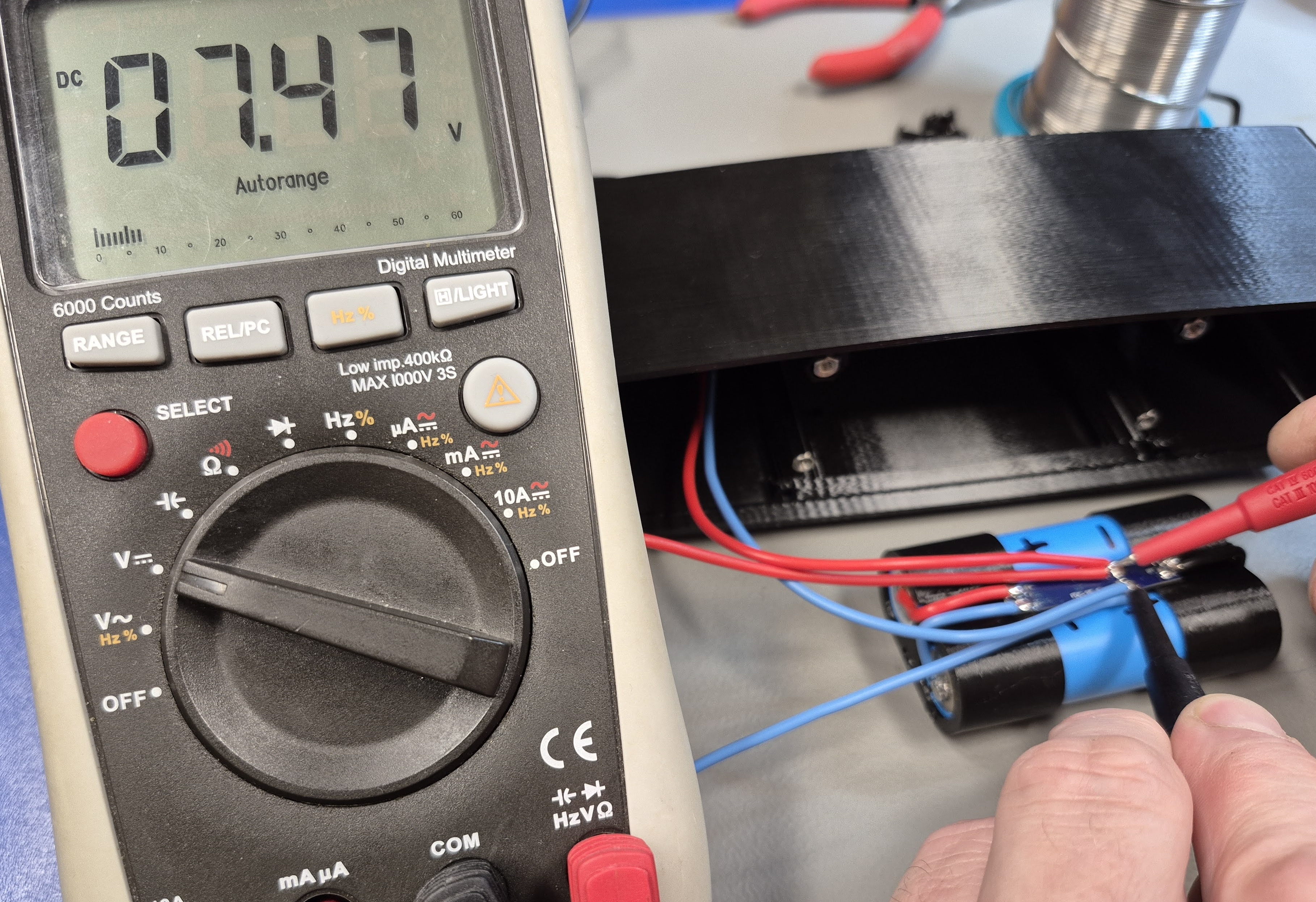

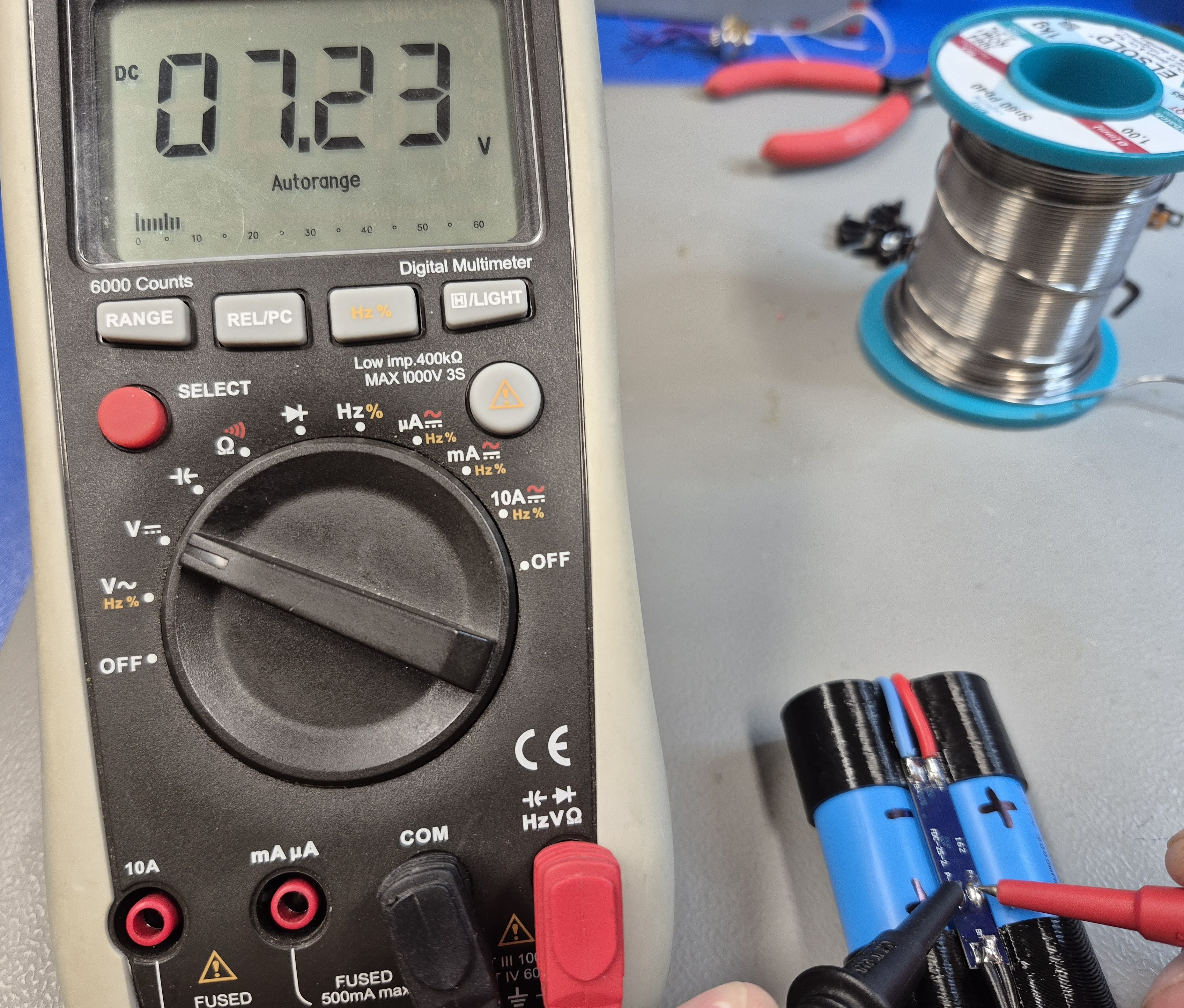

Překontrolujeme výstupní napětí z BMS (musí být okolo 7V).

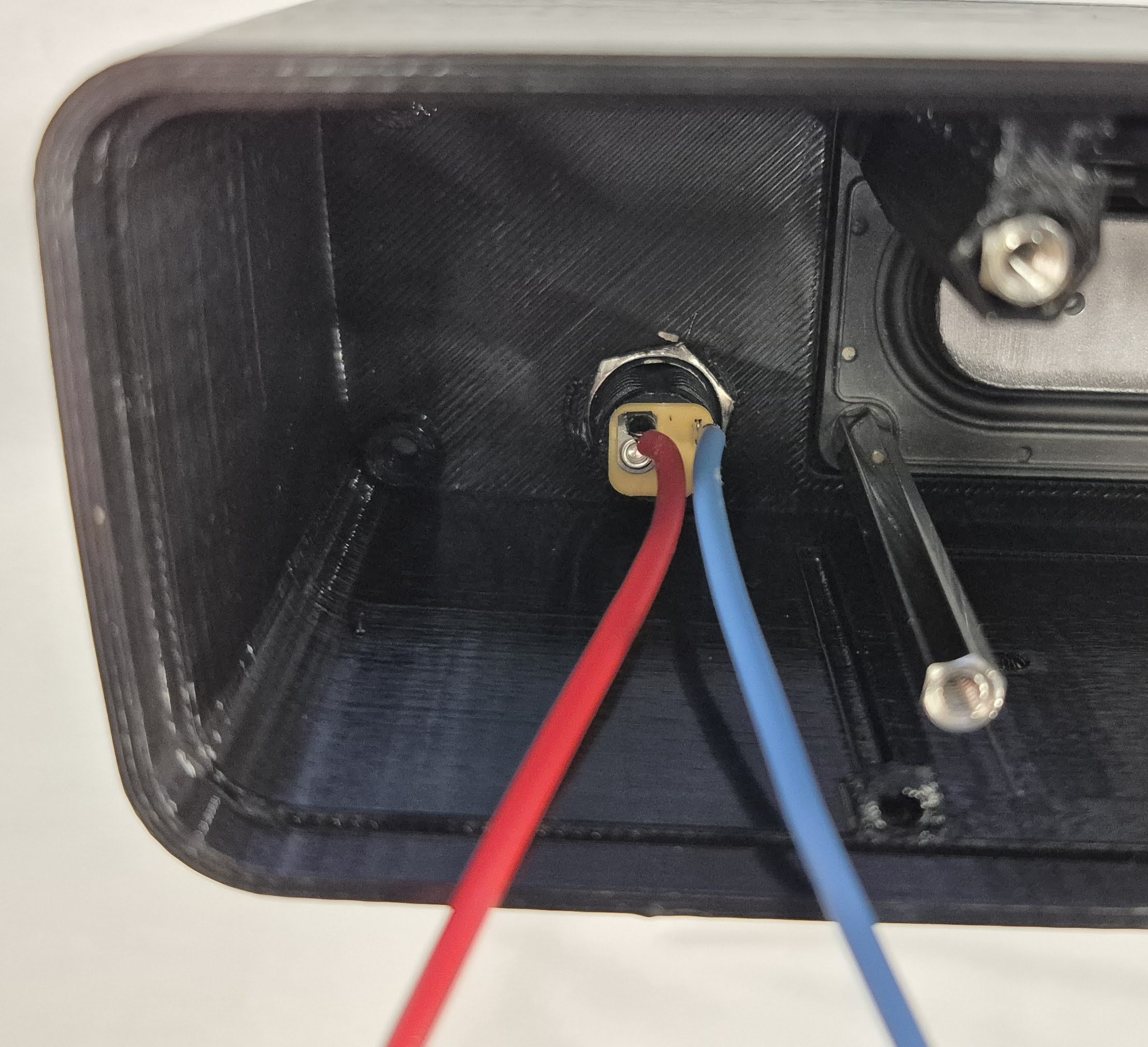

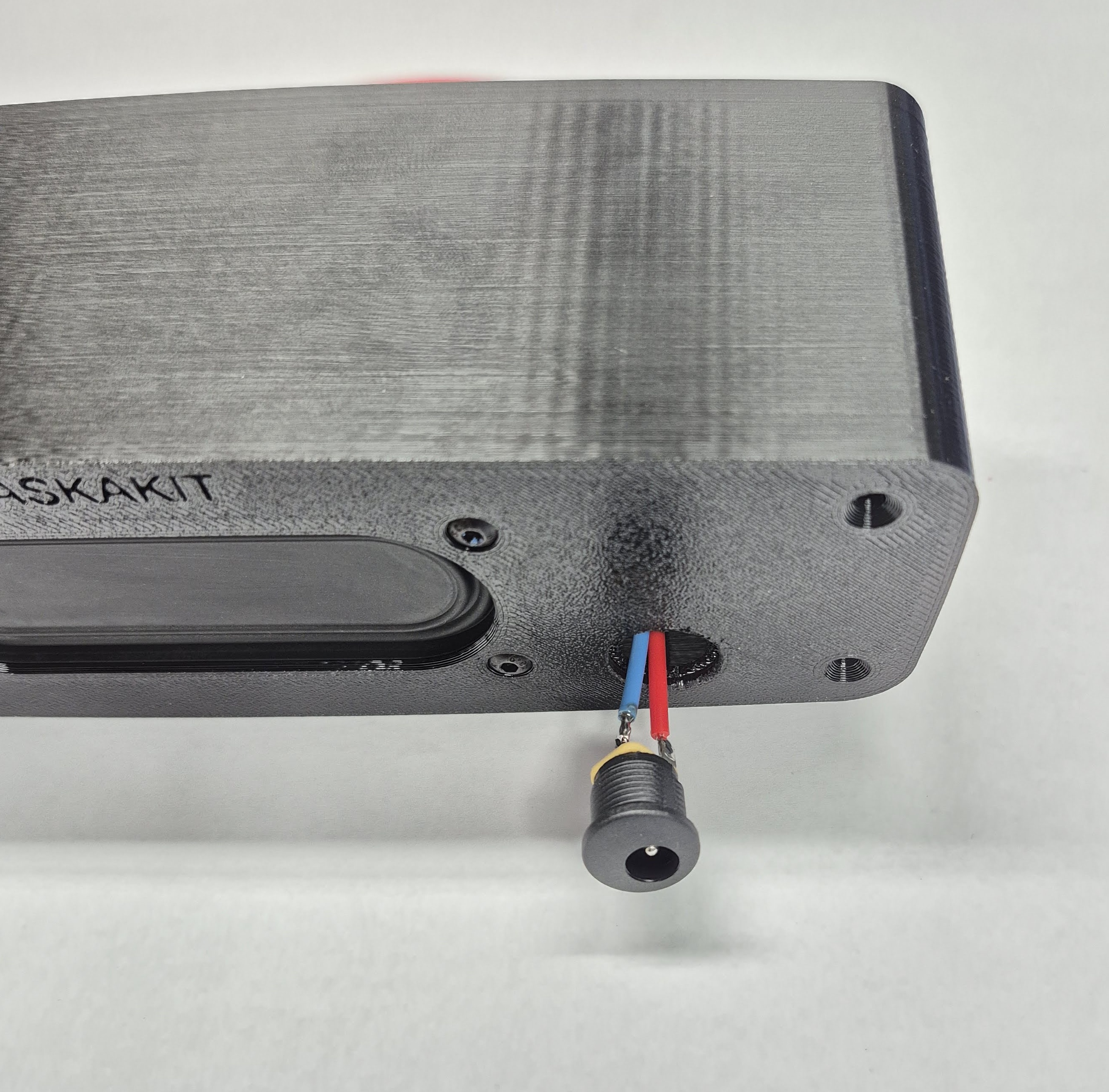

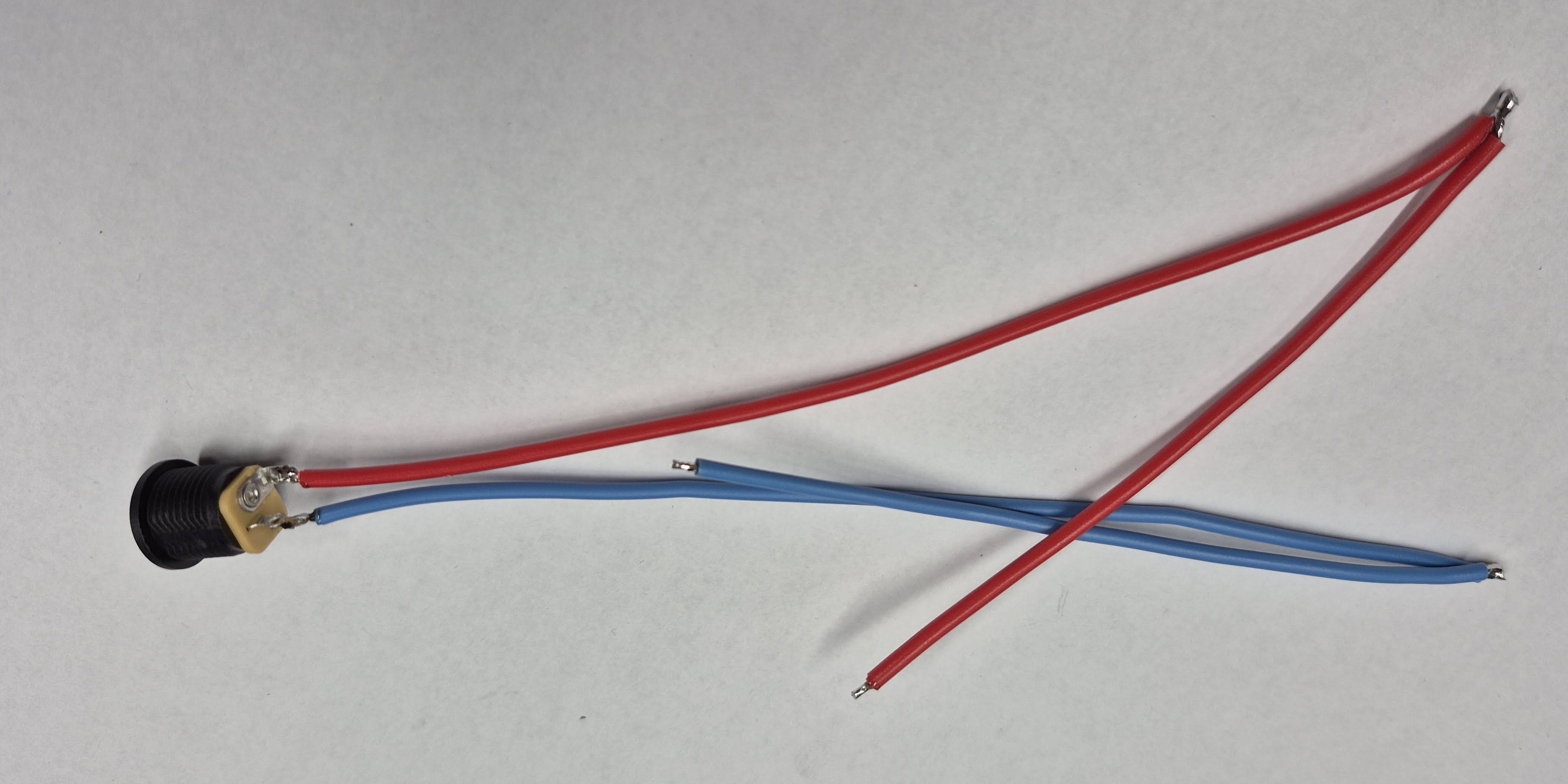

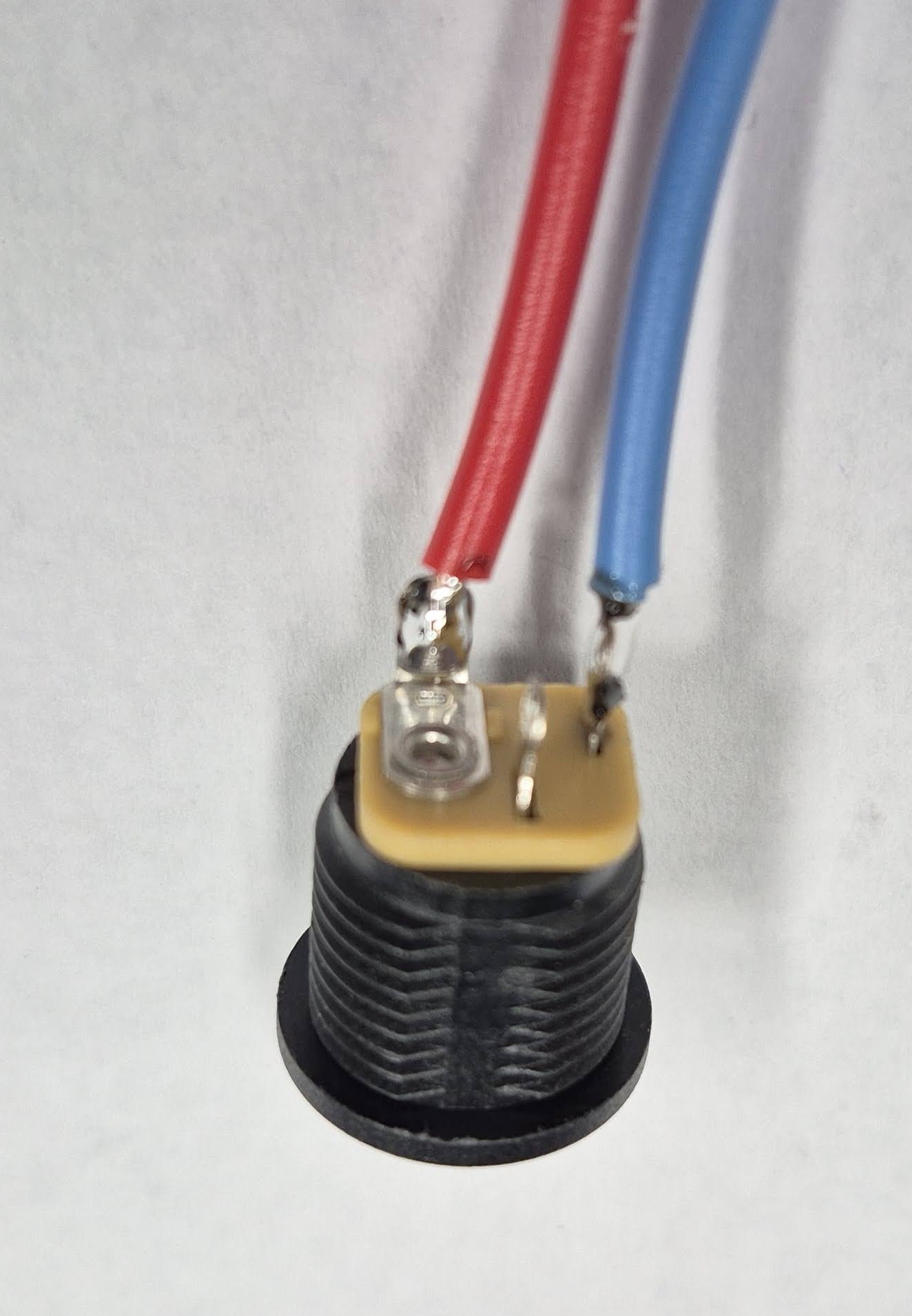

Připravíme si vodiče na připojení BMS, napájecího konektoru (z nabíječky) a výstup přes vypínač do měniče napětí.

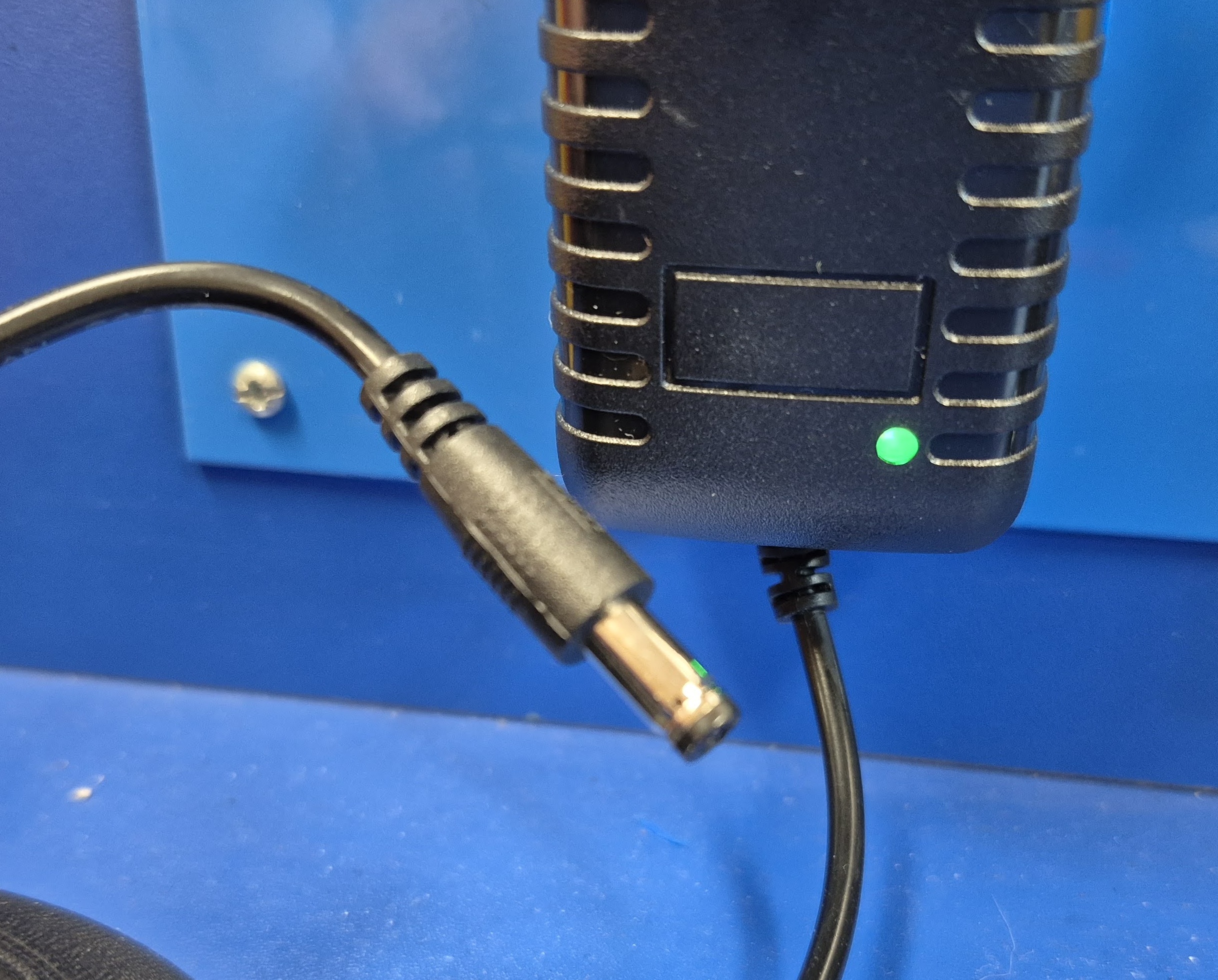

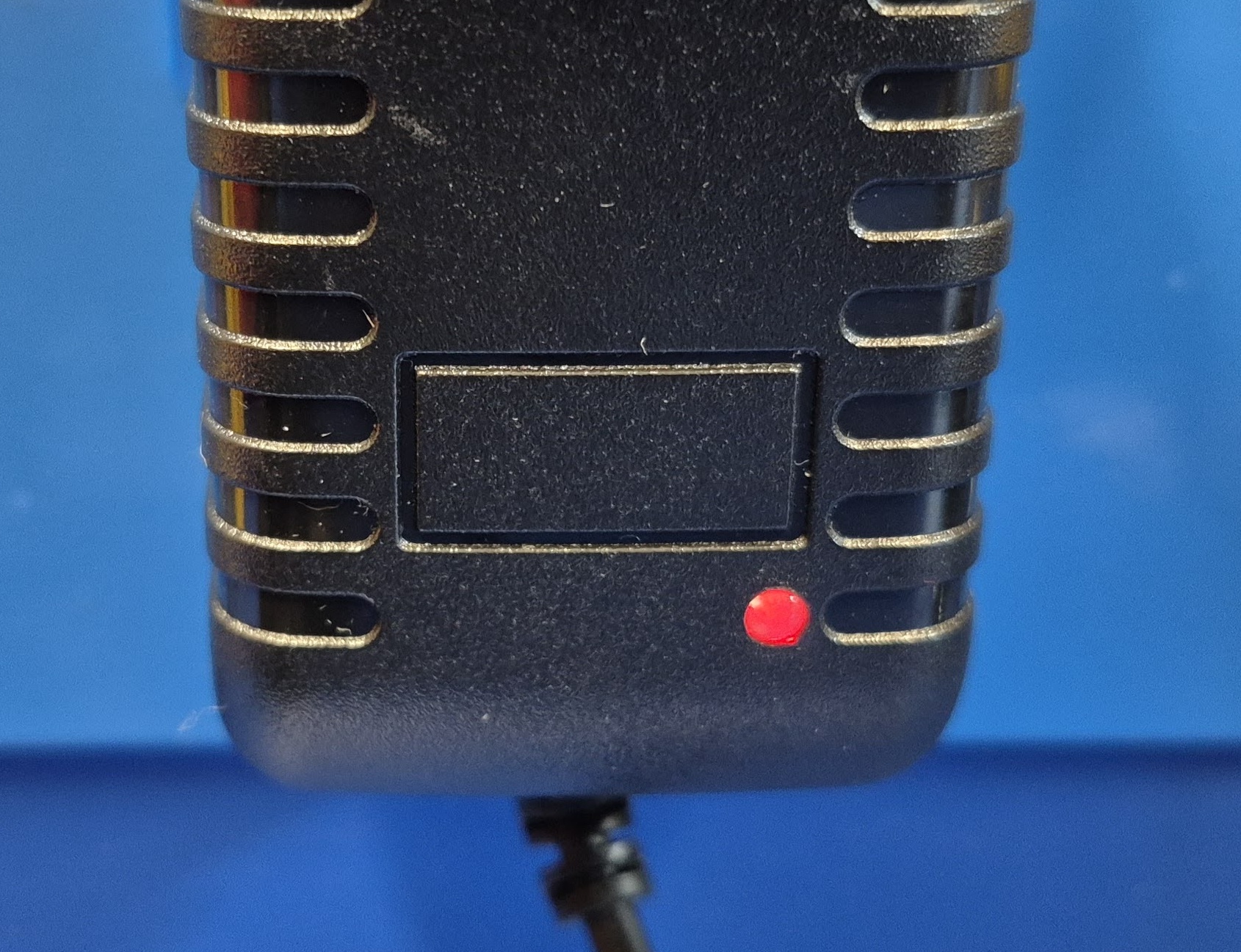

Nabíječka má stavovou LED. Pokud svítí zeleně (nabíječka není připojena, nebo jsou články nabité), když svítí červeně (články jsou nabíjeny).
Po připojení vstupního konektoru s BMS provedeme kontrolu napětí (nabíječka je v tuto chvíli připojena).

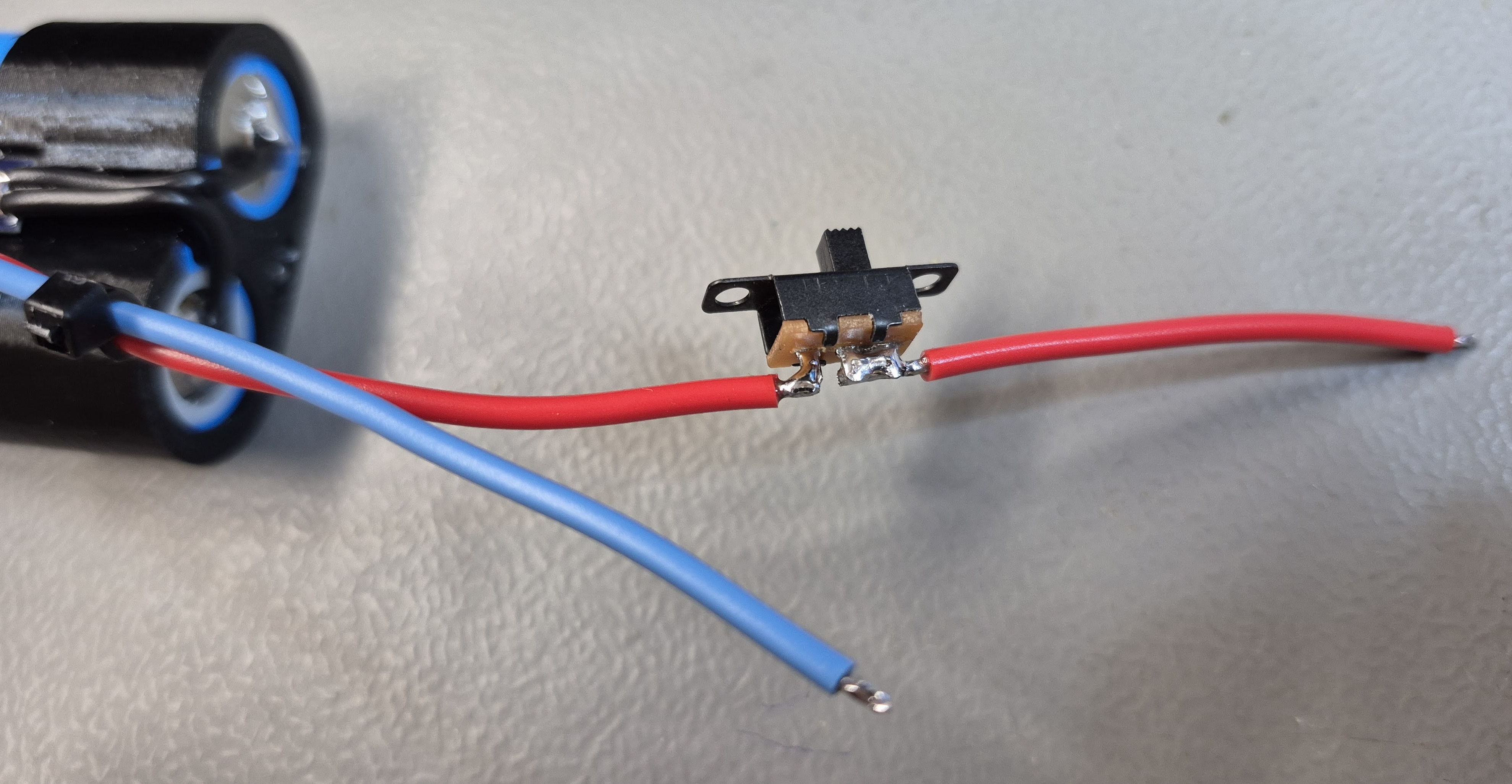

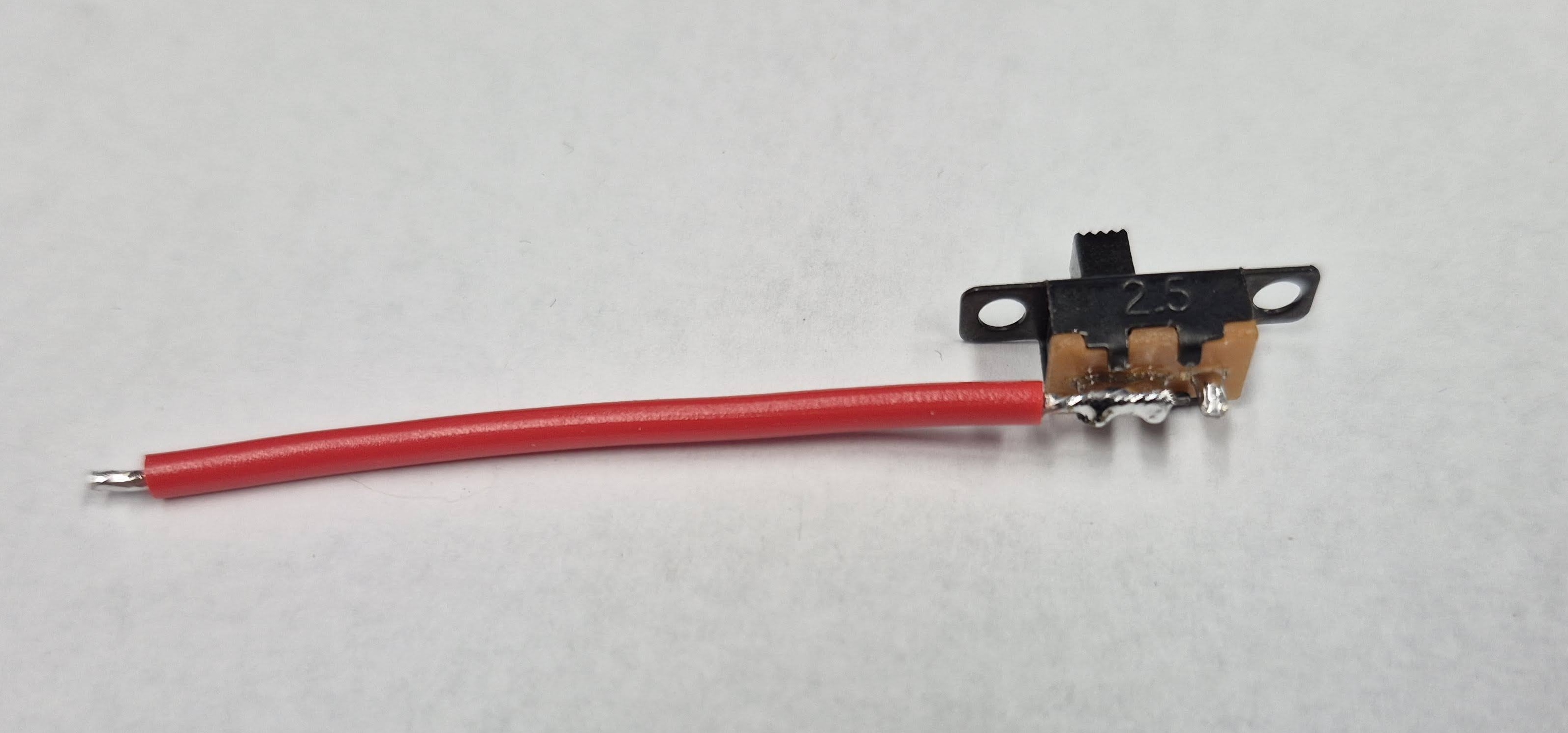

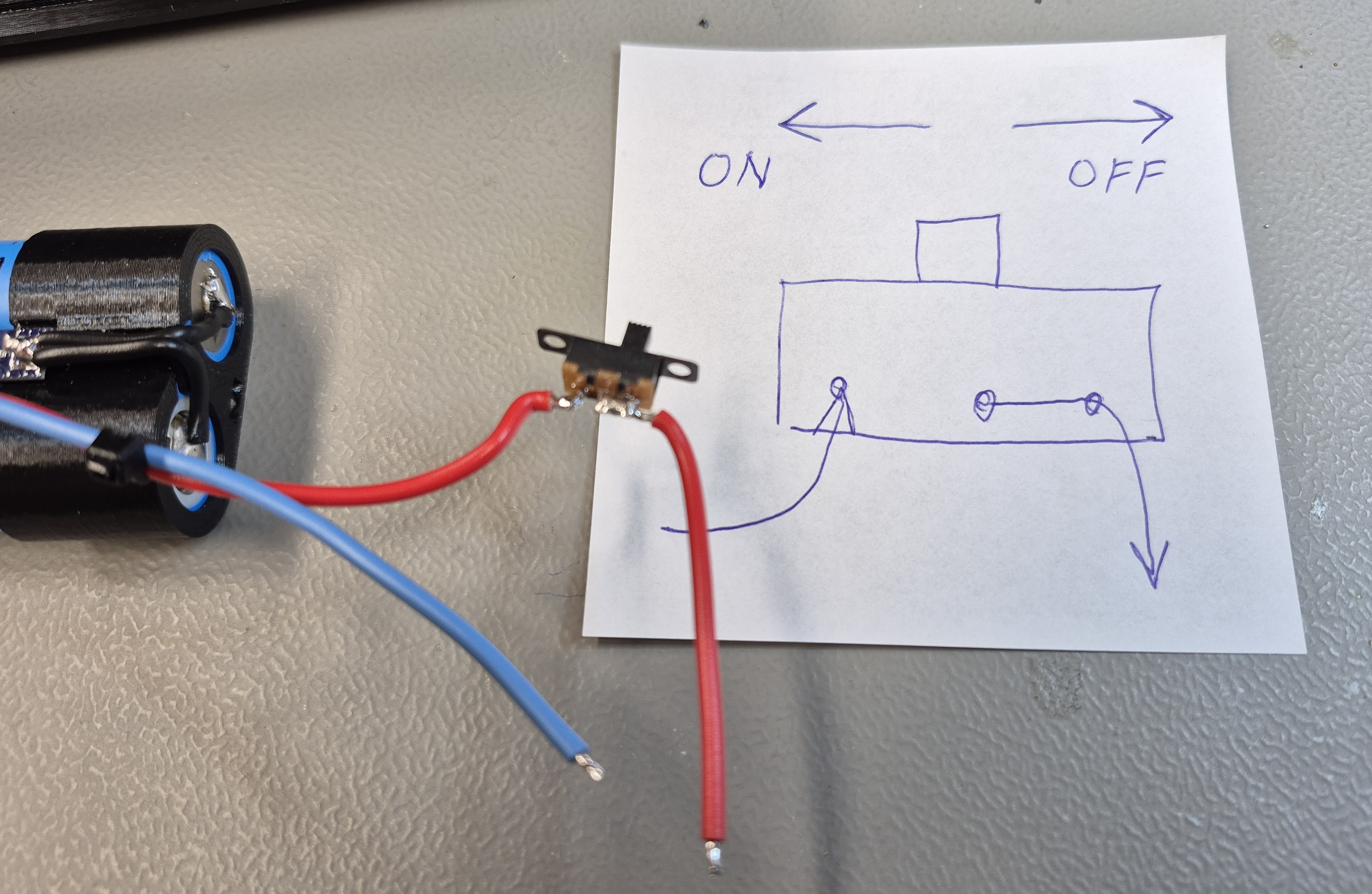

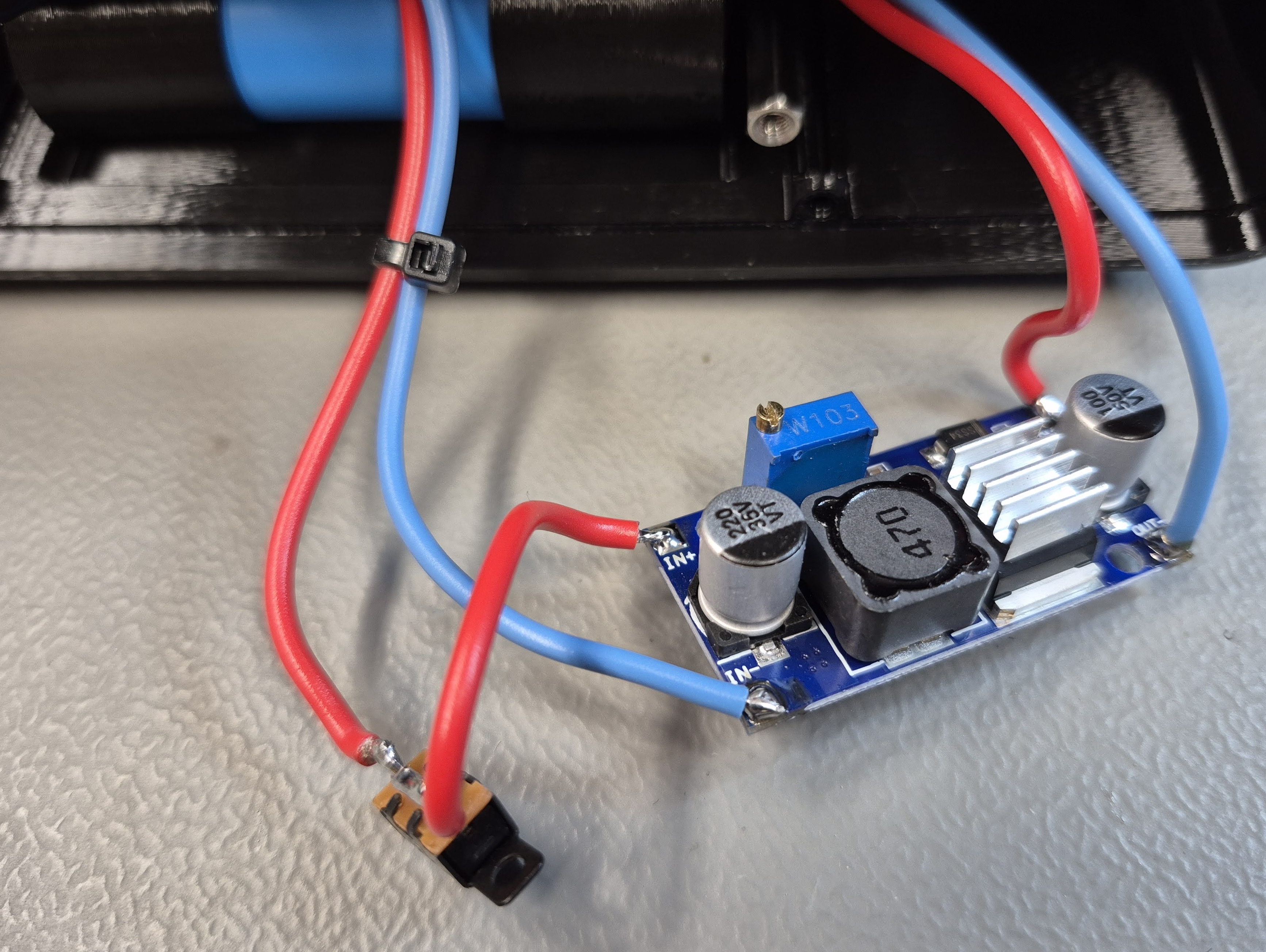

Připojíme vypínač a za vypínač měnič napětí.

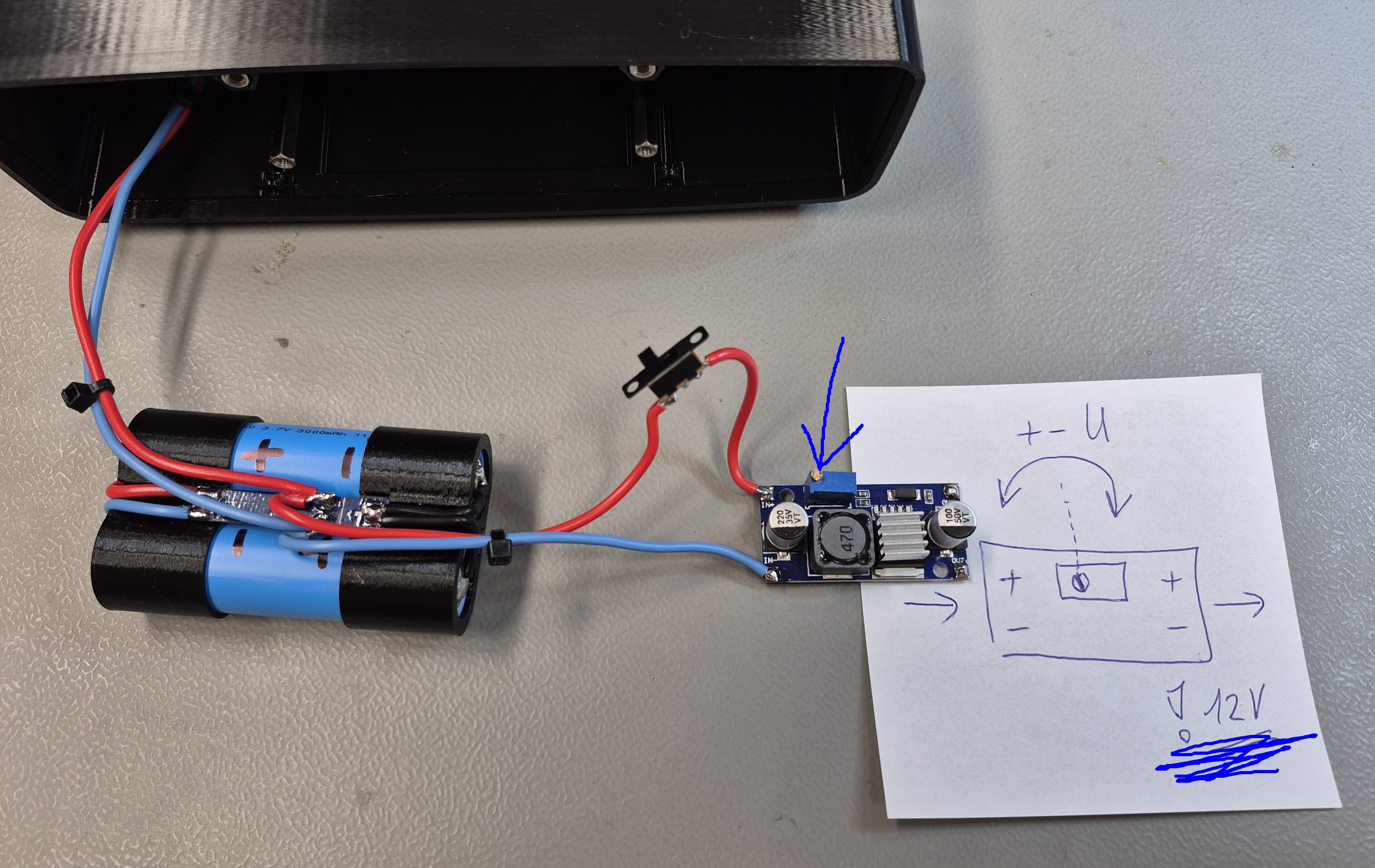

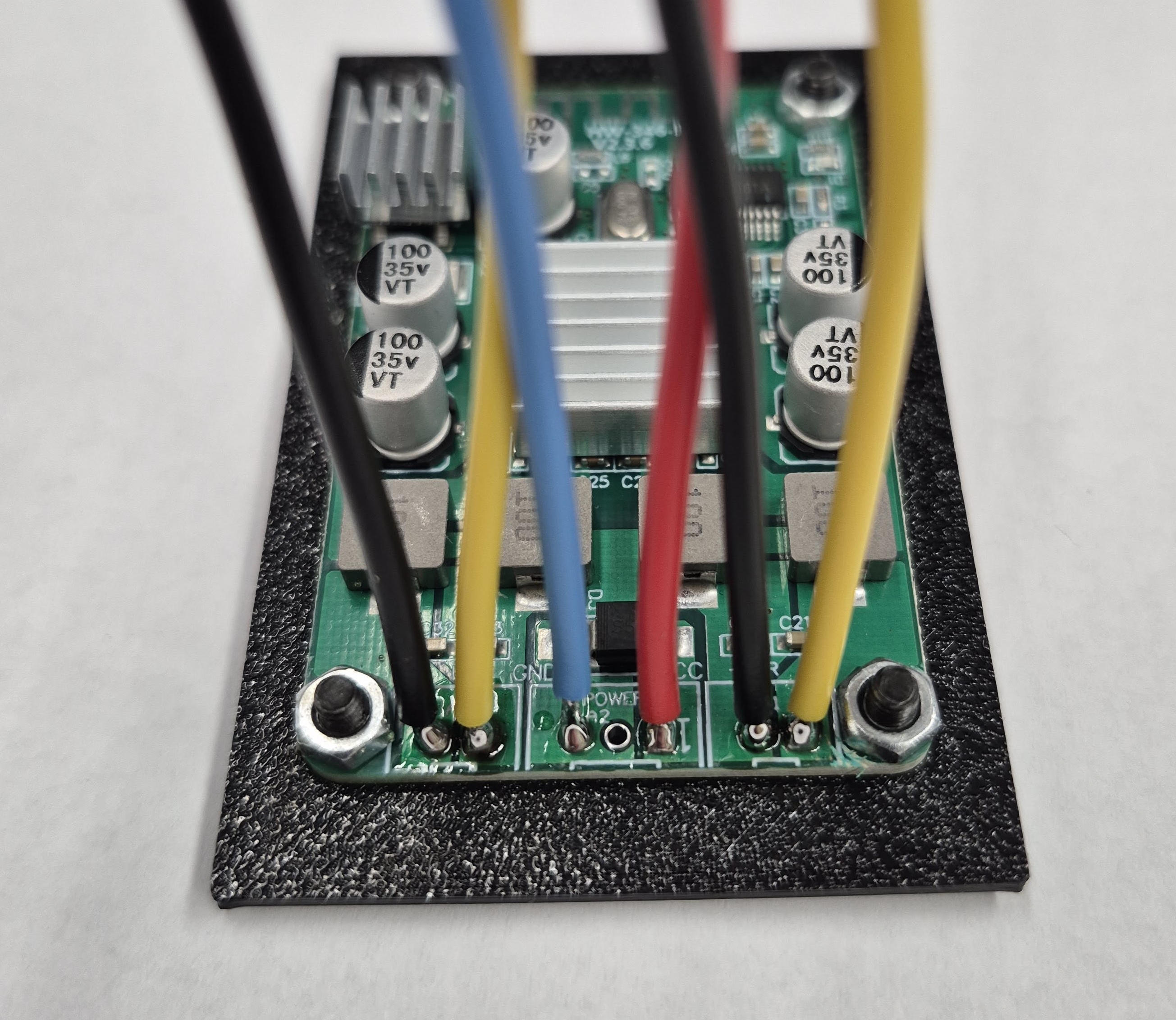

Pomocí plochého šroubováčku nastavíme na výstupu měniče 12V! Pozor z výroby bude nejspíše nastaveno 24V.
Vypneme vypínač a odpojíme nabíječku. Nyní se zaměříme na audio zesilovač.

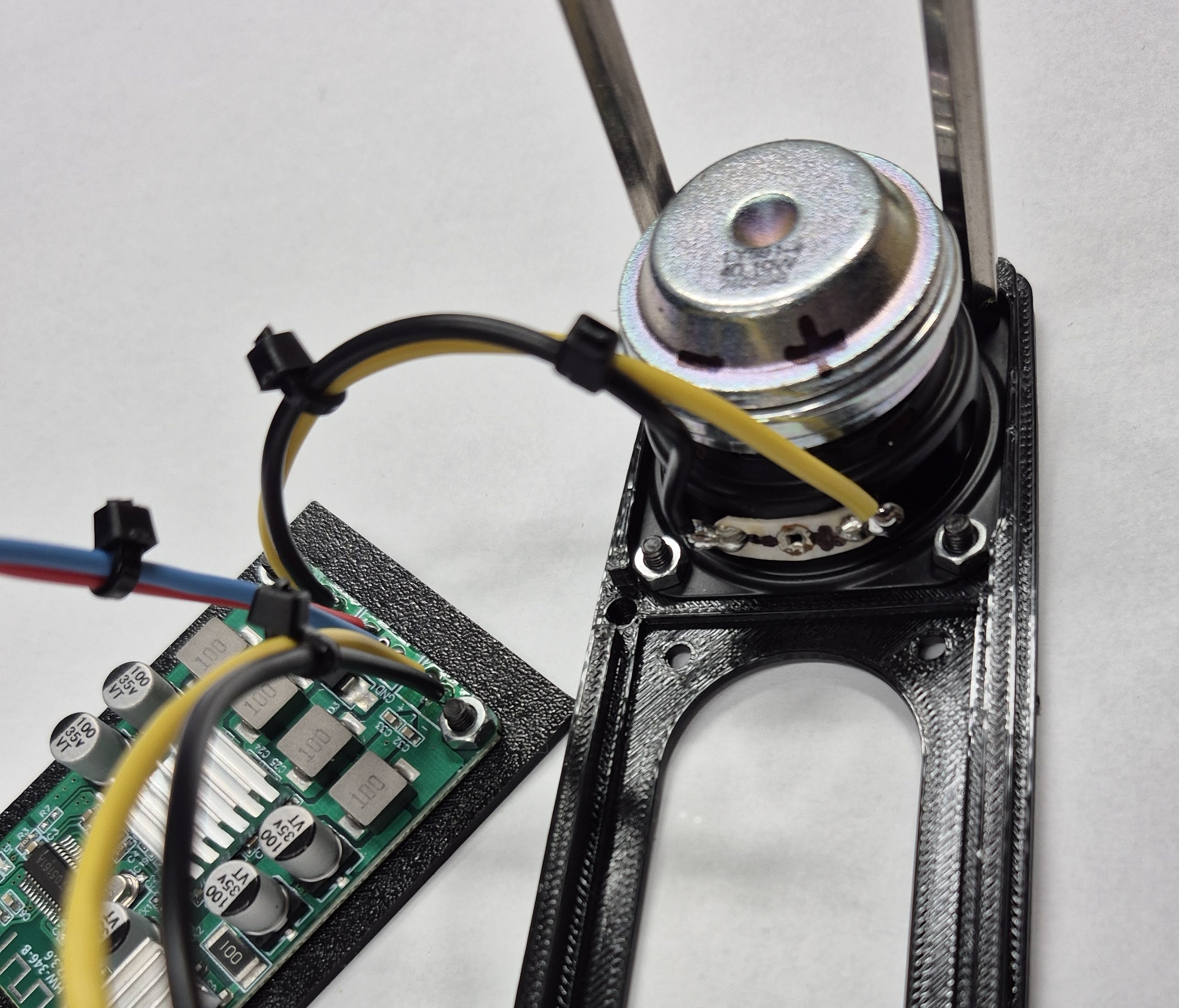

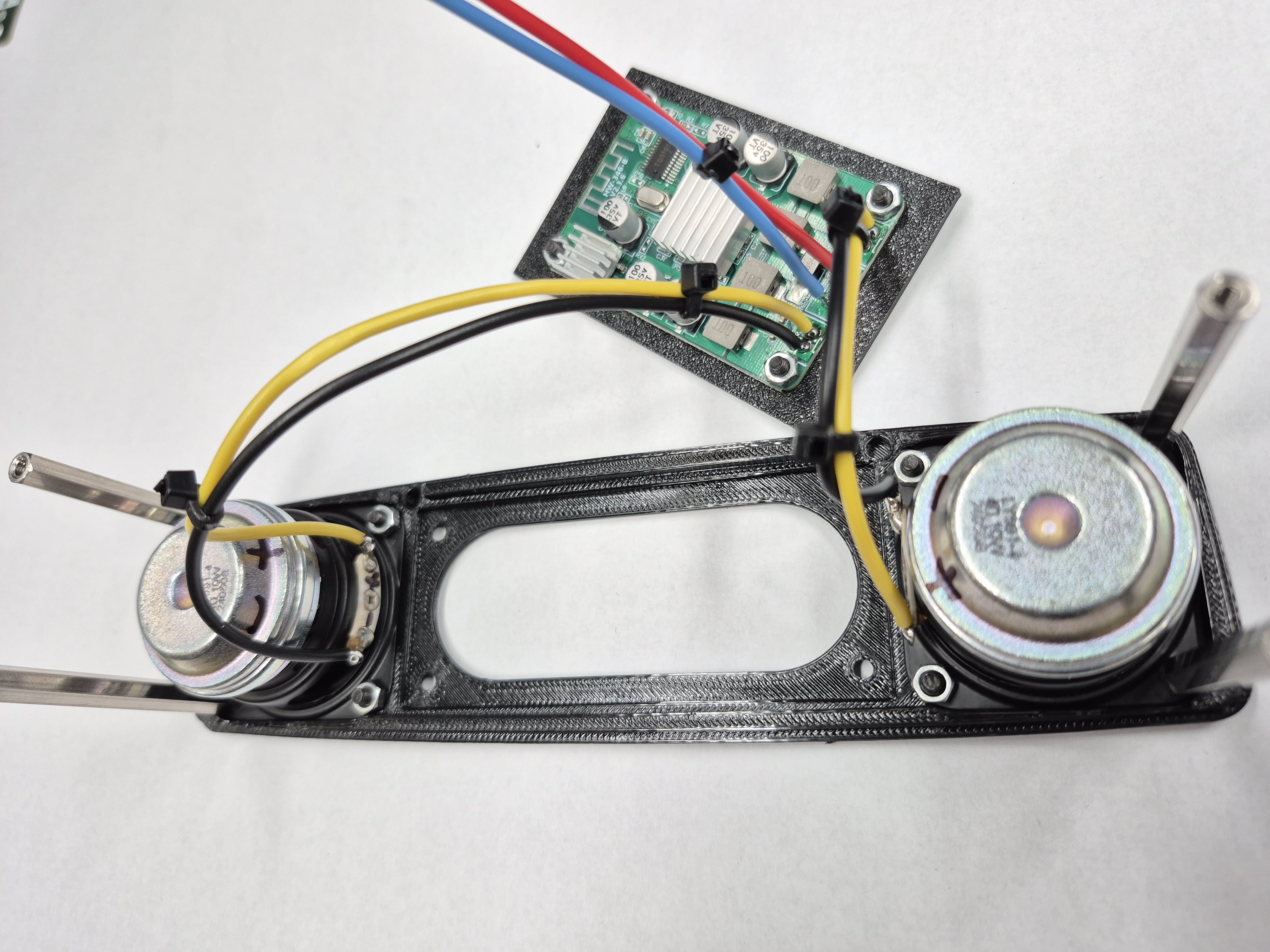

Pozor na polaritu vodičů k reproduktorům (pokud je otočíme, reproduktor bude hrát, ale bude docházet k odečítání signálu -> bude to hrát divně)
Zesilovač vložíme do 3D krabičky.
Nyní pomocí 2ks šroubků přichytíme baterii do krabičky.

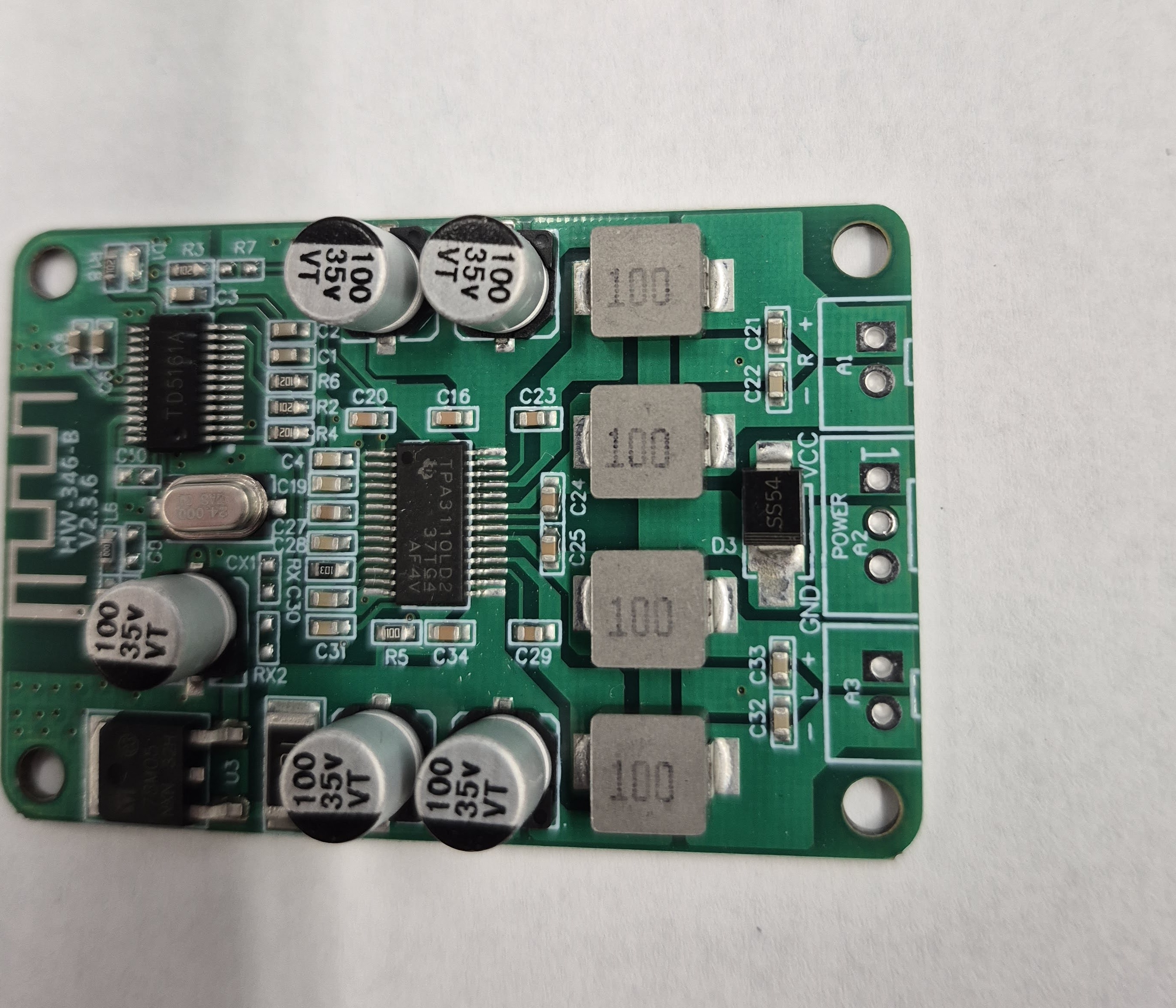

K výstupu z měniče připojíme desku zesilovače.

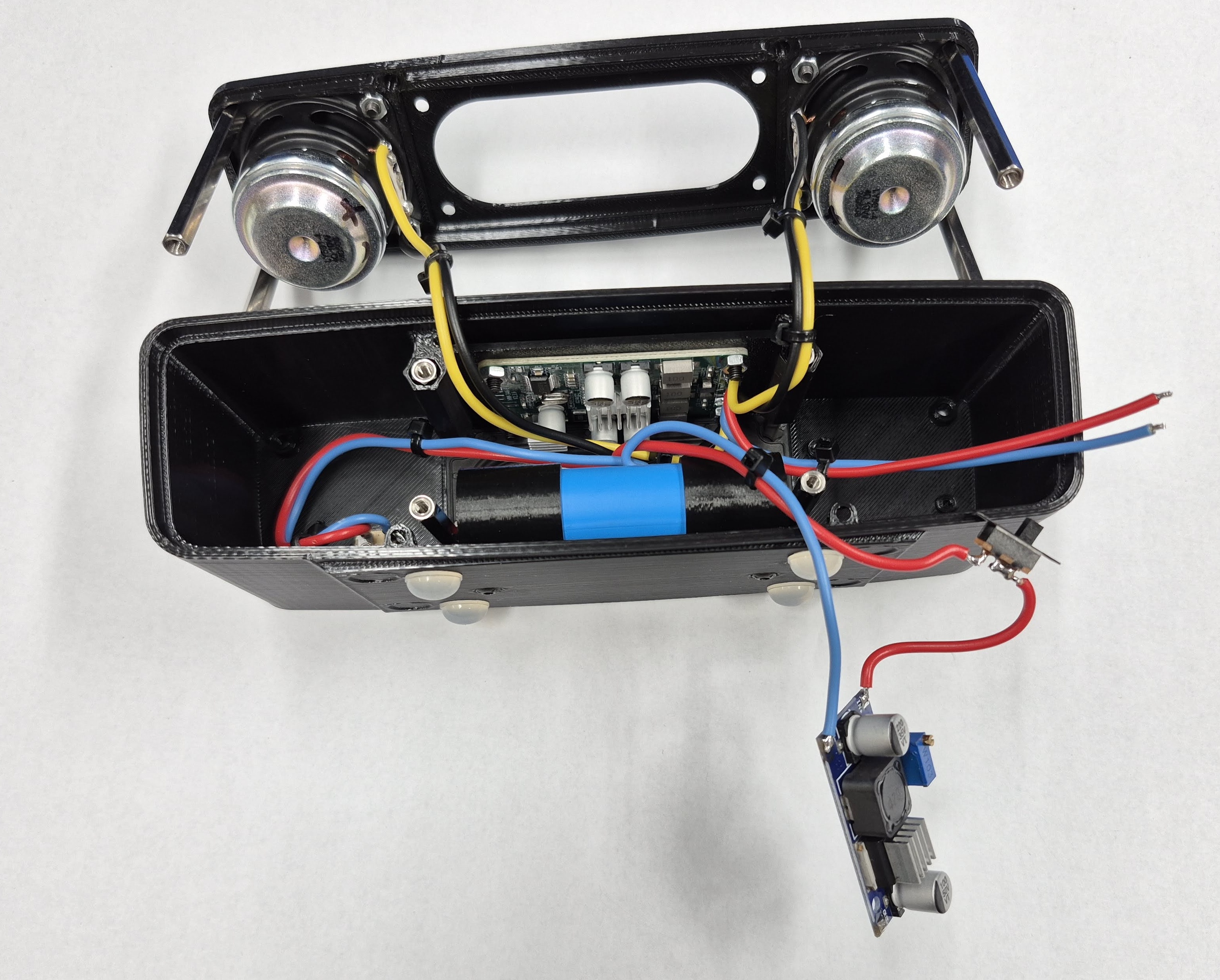

Nyní máme vše propojené (baterie, vypínač, měnič napětí, zesilovač). Skusíme zapnout spínač napájení. Na desce zesilovače bude svítit (blikat) LED. Přehraje se hláška z reproduktorů. Sláva máme vyhráno a můžeme montáž dokončit.

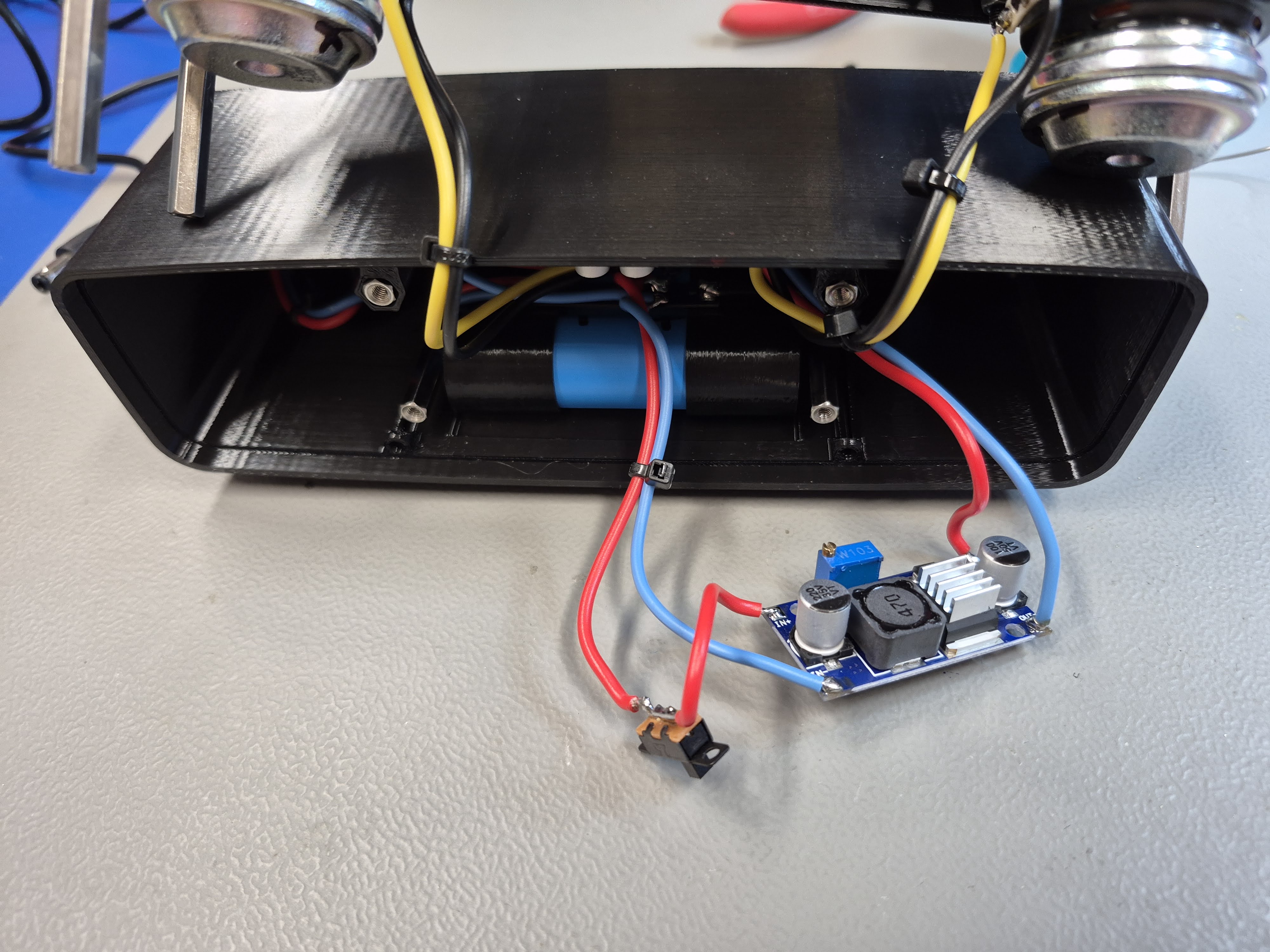

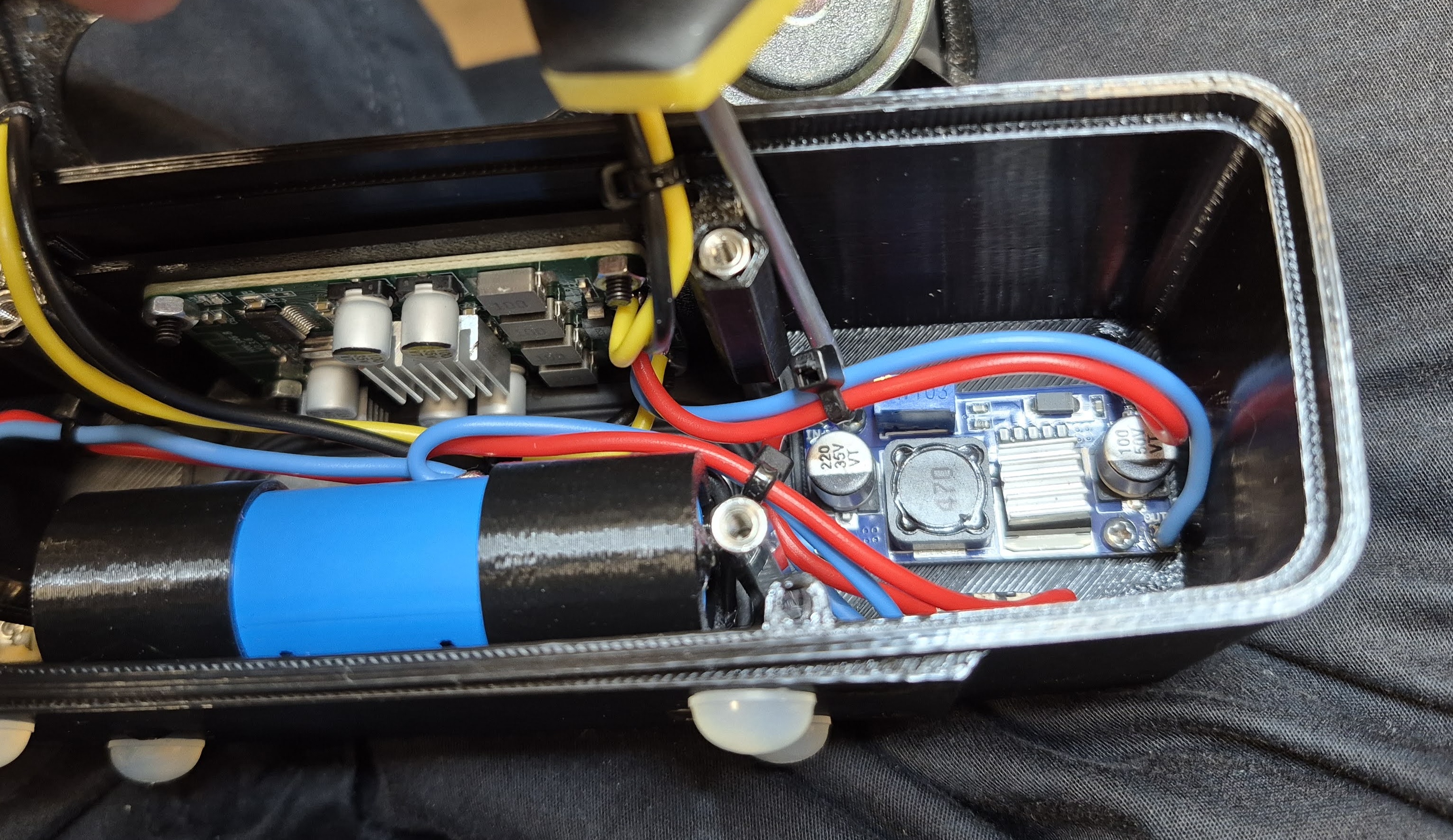

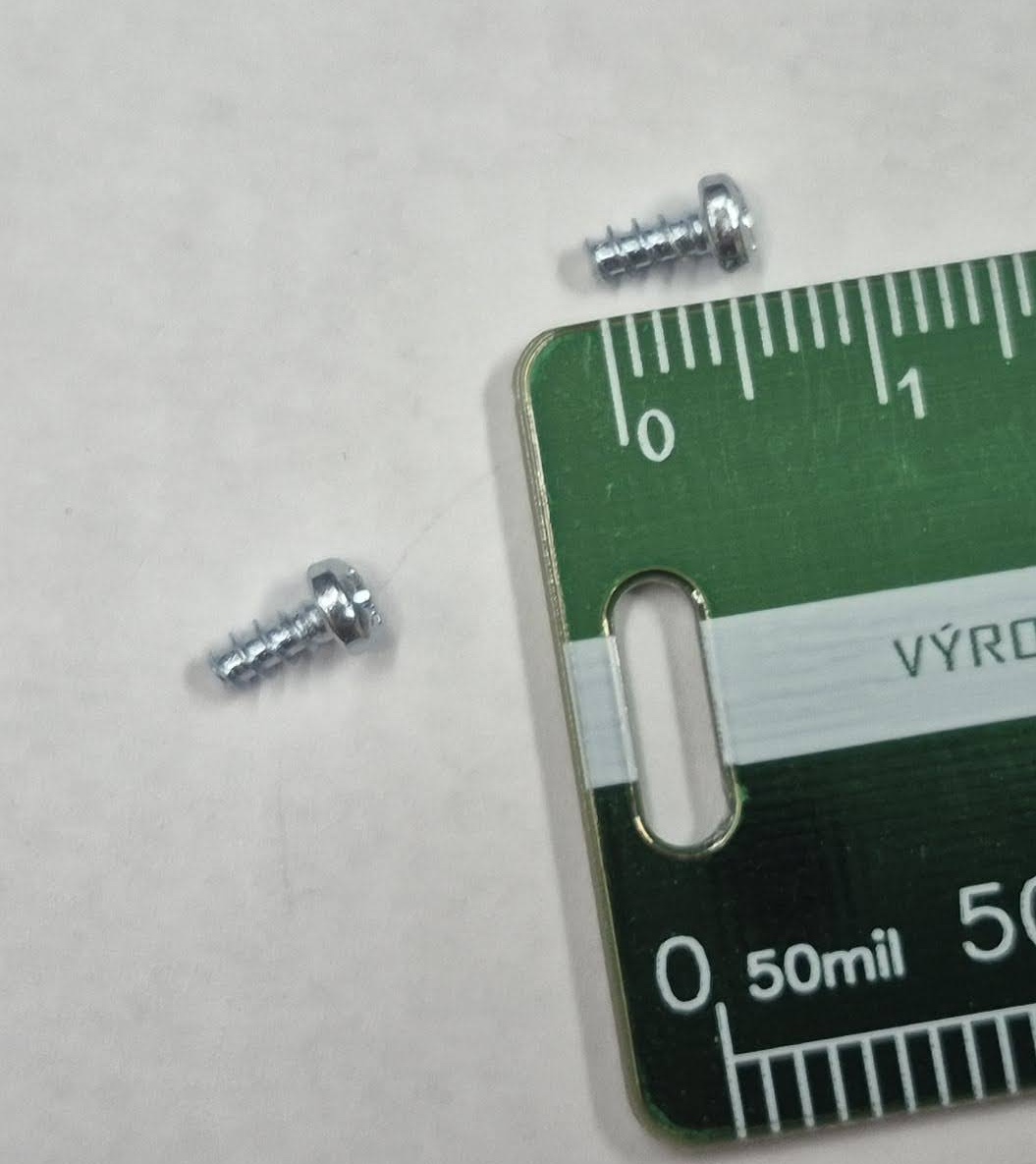

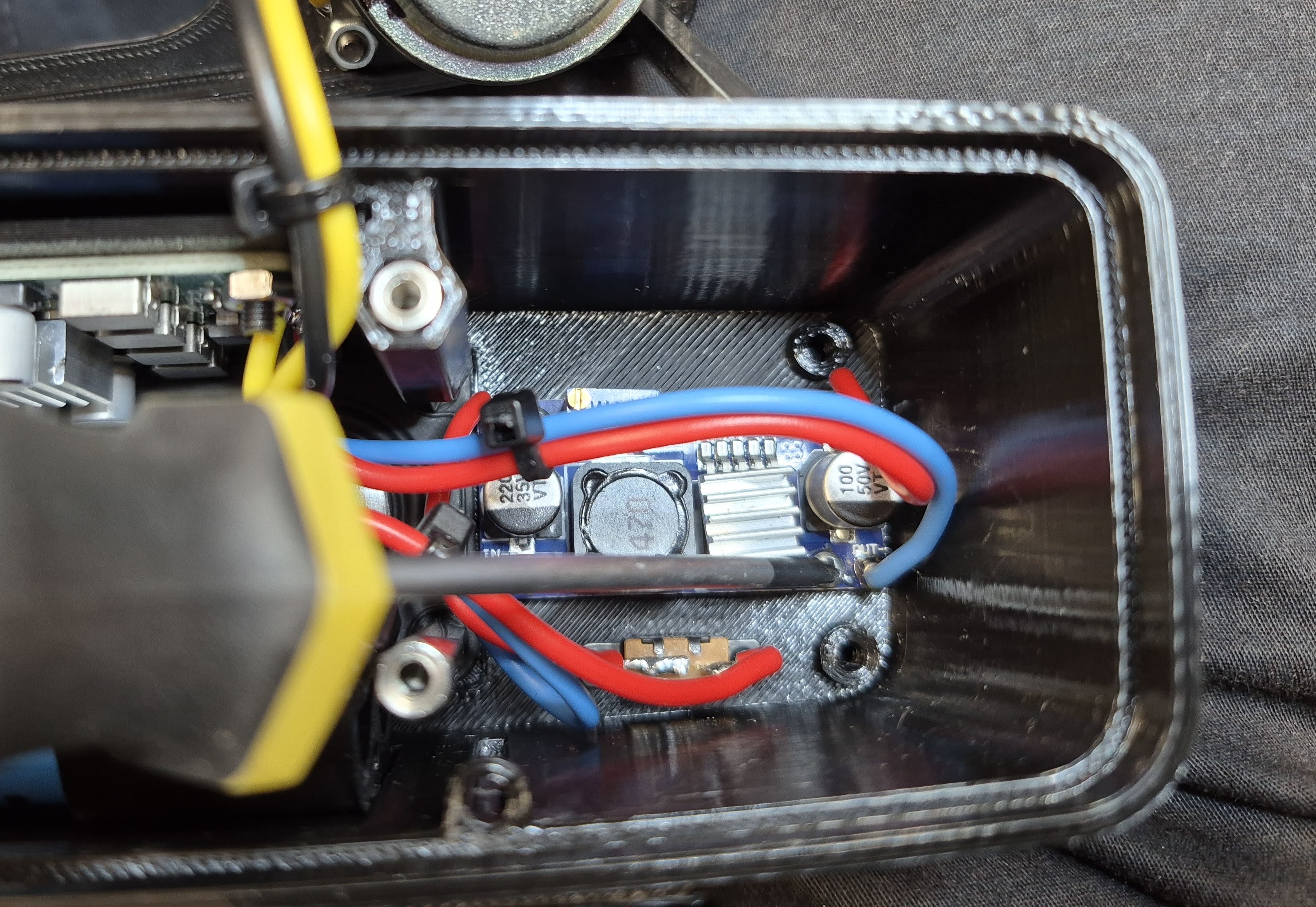

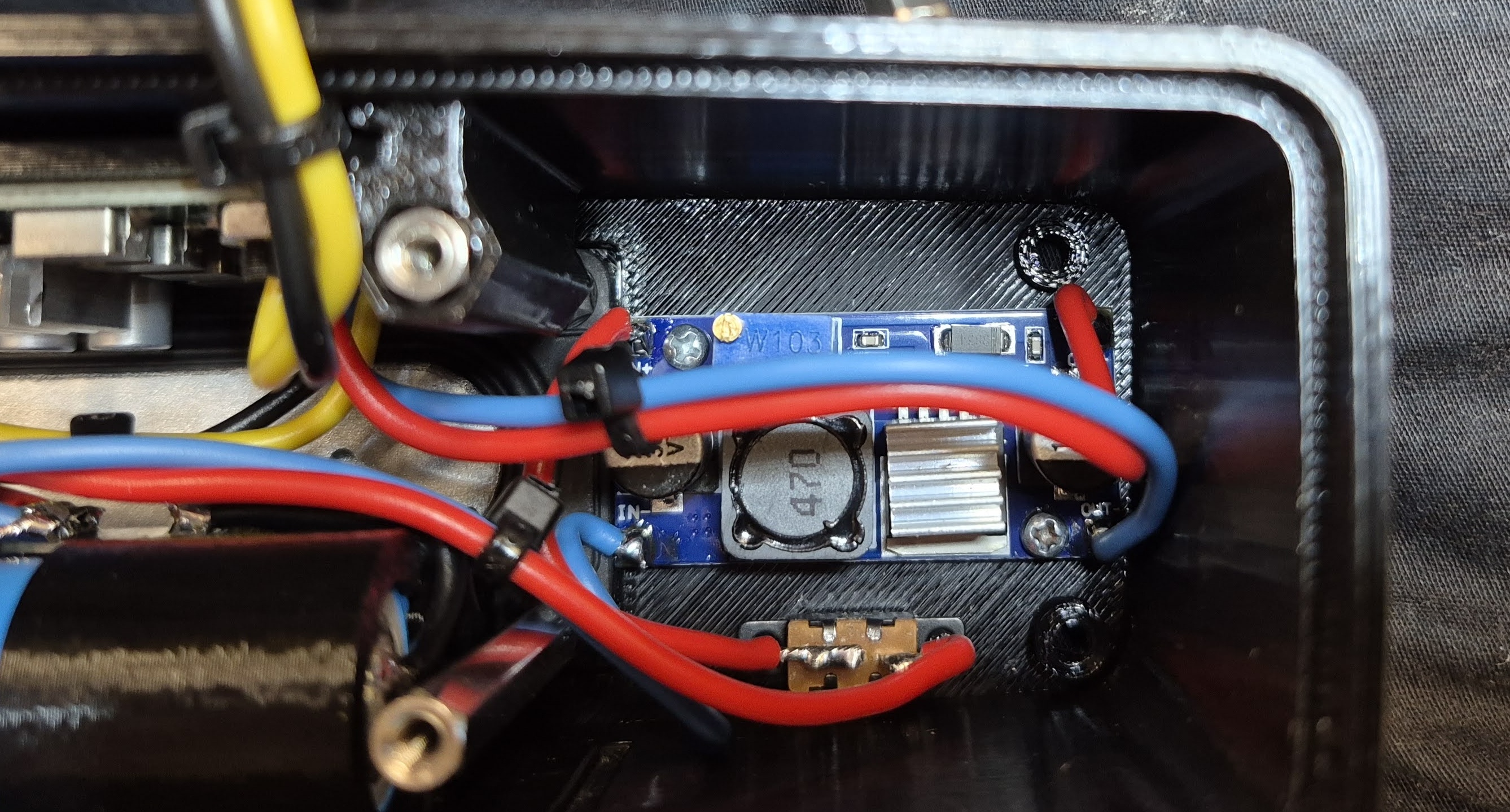

Pomocí 2ks vrutů B2,5 x 5 (nejsou součástí balení) uchytíme desku měniče do krabičky. Před tímto krokem provedeme kosmetiku vodičů pomocí stahovacích pásků (nejsou součástí balení).

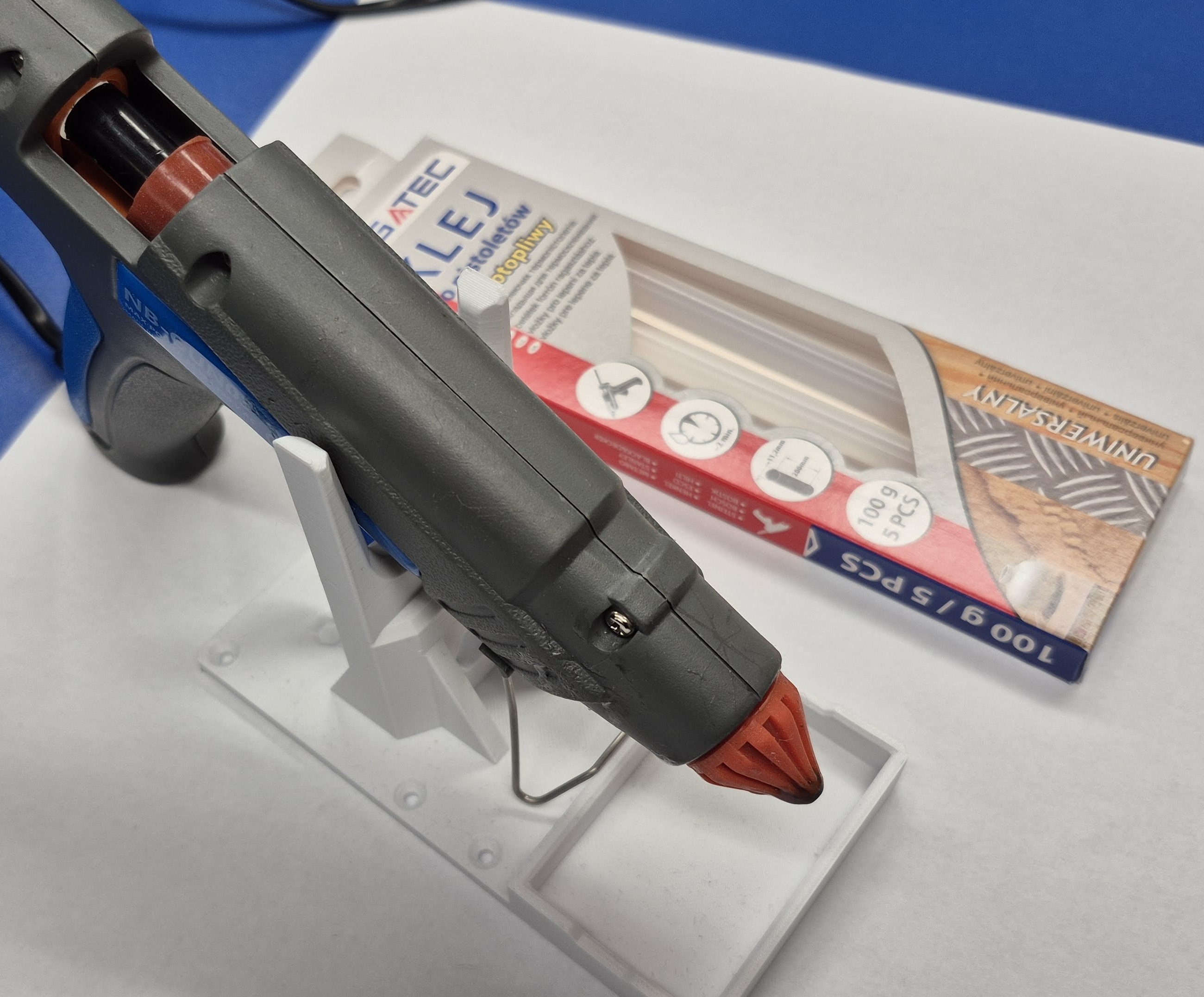

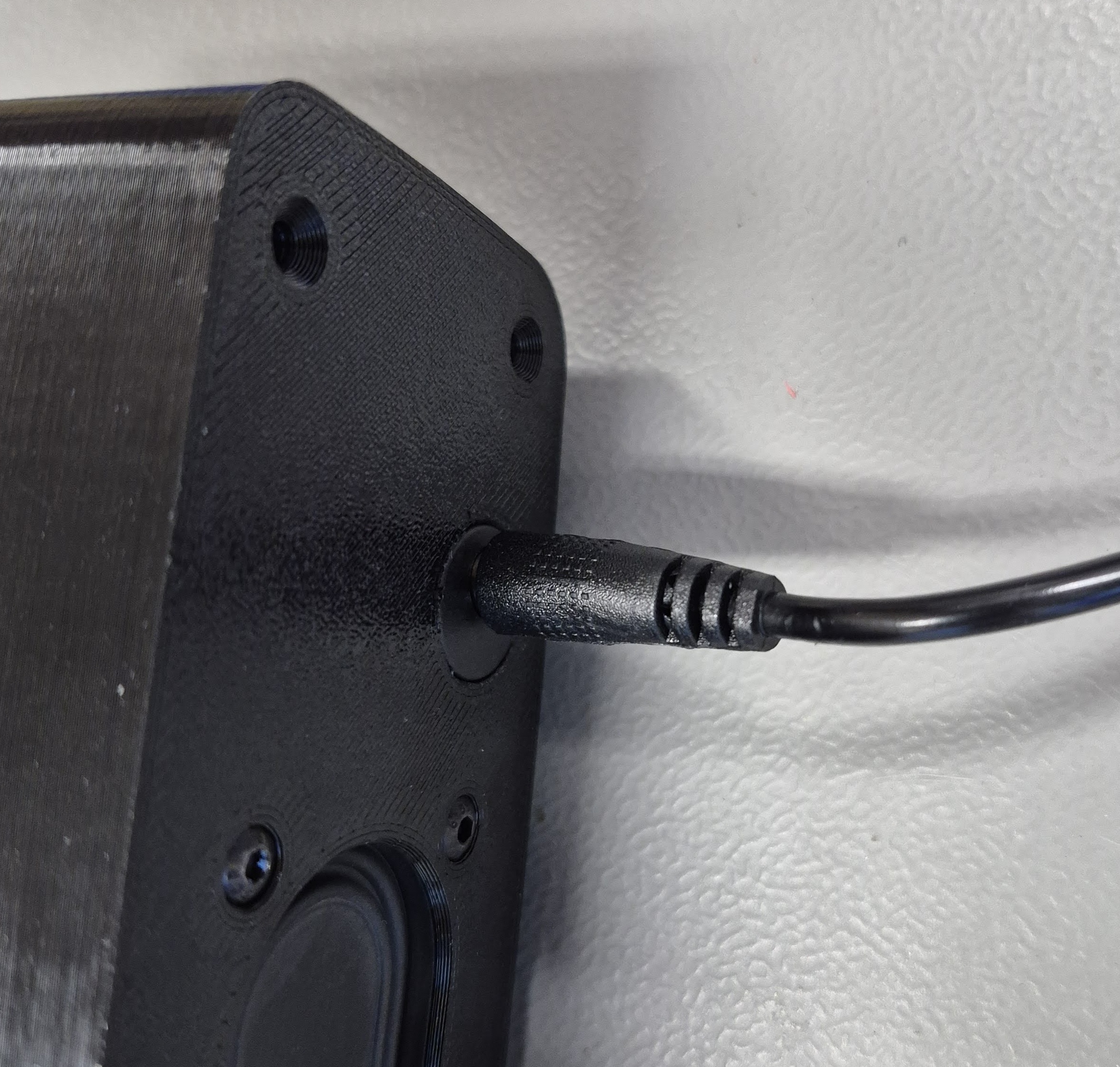

Nyní přichází na řadu mocná zbraň... Tato zbraň se jmenuje TAVNÁ PISTOLE!

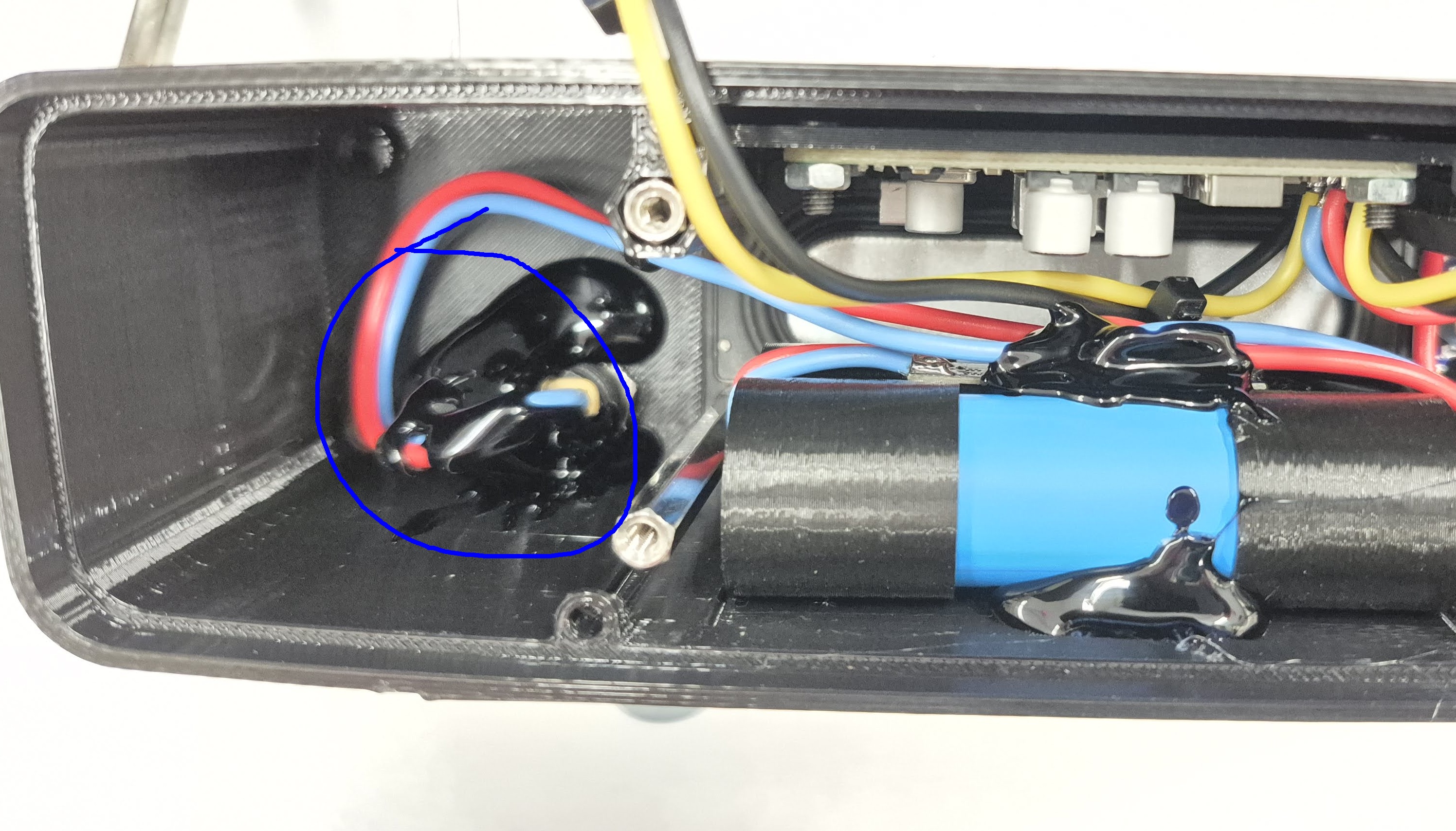

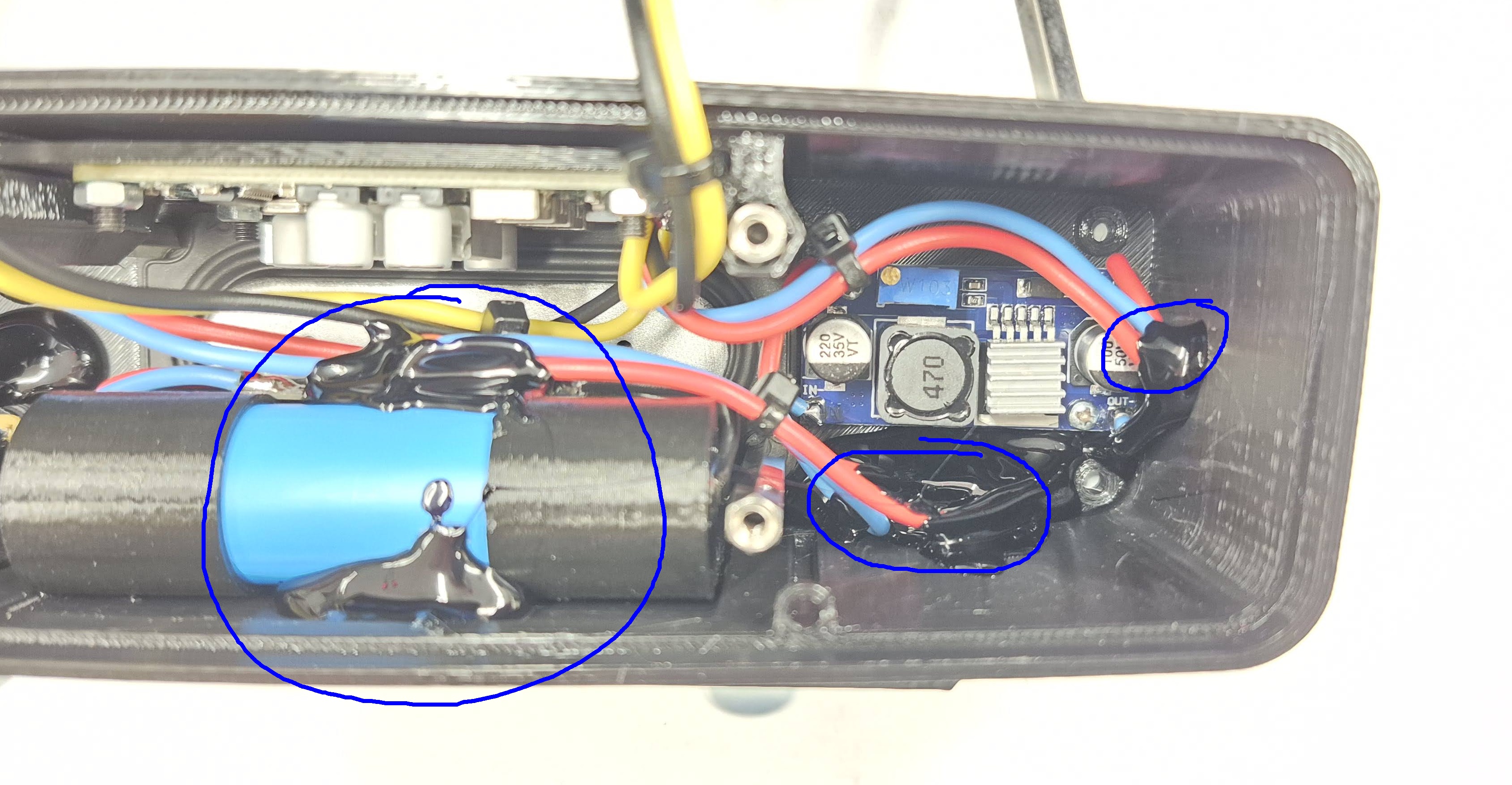

Pomocí hmoty zajistíme: přívodní konektor, spínač napájení (pozor na orientaci on-off), vodiče u baterie a měniče. Hmotu dáváme postupně a vždy chladíme! Pokud nebudeme chladit (foukat na hmotu pusou), tak se může 3D díl začit tavit, nebo se deformovat!
POZOR: u spínače opatrně a zalepte nepatrně jen okraje, jinak nepůjde vypínač ovládat!

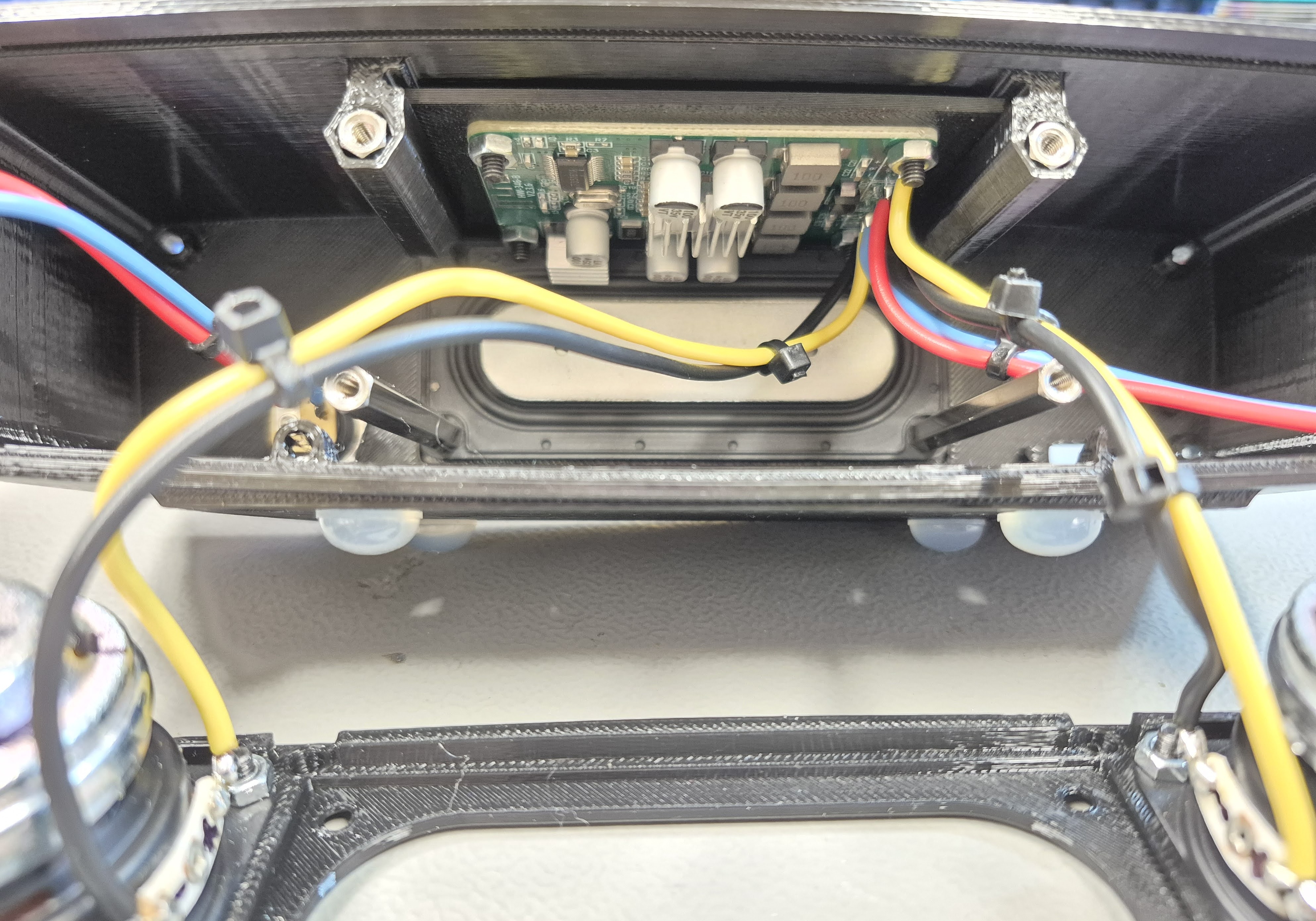

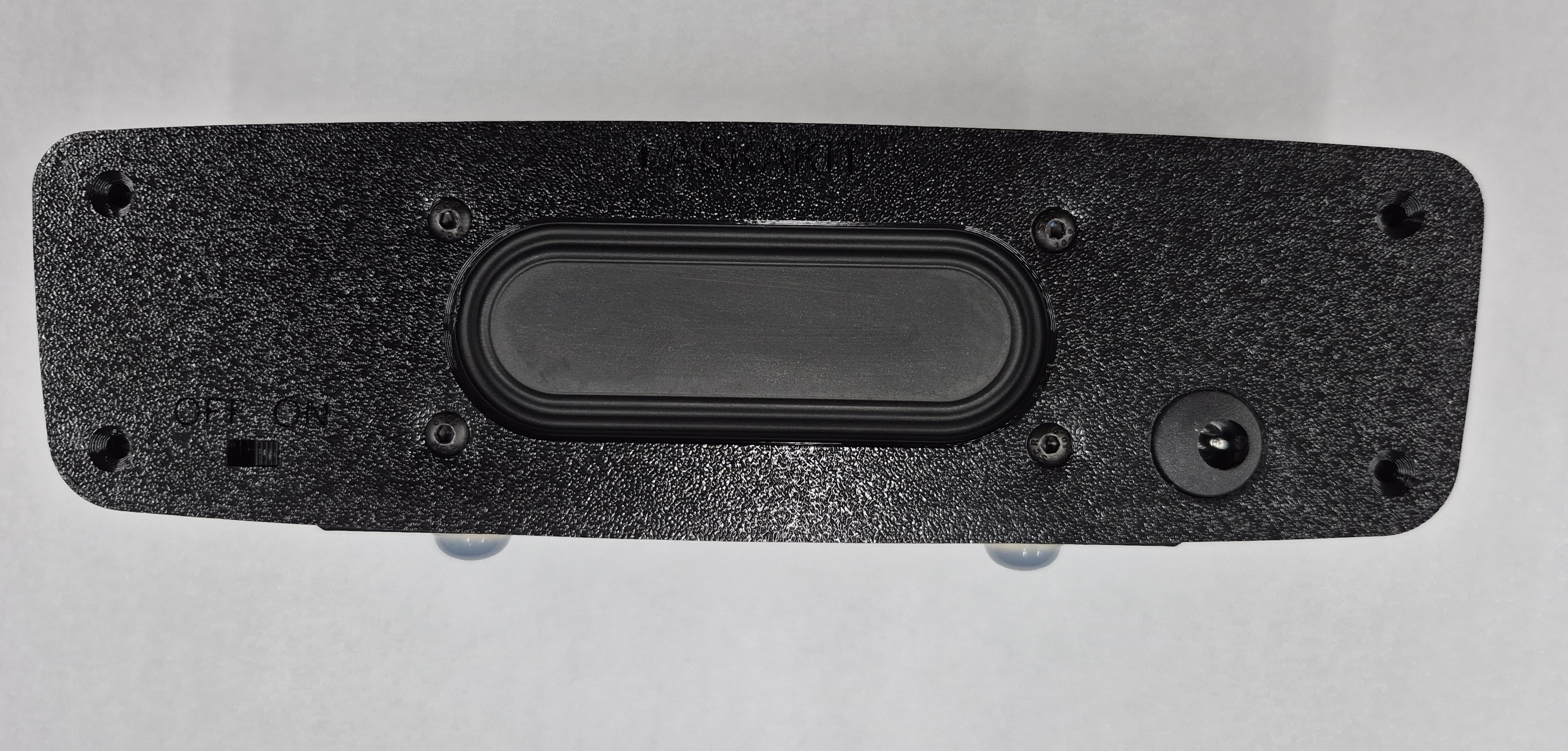

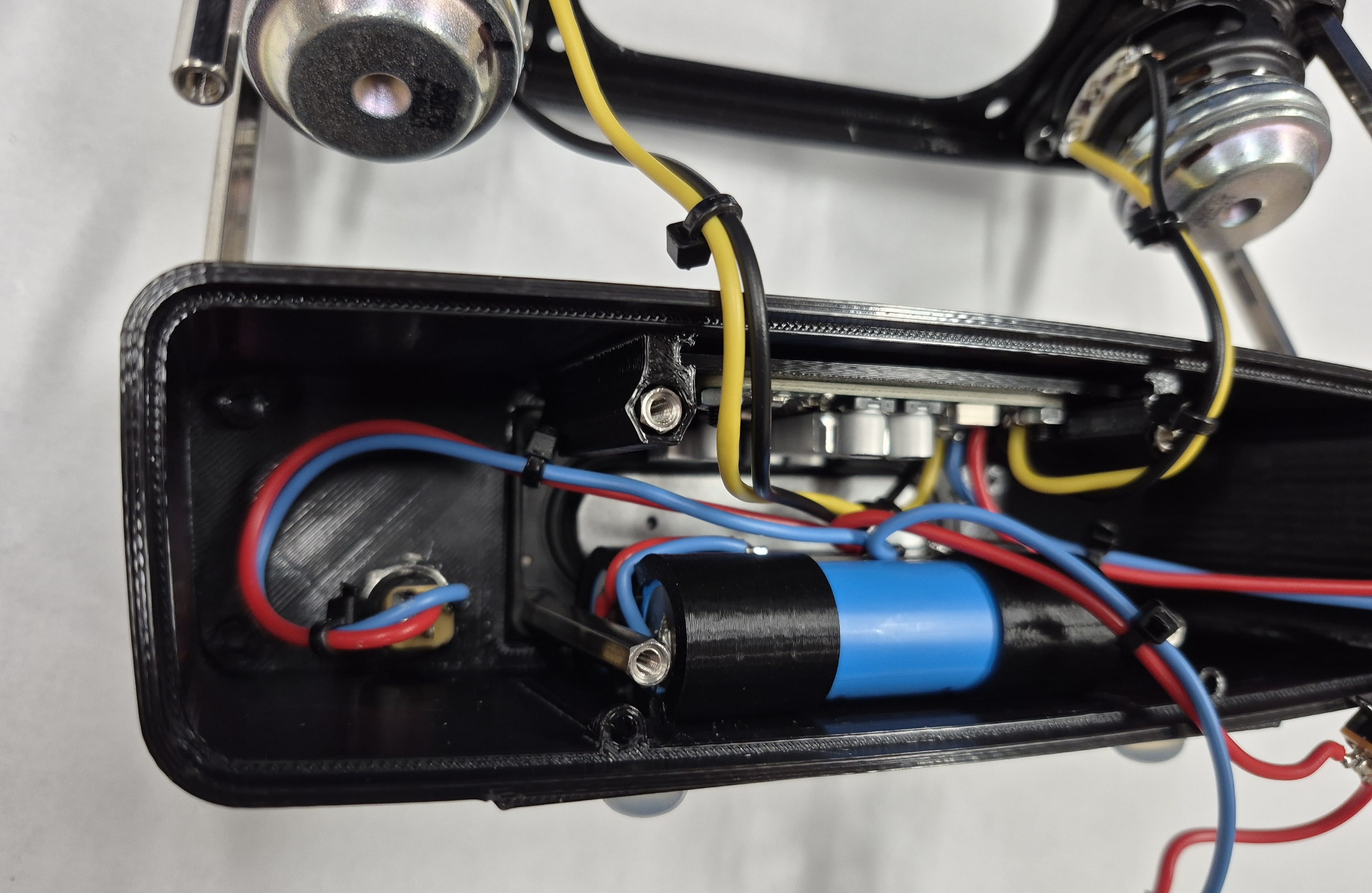

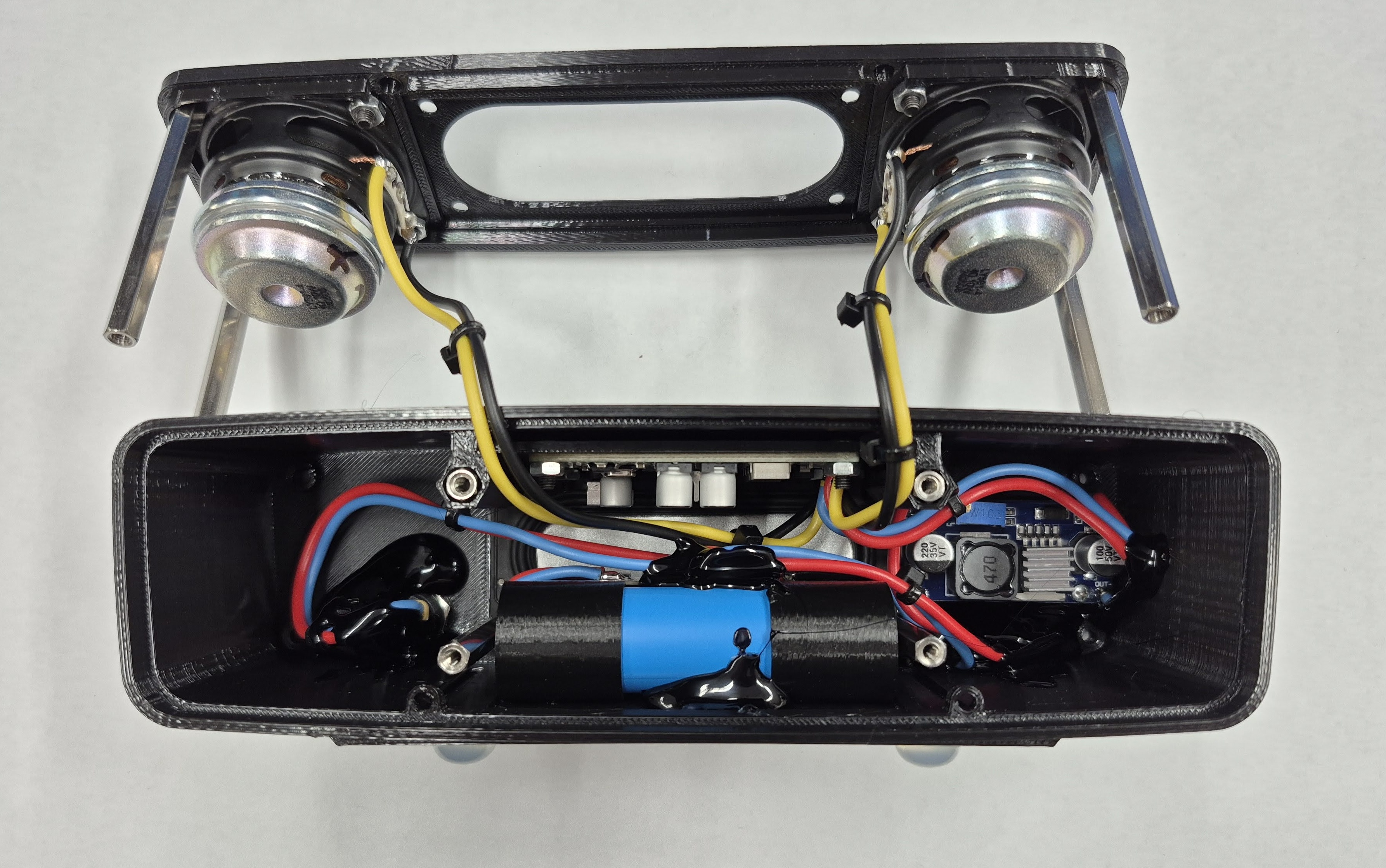

Nyní můžeme krabičku zavřít. Pozor na skřípnutí vodičů. Nezapomeneme vložit druhou pasivní membránu.

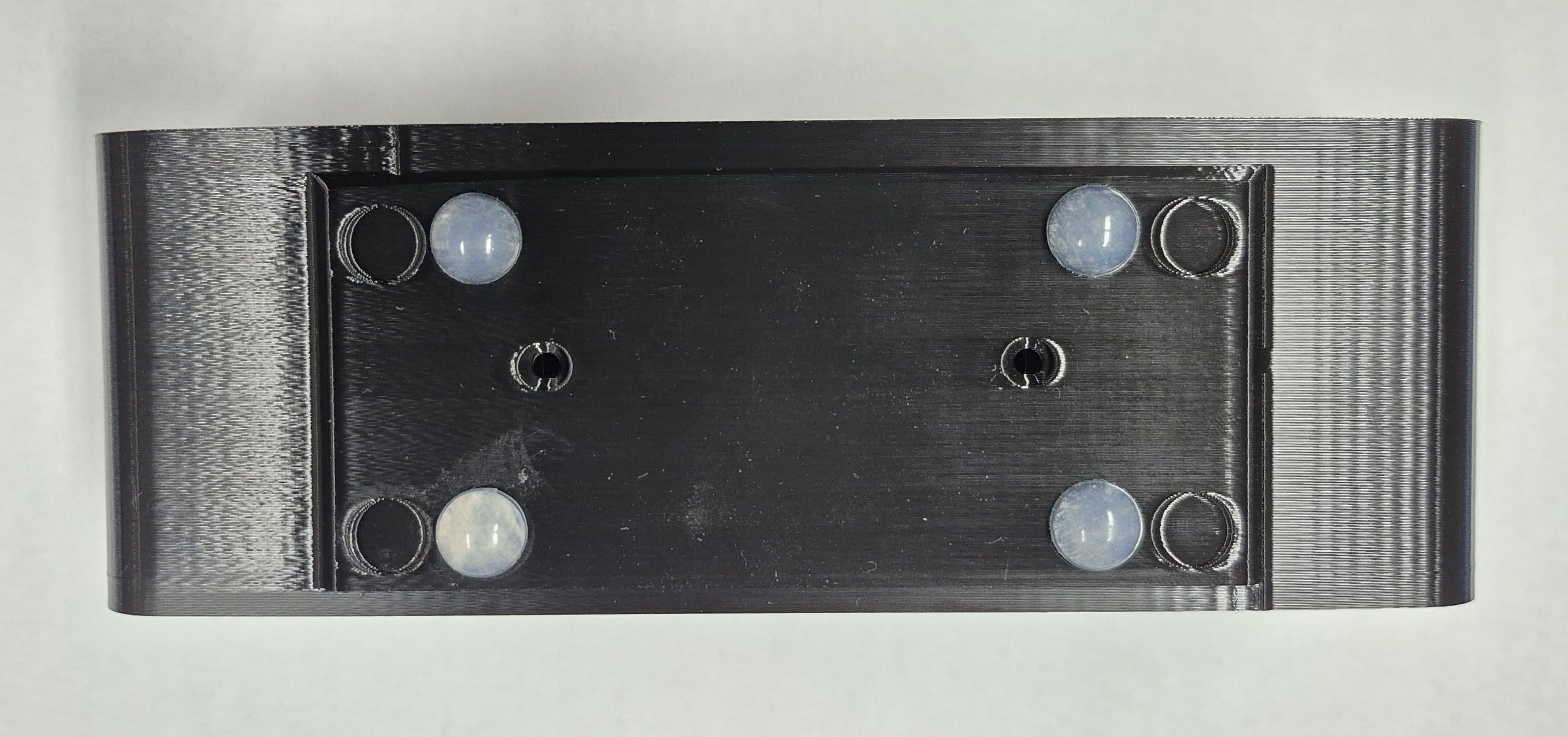

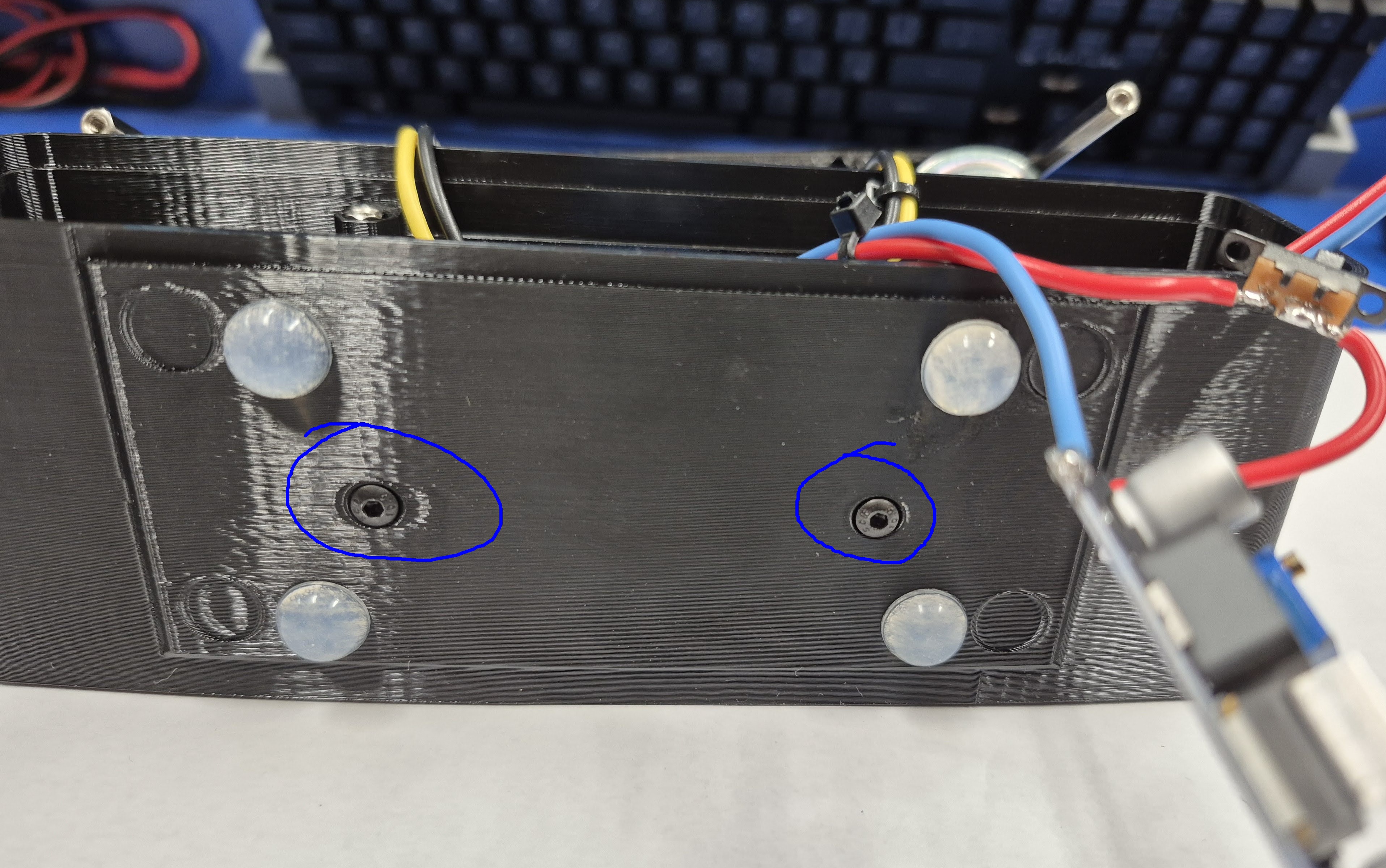

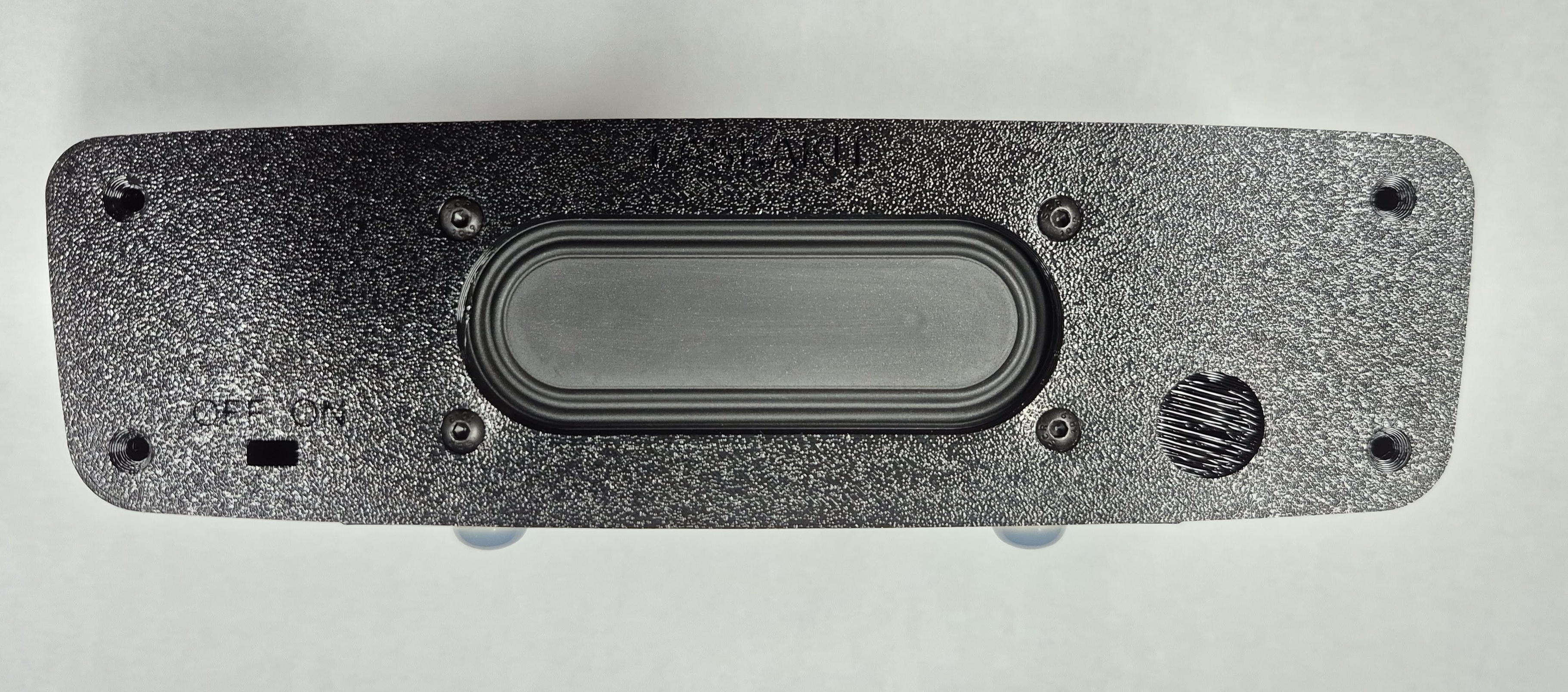

Nalepovací nožičky jsou nepoužitelné! A) nevejdou se do otvoru na krabičce (jsou větší), B) vůbec nedrží (stačí málo a spadnou).

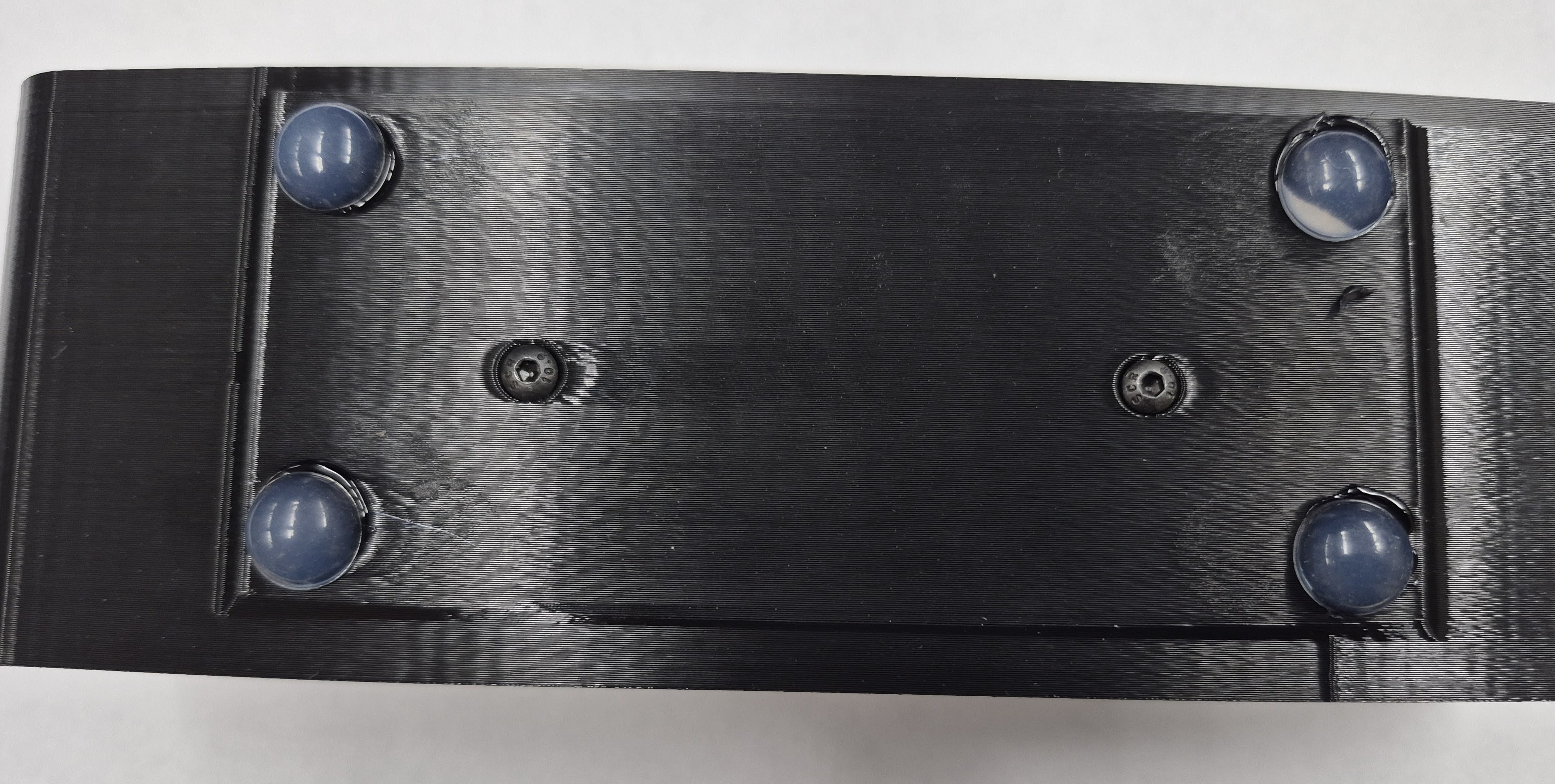

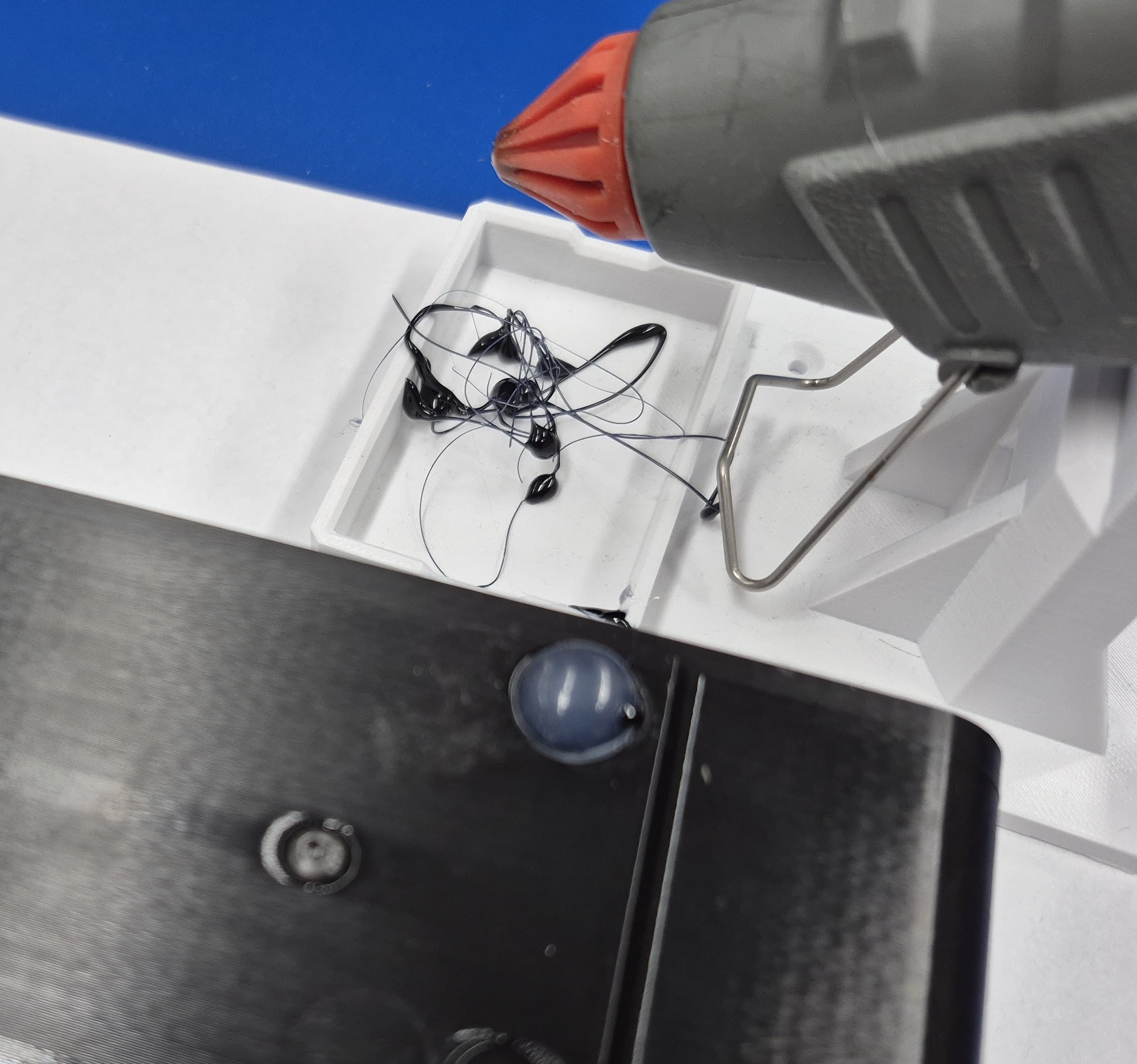

Vyřešil jsem to také tavnou tyčinkou...

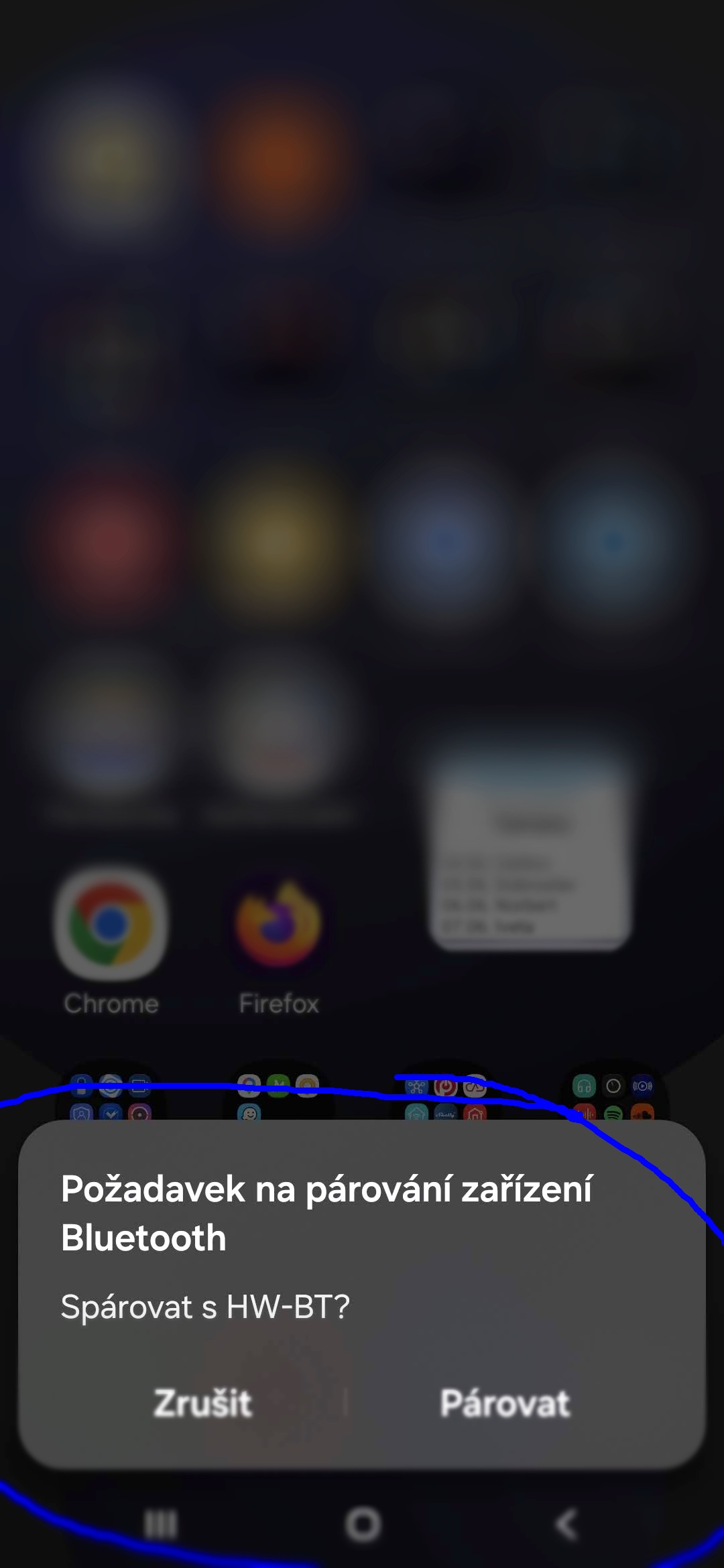

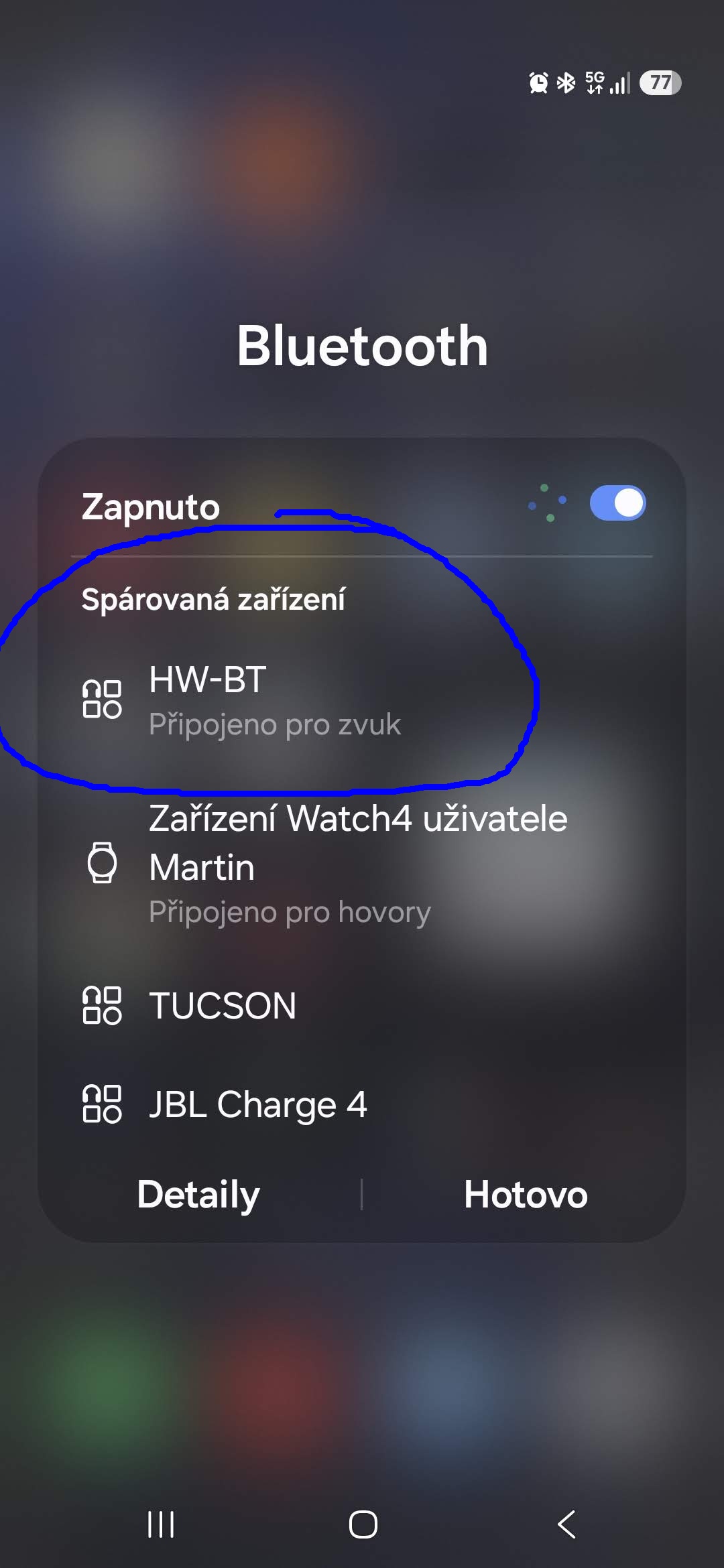

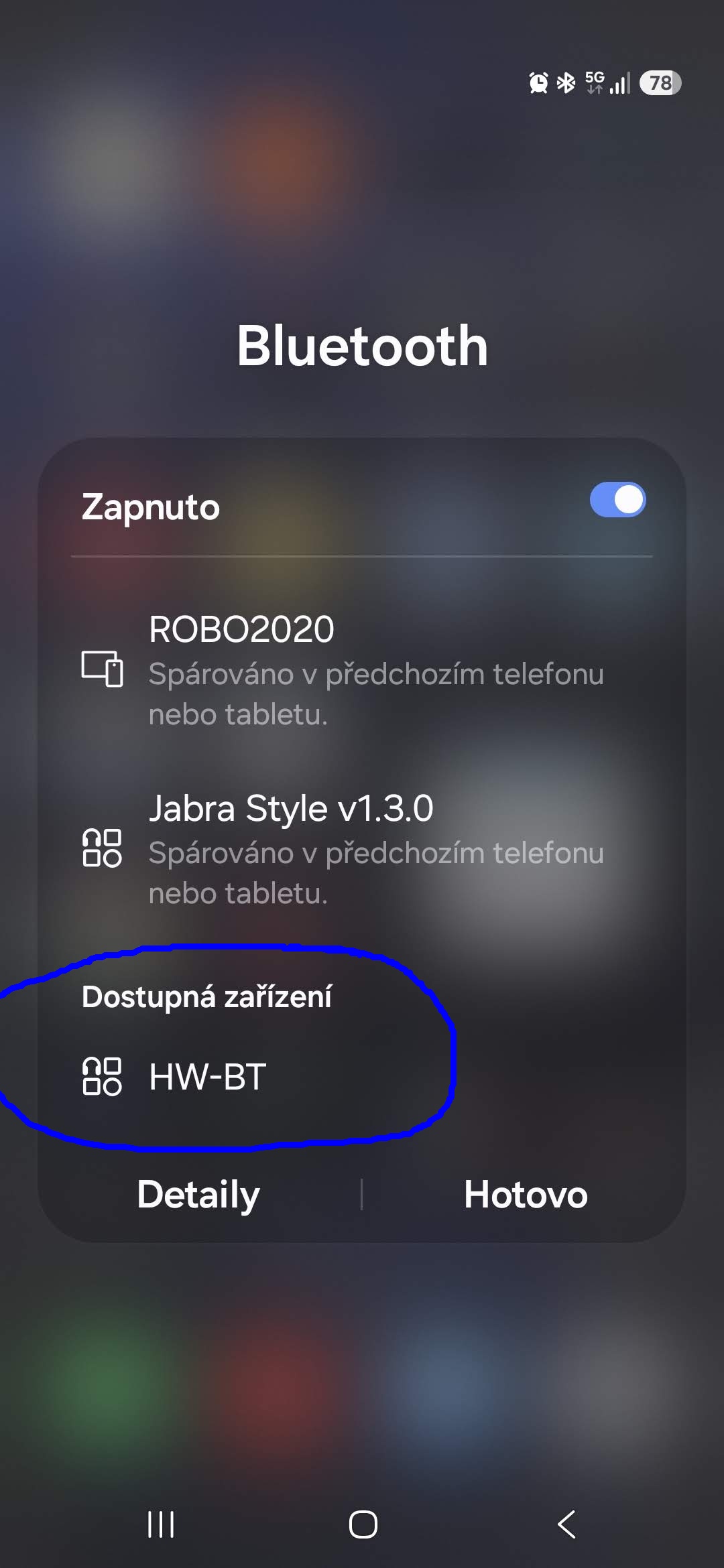

Po zapnutí spínače se v BT zařízeních objeví zařízení s názvem HW-BT. Po připojení (spárování) můžeme dělat diskotéku :-)

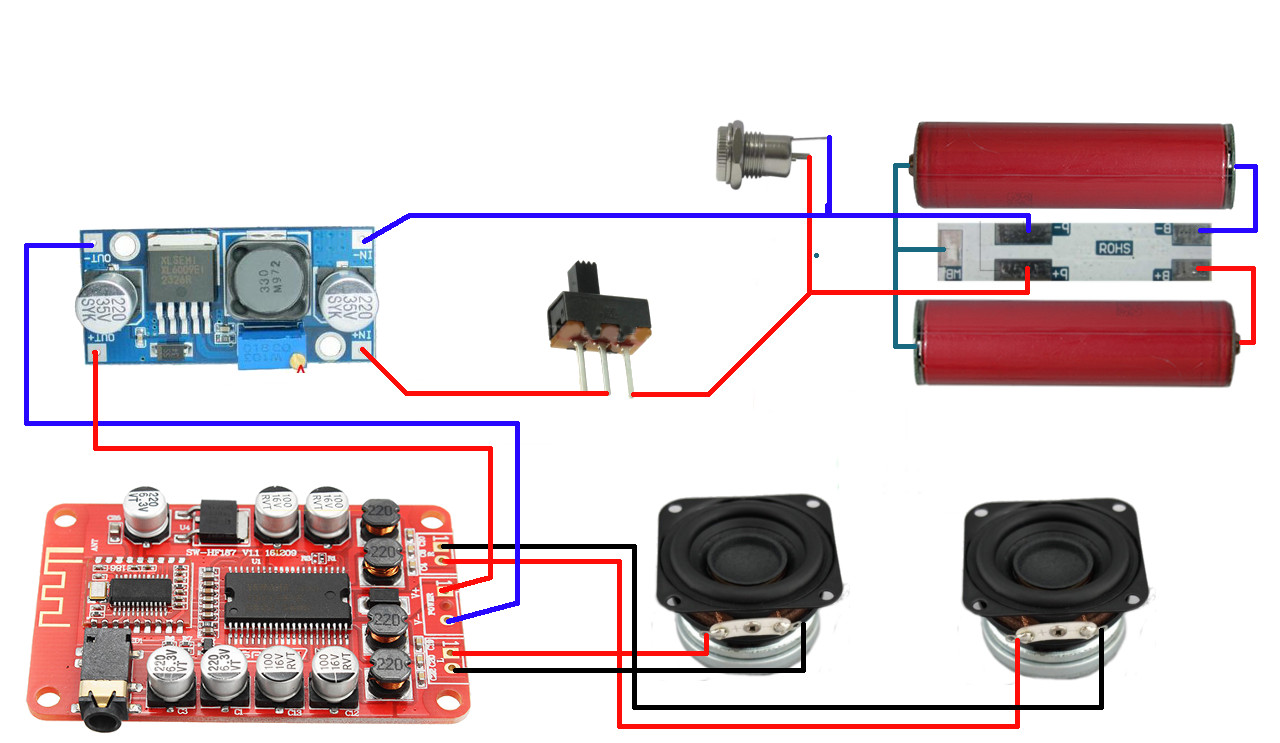

Schéma zapojení autora stavebnice
Závěr
Reproduktor hraje čistě (jsou daleko horší prodávané BT China výrobky). Není to přeborník v basu, ale ničím neurazí.
Nabíjení reproduktoru trvá cca 4 hodiny.
Reproduktor hrál na plný výkon cca 10 hodin a opravdu nemá 2x10W jak je uvedeno u prodejce.
2× článek 18650, každý 3000 mAh, zapojené v sérii, pak baterie má:
Napětí: 7,4 V (kde 7,4 V je jmenovité napětí 2S Li-Ion baterie)
Kapacita: 3 Ah
Energie: přibližně E=7.4⋅3=22.2 Wh
Při době provozu 10 hodin vychází průměrný příkon:
P=10/22.2=2.22 W
Takže reproduktor spotřebovával v průměru asi 2,2 W. To neznamená, že zesilovač má výkon 2,2 W. Znamená to pouze, že při nastavené hlasitosti odebíral z baterie v průměru 2,2 W. Zesilovač ve stavebnici dokáže dle datasheetu 2x10W (ale má pomocí rezistorů na své desce snížený výkon). Výkon dle výpočtu bude u tohoto BT reproduktoru poctivých 2x1W.

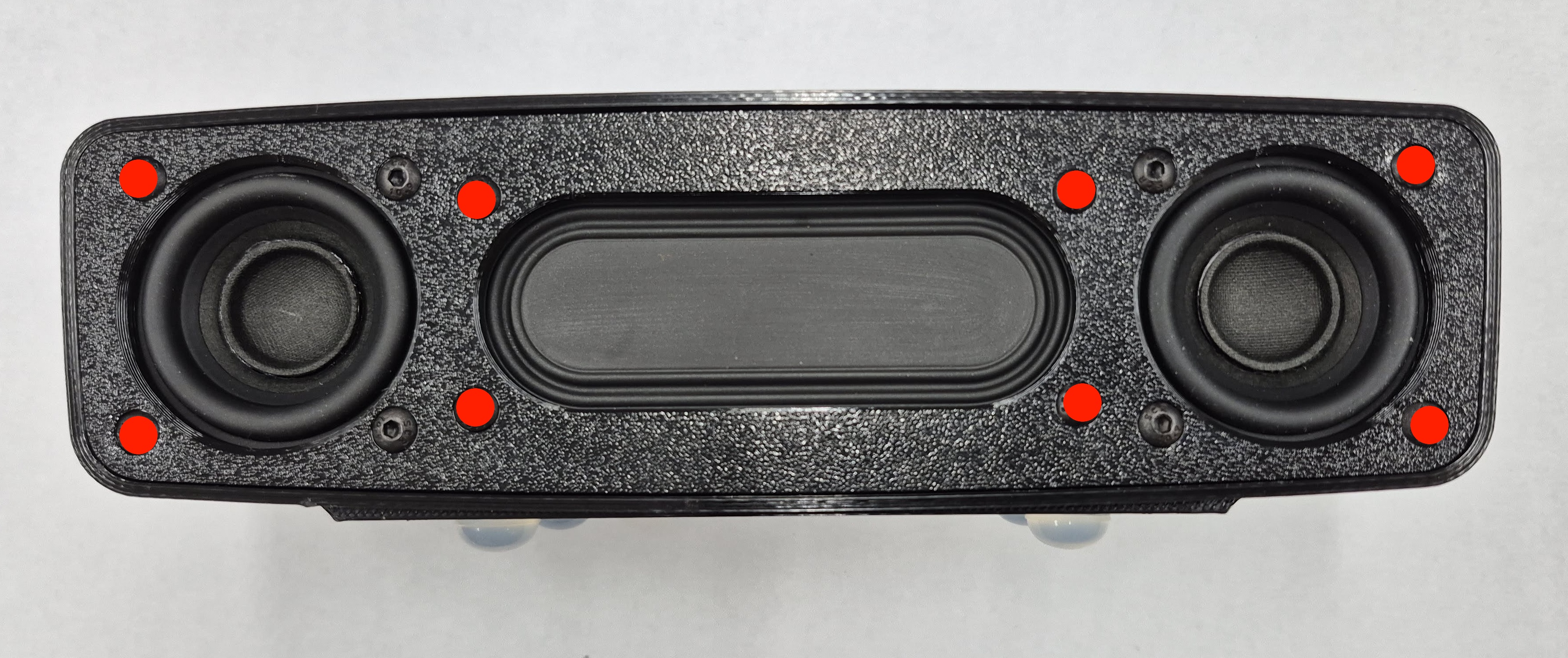

Pokud budeme potřebovat reproduktor rozebrat, tak povolujeme pouze tyto šroubky:
